インバーター Altivar ATV320 オプション

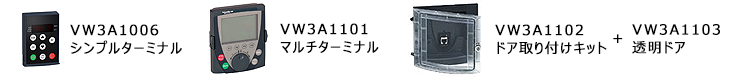

リモートターミナル

製品型式	製品概要
VW3A1006	操作表示器 - IP54
VW3A1007	操作表示器 - IP65
VW3A1101	操作表示器 - IP54
VW3A1102	ドア取り付けキット - IP54
VW3A1103	透明ドア - IP65
VW3A1104R10	操作表示器用ケーブル 1m
VW3A1104R30	操作表示器用ケーブル 3m
VW3A1104R50	操作表示器用ケーブル 5m
VW3A1104R100	操作表示器用ケーブル 10m
VW3A1105	RJ45 接続アダプター

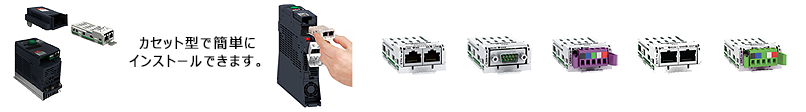

通信アダプター

製品型式	製品概要
VW3A3600	ATV320コンパクト用通信モジュールアダプター
VW3A3616	Ethernet 通信モジュール（Modbus TCP、Ethernet/IP）
VW3A3608	CANopenディジーチェーン 2 x RJ45 通信モジュール
VW3A3618	CANopen D-sub 9ピン通信モジュール
VW3A3628	CANopen オープンスタイル通信モジュール
VW3A3607	Profibus DP 通信モジュール
VW3A3609	DeviceNet 通信モジュール
VW3A3601	EtherCAT 2 x RJ45 通信モジュール
VW3A3619	Powerlink 通信モジュール
VW3A3627	Profinet 通信モジュール
VW3A3620	エンコーダモジュール（RS422）

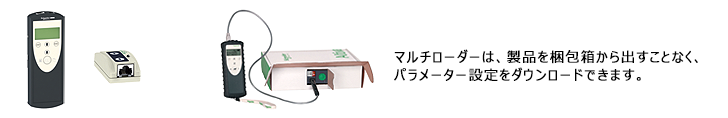

ローダーツール

製品型式	製品概要
VW3A8120	シンプルローダーツール
VW3A8121	マルチローダーツールキット
VW3A8126	マルチローダー用RJ45ケーブル

その他

製品型式	製品概要
TCSMCNAM3M002P	PC接続ケーブル USB-RJ45 ^*1

*1 SoMoveを使用してPC接続する場合に必要です。

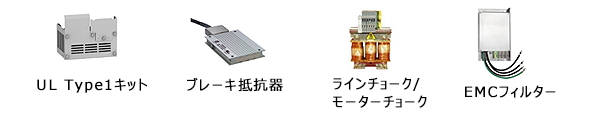

フィルター、チョーク、ブレーキ抵抗などの適合表

出力(kW)	インバーター本体	UL type1キット	ブレーキ抵抗器	ブレーキ抵抗器 IP65対応ケーブル ^*2	ラインチョーク	モーターチョーク	EMCフィルター
コンパクト型単相200V
0.18	ATV320U02M2C	VW3A95811	VW3A7730	VW3A7608R07 VW3A7608R30	–	VW3A4552	VW3A31401
0.37	ATV320U04M2C	VW3A95811	VW3A7730	VW3A7608R07 VW3A7608R30	–	VW3A4552	VW3A31401
0.55	ATV320U06M2C	VW3A95811	VW3A7731	VW3A7608R07 VW3A7608R30	VZ1L007UM50	VW3A4552	VW3A31401
0.75	ATV320U07M2C	VW3A95811	VW3A7731	VW3A7608R07 VW3A7608R30	VZ1L007UM50	VW3A4552	VW3A31401
1.1	ATV320U11M2C	VW3A95812	VW3A7731	VW3A7605R07 VW3A7605R30	VZ1L018UM20	VW3A4552	VW3A31403
1.5	ATV320U15M2C	VW3A95812	VW3A7731	VW3A7605R07 VW3A7605R07	VZ1L018UM20	VW3A4552	VW3A31403
2.2	ATV320U22M2C	VW3A95812	VW3A7732	VW3A7603R07 VW3A7603R30	VZ1L018UM20	VW3A4553	VW3A31405
コンパクト型三相200V
0.18	ATV320U02M3C	VW3A95811	VW3A7730	VW3A7608R07 VW3A7608R30	VW3A4551	VW3A4552	VW3A31402
0.37	ATV320U04M3C	VW3A95811	VW3A7730	VW3A7608R07 VW3A7608R30	VW3A4551	VW3A4552	VW3A31402
0.55	ATV320U06M3C	VW3A95811	VW3A7731	VW3A7608R07 VW3A7608R30	VW3A4551	VW3A4552	VW3A31402
0.75	ATV320U07M3C	VW3A95811	VW3A7731	VW3A7608R07 VW3A7608R30	VW3A4551	VW3A4552	VW3A31402
1.1	ATV320U11M3C	VW3A95813	VW3A7731	VW3A7605R07 VW3A7605R30	VW3A4552	VW3A4552	VW3A31404
1.5	ATV320U15M3C	VW3A95813	VW3A7731	VW3A7605R07 VW3A7605R30	VW3A4552	VW3A4552	VW3A31404
2.2	ATV320U22M3C	VW3A95813	VW3A7732	VW3A7603R07 VW3A7603R30	VW3A4553	VW3A4553	VW3A31404
3	ATV320U30M3C	VW3A95815	VW3A7732	VW3A7604R07 VW3A7604R30	VW3A4553	VW3A4553	VW3A31406
4	ATV320U40M3C	VW3A95815	VW3A7733	VW3A7604R07 VW3A7604R30	VW3A4554	VW3A4554	VW3A31406
5.5	ATV320U55M3C	VW3A95816	VW3A7733	–	VW3A4554	VW3A4554	VW3A31407
7.5	ATV320U75M3C	VW3A95816	VW3A7734	–	VW3A4554	VW3A4554	VW3A31407
11	ATV320D11M3C	VW3A95818	VW3A7735	–	VW3A4555	VW3A4556	VW3A31408
15	ATV320D15M3C	VW3A95818	VW3A7736	–	VW3A4555	VW3A4556	VW3A31408
コンパクト型三相400V
0.37	ATV320U04N4C	VW3A95812	VW3A7730	VW3A7608R07 VW3A7608R30	VW3A4551	VW3A4552	VW3A31404
0.55	ATV320U06N4C	VW3A95812	VW3A7730	VW3A7608R07 VW3A7608R30	VW3A4551	VW3A4552	VW3A31404
0.75	ATV320U07N4C	VW3A95812	VW3A7730	VW3A7608R07 VW3A7608R30	VW3A4551	VW3A4552	VW3A31404
1.1	ATV320U11N4C	VW3A95812	VW3A7730	VW3A7608R07 VW3A7608R30	VW3A4551	VW3A4552	VW3A31404
1.5	ATV320U15N4C	VW3A95812	VW3A7730	VW3A7608R07 VW3A7608R30	VW3A4551	VW3A4552	VW3A31404
2.2	ATV320U22N4C	VW3A95814	VW3A7730	VW3A7608R07 VW3A7608R30	VW3A4552	VW3A4552	VW3A31406
3	ATV320U30N4C	VW3A95814	VW3A7730	VW3A7606R07 VW3A7606R30	VW3A4552	VW3A4552	VW3A31406
4	ATV320U40N4C	VW3A95814	VW3A7731	VW3A7606R07 VW3A7606R30	VW3A4552	VW3A4552	VW3A31406
ブック型単相200V
0.18	ATV320U02M2B	–	VW3A7730	VW3A7608R07 VW3A7608R30	VZ1L004M010	VW3A4552	VW3A4420
0.37	ATV320U04M2B	–	VW3A7730	VW3A7608R07 VW3A7608R30	VZ1L004M010	VW3A4552	VW3A4420
0.55	ATV320U06M2B	–	VW3A7731	VW3A7608R07 VW3A7608R30	VZ1L007UM50	VW3A4552	VW3A4420
0.75	ATV320U07M2B	–	VW3A7731	VW3A7608R07 VW3A7608R30	VZ1L007UM50	VW3A4552	VW3A4420
1.1	ATV320U11M2B	–	VW3A7731	VW3A7605R07 VW3A7605R30	VZ1L018UM20	VW3A4552	VW3A4421
1.5	ATV320U15M2B	–	VW3A7731	VW3A7605R07 VW3A7605R30	VZ1L018UM20	VW3A4552	VW3A4421
2.2	ATV320U22M2B	–	VW3A7732	VW3A7603R07 VW3A7603R30	VZ1L018UM20	VW3A4553	VW3A4426
ブック型三相400V
0.37	ATV320U04N4B	–	VW3A7730	VW3A7608R07 VW3A7608R30	VW3A4551	VW3A4552	VW3A4422
0.55	ATV320U06N4B	–	VW3A7730	VW3A7608R07 VW3A7608R30	VW3A4551	VW3A4552	VW3A4422
0.75	ATV320U07N4B	–	VW3A7730	VW3A7608R07 VW3A7608R30	VW3A4551	VW3A4552	VW3A4422
1.1	ATV320U11N4B	–	VW3A7730	VW3A7608R07 VW3A7608R30	VW3A4551	VW3A4552	VW3A4422
1.5	ATV320U15N4B	–	VW3A7730	VW3A7608R07 VW3A7608R30	VW3A4551	VW3A4552	VW3A4422
2.2	ATV320U22N4B	–	VW3A7730	VW3A7608R07 VW3A7608R30	VW3A4552	VW3A4552	VW3A4422
3	ATV320U30N4B	–	VW3A7730	VW3A7606R07 VW3A7606R30	VW3A4552	VW3A4552	VW3A4422
4	ATV320U40N4B	–	VW3A7731	VW3A7606R07 VW3A7606R30	VW3A4552	VW3A4552	VW3A4422
5.5	ATV320U55N4B	VW3A95817	VW3A7731	VW3A7604R07 VW3A7604R30	VW3A4553	VW3A4553	VW3A4424
7.5	ATV320U75N4B	VW3A95817	VW3A7732	VW3A7604R07 VW3A7604R30	VW3A4553	VW3A4554	VW3A4424
11	ATV320D11N4B	VW3A95819	VW3A7732	–	VW3A4554	VW3A4554	VW3A4425
15	ATV320D15N4B	VW3A95819	VW3A7733	–	VW3A4554	VW3A4555	VW3A4425

*2 ブレーキ抵抗器IP65ケーブル型式末尾2桁は、ケーブルの長さです。
「07」：0.75m
「30」：3m
のいずれからご指定ください。
