Schneider Electric社製 プログラマブルコントローラー

グローバルに対応した高機能、高品質のコントローラー
Schneider Electric社製プログラマブルコントローラーは、小規模のスタンドアロン機器のシンプルな制御から冗長化を備えた中大規模のプロセスコントロールまであらゆる用途に応じた豊富なラインアップを用意しています。 規模に関わらず主なシリーズにはネットワーク型の分散型のI/Oシステムも備えており、将来の拡張、変更に柔軟に対応します。 非常停止などの確実な安全制御を要するところには、SIL3まで対応した安全モジュールを用意しています。 アプリケーションの開発には、シンプルでユーザビリティに優れたソフトウェアツールを用意しています。小中規模向けではSoMachine、中大規模向けには、強力な冗長化システムまで開発可能なUnity Proを使用します。

製品一覧


プロセスコントローラー Modicon M580 ePAC

Modicon M580 ePAC (Ethernet Programmable Automation Controller）は、生産性とパフォーマンスを向上し、装置の未来を作るコントローラーです。
Modicon M580 は、冗長化プロセッサ、イーサネットインターフェイス、サイバーセキュリティを標準装備しています。


将来に対して

  • イーサネットをベースにM580アーキテクチャはすべての機器と接続され、IoTの実現に必要なコミュニケーションを提供します。
  • 高いパフォーマンスは膨大となっていくデータにも対応可能です。

生産性に対して

  • エンドツーエンドで100Mbpsのパフォーマンスを実現
  • アプリケーションの応答時間が10倍に（当社旧製品比較）
  • データ容量が8倍に（当社旧製品比較）

ダウンタイムに対して

  • 99.9996%の稼働率を実現
  • 冗長化CPU
  • 大幅に寿命を改善した冗長化電源

セキュリティに対して

  • IPsec通信プロトコル
  • セキュリティ認証（Achilles Level 2）

暗号化パスワード

  • ファームウェアやソフトウェアの厳格な管理
  • Unity Proを使った簡単なセキュリティ設定

稼働中での拡張に対して

  • 新たなI/Oやモジュールを追加可能
  • 自動で認識・再設定可能なホットスワップ
  • アプリケーションの更新やデータ変更が可能

長期利用に対して

  • Modiconの強固なハードウェアプラットフォームと効率的なUnity Proプログラミングツールの採用
  • 既存設備を新たなテクノロジーを使ってスムーズに移行

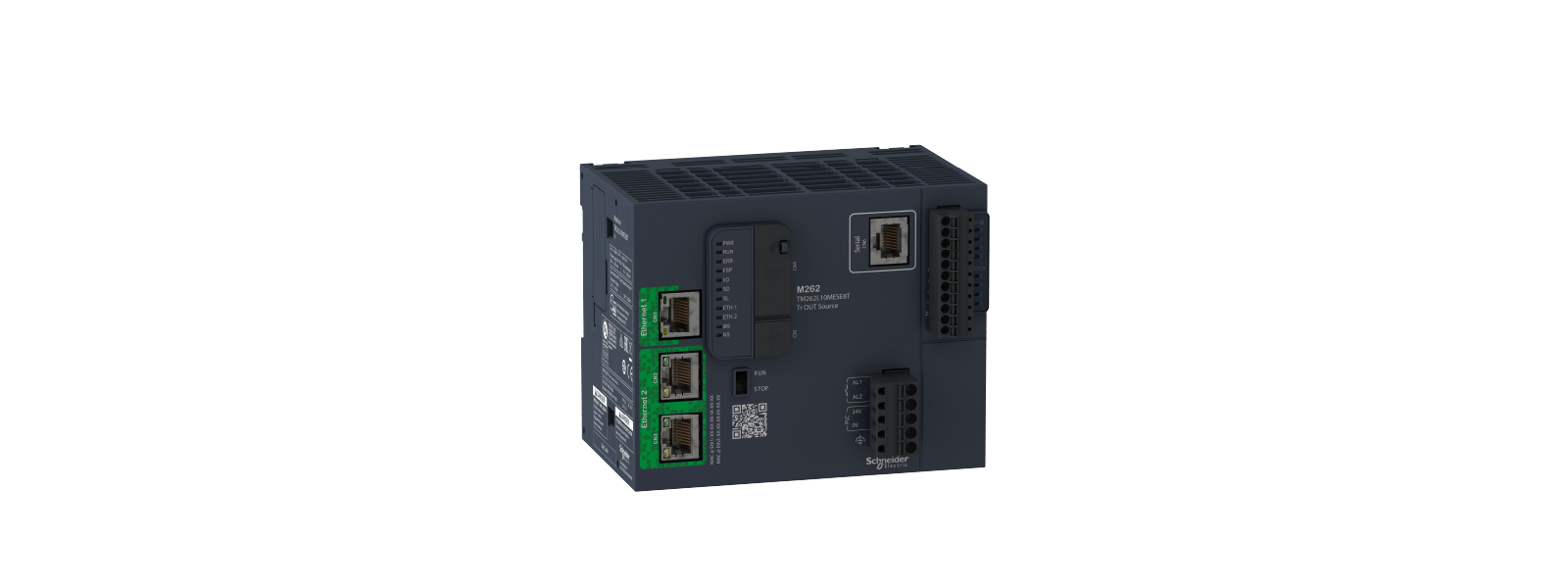

マシンコントローラー Modicon M251

Modicon M251シリーズは省スペースかつ柔軟性を備えたモジュール型ロジックコントローラです。

主な特長

  • SCADA、MESに接続可能なCANOpenやModbus TCPをサポート
  • SDカード、内蔵Webサーバーをサポート
  • PLC内のWebサーバーに保存されている内容を可視化しメンテナンスを簡素化
  • 強力なデータ転送機能とともにパフォーマンスを向上　（SDカード、組込Webサーバー、FTPサーバーなど）
    • プログラムのダウンロード
    • ファームウェアのアップデート
    • 大容量のデータインテグレーション＆メンテナンスの効率化
  • Modicon TM3 フレキシブル I/O拡張モジュールにより規模の大きなI/Oシステム構築も可能

推奨アプリケーション

　産業用装置および機械、設備

マシンコントローラー Modicon M241

Modicon M241はコンパクトな装置、機械の制御のための一体型ロジックコントローラです。

主な特長

  • あらかじめ必要な機能を内蔵
  • 通信ポート（イーサネット、CANOpen、シリアルポートX2、プログラミング用USBポート）
  • カートリッジによる拡張機能
  • WebサーバーおよびFTPサーバー
  • パルス出力/ハイスピードカウンター
  • SDカードによる高速かつ簡単なインストール
  • Modicon TM3 フレキシブル I/O拡張モジュールにより規模の大きなI/Oシステム構築も可能

推奨アプリケーション

　産業用装置および機械、設備

マシンコントローラー Modicon M221

Modicon M221シリーズは、コンパクトかつ高性能な機能を実現したPLCです。

主な特長

  • 必要な機能を内蔵
    • SDカードやUSBポート
    • アナログ 2chおよび選択可能なI/Oレンジ
    • Run/Stopスイッチと拡張カートリッジ
    • イーサネットとシリアルポート
  • 追加モジュールでより高機能化
    • セーフティモジュール
    • 各種豊富なI/Oモジュール
    • Tesys SoLinkモータスターターやLexiumのサーボドライブとの簡単接続
  • ソフトウェアツール（SoMachine Basic）は無料で提供（ホームページからのダウンロード）
  • トレーニング不要な簡単な設定ツール
  • Modicon TM3 フレキシブル I/O拡張モジュールにより規模の大きなI/Oシステム構築も可能

推奨アプリケーション

　産業用装置および機械、設備

ModiconPLCの柔軟性を高める拡張I/Oモジュール TM3

TM3は、ModiconPLC M221、M241、M251の拡張I/Oモジュールです。

主な特長

アプリケーションに応じた多彩なI/Oモジュールを準備しており、ModiconPLCに柔軟なシステムを提供します。
CPUユニットに対して7台のモジュールを直接ビルトアップ可能で、バス拡張モジュールを使用することで最大14台までのリモート拡張が可能です。
  • デジタルI/Oモジュール：
    最大488点まで拡張可能です。
  • アナログI/Oモジュール：
    最大114点まで拡張可能です。
  • エキスパートモジュール：
    Tesysモジュールとシンプル接続して、モーター制御が可能です。
  • ファンクションセーフティモジュール：
    用途に応じたセーフティユニットです。
  • バス拡張モジュール：
    TM3モジュールを最大7台までリモート拡張できます。

プロセスコントローラー Modicon Premium

Premiumシリーズはフレキシブルかつオープンな環境を提供し、制限のない制御システムを構築できます。

主な特長

  • IEC標準言語の5言語（LD、ST、FBD、SFC、IL）をサポート
  • ハイレベルのマルチタスクシステムをサポート
  • 広範囲なアプリケーションモジュール（セーフティ、カウンタ、位置制御、モーション、計量、データストレージなど）をサポート
  • フィールドからマネジメントまでイーサネットを使ったTransparenet Readyサービスを提供
  • 多彩な内蔵ポート（USB、イーサネット、CANopen/FIP master、Modbusシリアルなど）
  • 多彩なフィールドバスを提供（Ethernet/IP、CANOpen、AS interface、Modbus TCP/IP、Interbus-s、Profibus DPなど）


推奨アプリケーション

　複雑に組み合わされた制御システムや生産プロセス

プロセスコントローラー Modicon Quantum

Quantumシリーズはブール変数から浮動小数点命令までプロセス制御にとってバランスのとれた制御システムを提供します。

主な特長

  • IEC世界標準の5種類の言語（LD、ST、FBD、SFC、IL）と、既設ベースの置換えを容易にするモディコンLL984言語をサポート
  • ハイレベルマルチタスクシステム
  • 複雑なプロセスに対応した幅広いプロセッサーで、システムに最適なサイクルタイムを提供
  • ベストかつ柔軟なネットワーク構成が可能で分散された各プロセス機器と統合可能
  • セーフティ統合システムをマネジメントするセーフティプロセッサーとI/Oモジュールをサポート
  • Quantem Ethernet I/Oアーキテクチャはホットスタンバイしたプロセッサーがケーブル切断などの事態にも50ms以内にリカバリー可能
  • SIL3 Modicon Quantum saftety PLCはTUV Rheinlandで認証済み
  • CRA/CRP RIO moduleでシステム構成の効果をより高めます


推奨アプリケーション

　高度なプロセス制御を必要とするシステム
　高度な冗長化などが必要とされるセーフティシステム



プロセスコントローラー Modicon Momentum

Momentumシリーズは、基本となる4つのモジュールを簡単に組み合わせて、汎用性の高い制御システムまたはサブシステムを形成することのできる、制御・分散型のI/Oシステムです。

主な特長

  • IP20の一体型I/Oバス：
    通信アダプタ、プロセッサ、オプションアダプタのベースとなるMomentum制御システムの土台です。
  • プロセッサアダプタ：
    単独でのI/Oモジュールもしくは128モジュール（最大8192点のI/O）までのシステムです。
  • オプションアダプタ：
    プロセッサのネットワークを拡張し、同時に時刻管理とバッテリのバックアップ機能を兼ね備えています。
  • 通信アダプタ：
    Modbus TCP/IP、Modbus Plus、FIPIO、INTERBUS、PROFIBUS DP、DeviceNetでの通信を提供します。

プログラミング統合ソフトウェアツール Unity Pro

Unity Proは、Modicon M340、M580、Momentum、Premium、Quantum、Quantum Safety の生産性とパフォーマンスを向上するプログラミングソフトウェアツールです。

主な特長

  • 「オールインワン」型ツール
  • IEC61131-3の5つのプログラミング言語やLL984をサポート
  • Concept、Proworks、PL7 Proからの互換が可能
  • FDT / DTM 規格準拠
  • カスタマイズ可能なファンクションブロックライブラリ
  • パソコンでPLCのシミュレーション、デバッグ、診断が可能
  • アニメーションテーブル、操作用画面、ロギングツールなどもご用意

プログラミング統合ソフトウェアツール SoMachine

SoMachineは、直感的でパワフルなプログラミングソフトウェアです。
SoMachineは装置全体の設計、設定、運転までできる強力な総合ツールです。
制御シーケンス、モーションコントロール、HMIおよび関連するネットワークデバイスなど新しいモジュールを追加する際にも、予め用意されたテンプレートやライブラリを使用することで設計工数を削減できます。


主な特長

  • 柔軟な構成による効率改善：
    ロジックや設定を保持したままでのコントローラの置き換えや、異なるバージョンのSoMachineを同時に運転することも可能です。
  • すべての機能をこれだけで：
    HMI、モーションコントロール、IEC 61131-3言語、フィールドバス設定、診断やデバッグ、メンテナンスや遠隔監視、工数削減に役立つライブラリなどが全て一つのソフトウェアに組み込まれています。
  • メンテナンスも簡単に：
    装置の運転開始後は、パソコン、HMI、タブレットやスマートフォンなどで関連データをモニタリングすることが可能です。
