スイッチング電源 Modiconパワーサプライ

省スペースで信頼性に優れたスイッチング電源

DINレール取付可能な省スペースで高信頼性の産業用スイッチング電源、24VDC 10W~480Wまで13種類のラインアップで各装置に最適な電源を提供します。

各装置に最適なラインアップ
電力容量によって選べるスイッチング電源（24Vdcで10W～480W）を13種類ラインアップしています。

業界最小レベルのDINレール取付け
装置スペースにあわせて最適な電源を選択できます。

モジュラータイプ︓最⼩幅18mmの薄型DINレール電源
オプティマイズドタイプ︓ブック型とコンパクト型の2種類のDINレール電源
パネルマウントタイプ︓100W、150W、240Wに対応したパネル取付け電源

設置が簡単
電源本体の前⾯にあるQRコードから製品マニュアル（英語のみ）にアクセスして、配線⽅法を確認できます。
モジュラータイプは、DINレール取付け以外にパネルマウント取付けもできます。
パネルマウントタイプは、オプション金具を使用することでDINレール取付けにも対応します。

安⼼・安全のロバスト設計

70℃までの動作温度設計（温度デレーティングあり）
湿気、化学溶剤などから腐⾷防⽌する基板コーティングを標準採⽤（オプティマイズドタイプのみ）
最新安全認証IEC 62368-1や過電圧カテゴリーOVCⅢを取得（⼀部例外あり）

充実の3年保証
3年保証には使用条件があります。詳細は「保証について」をご確認ください。

カタログダウンロード

製品レンジ
製品概要
詳細仕様
各種ダウンロード
保証について

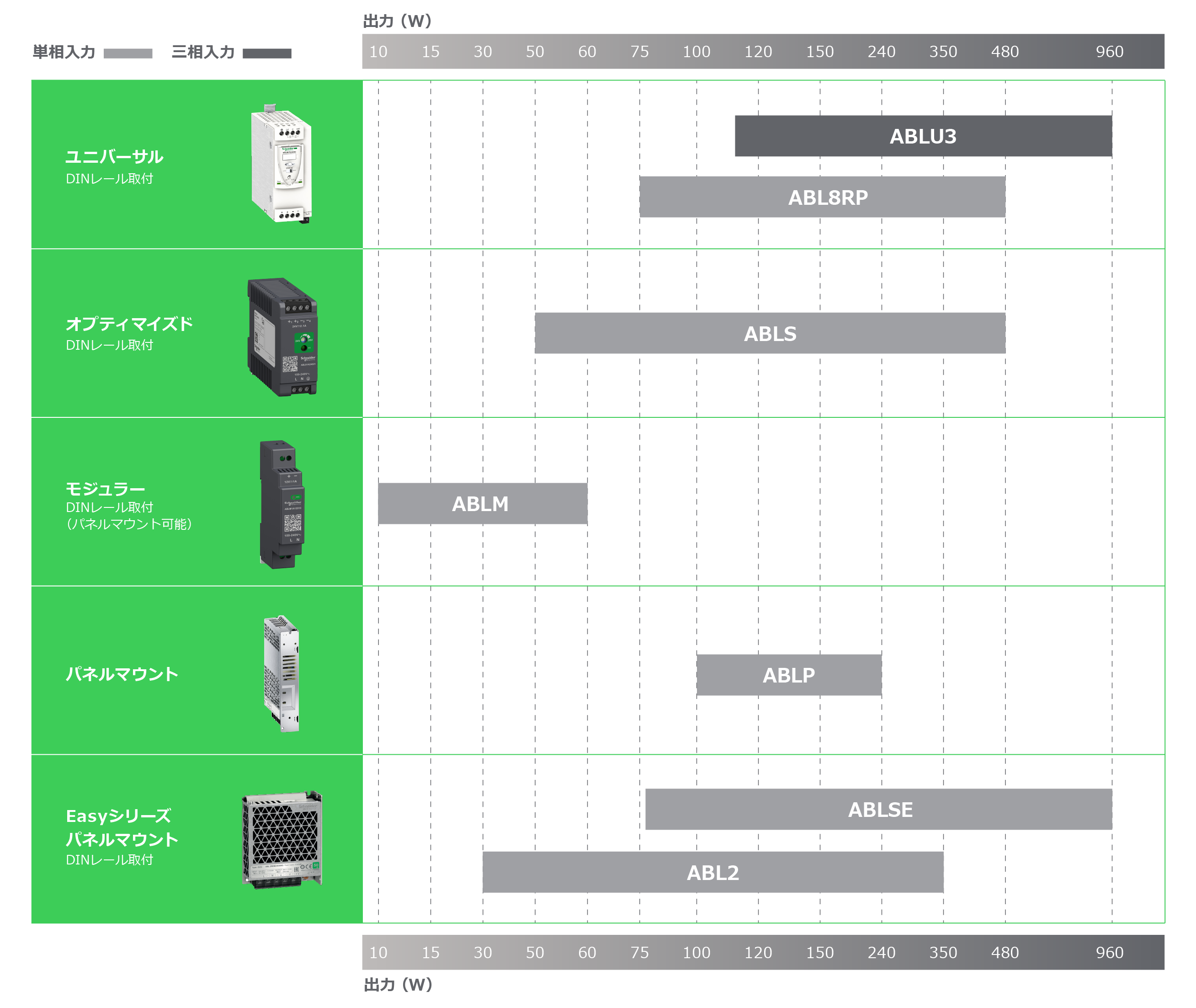

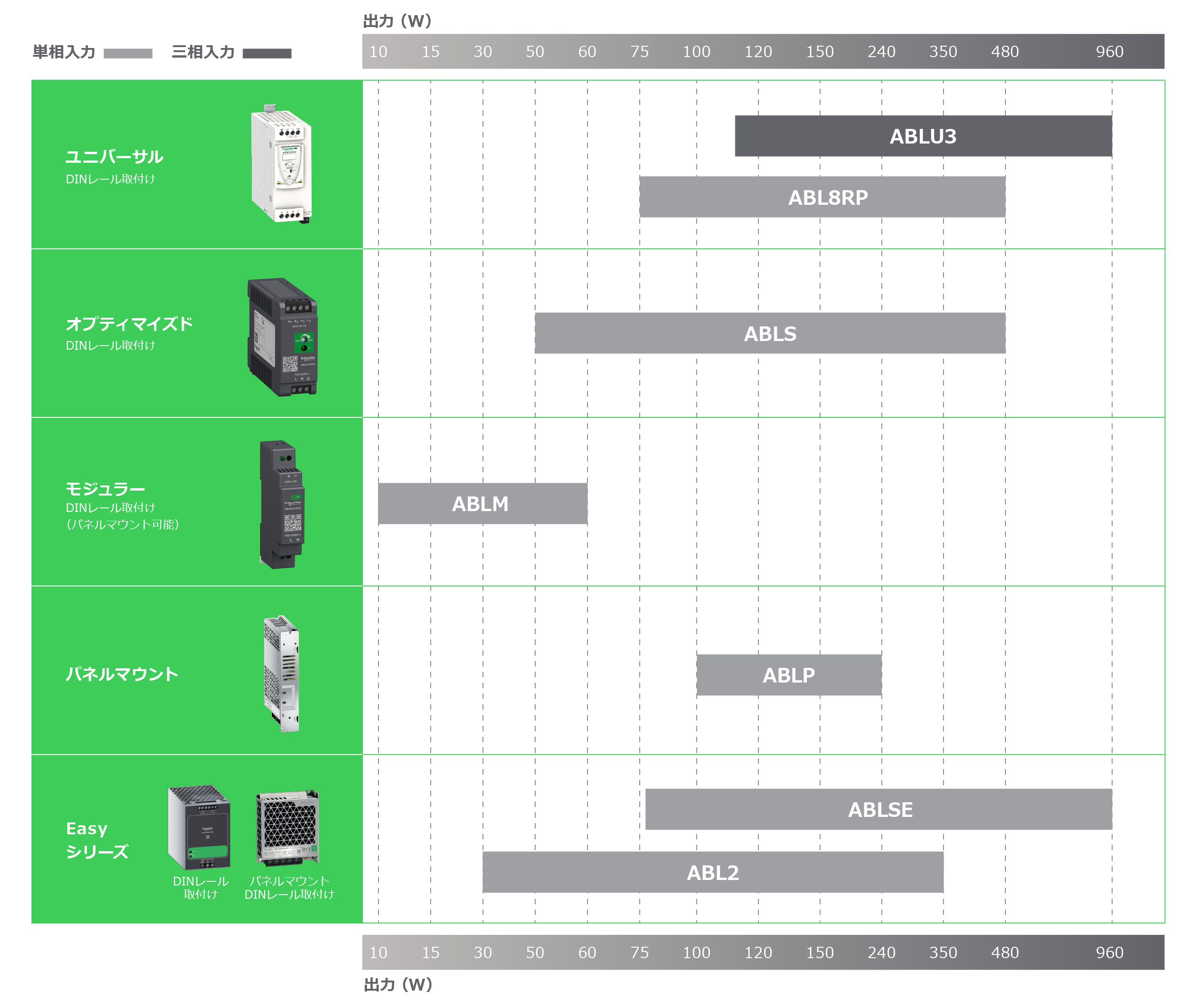

製品レンジ

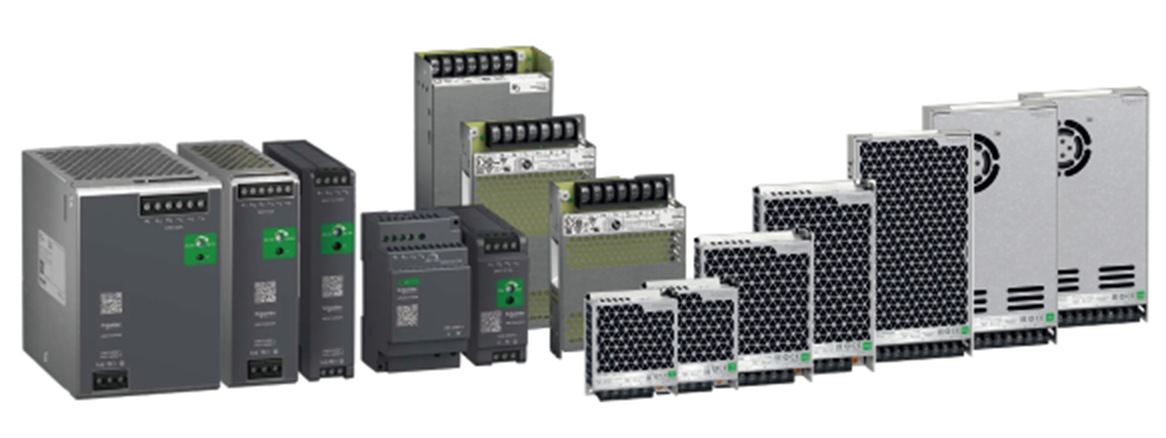

全13種類のラインアップ

クリックで拡大

製品概要

モジュラータイプ ABLMシリーズ

型式		ABLM1A24004	ABLM1A24006	ABLM1A24012	ABLM1A24025
製品写真
参考標準価格		￥5,200	￥5,800	￥7,800	￥9,800
入力電圧		100～240Vac（単相/2相）
出力電圧		24Vdc
出力電力		10W	15W	30W	60W
出力電流		0.42A	0.625A	1.25A	2.5A
寸法	幅	18mm		36mm	53mm
	高さ	91mm
	奥行き	55.6mm
製品重量		0.099kg	0.101kg	0.170kg	0.221kg
筐体材質		プラスティック（ポリカーボネード）
取付方法		DINレール、パネルマウント（ネジ取付け）
取付方向		2方向
使用周囲温度		-25～70℃ （結露/氷結無きこと）
温度ディレーティング		55℃～70℃（2.67%/℃） -25℃～-10℃（1%/℃）
一般仕様	並列/直列運転	並列不可/直列可（2台まで）
	入力電圧範囲	90～264Vac
	周波数	50/60Hz
	効率	80％ 115Vac時 80％ 230Vac時	81％ 115Vac時 81％ 230Vac時	87％ 115Vac時 87％ 230Vac時	90％ 115Vac時 90％ 230Vac時
	力率	0.52 115Vac時 0.40 230Vac時	0.51 115Vac時 0.40 230Vac時	0.48 115Vac時 0.38 230Vac時	0.50 115Vac時 0.39 230Vac時
	リーク電流	0.25mA 240Vac時
	突入電流	15A以下 115Vac時 30A以下 230Vac時		25A以下 115Vac時 30A以下 230Vac時	30A以下 115Vac時 60A以下 230Vac時
	消費電力	2.5W	3.5W	5W	6.5W
	消費電流	0.3A以下 115Vac時 0.2A以下 235Vac時	0.4A以下 115Vac時 0.25A以下 235Vac時	0.8A以下 115Vac時 0.6A以下 235Vac時	1.5A以下 115Vac時 1.0A以下 235Vac時
	起動時間	2,000ms以下
	出力保持時間	10ms以上 115Vac時 60ms以上 230Vac時		20ms以上 115Vac時 60ms以上 230Vac時
	出力電圧可変範囲	24Vdc固定		調整ボリュームにて 24～28Vdc
	リップルノイズ電圧	100mVp-p以下（20MHz）
	出力保護タイプ	過温度保護: マニュアル又は自動復帰過電流/短絡保護: 自動復帰過電圧保護: マニュアル又は自動復帰	過温度保護: マニュアル復帰過電流/短絡保護: 自動復帰過電圧保護: マニュアル復帰
	接続端子	ネジ式
	接続ケーブル	入力 0.5～1.5mm² AWG20～16 出力 0.5～1.0mm² AWG20～18			入力 0.5～2.5mm² AWG20～14 出力 0.5～1.5mm² AWG20～16
	期待寿命	10年間（キャパシター）
	MTBF	500万時間 25℃ 100％ロード時 100万時間 55℃ 80%ロード時
	試験仕様	静電気放電 EN/IEC 61000-4-2 準拠放射無線周波磁界 EN/IEC 61000-4-3 準拠バーストノイズ IEC 61000-4-4 準拠サージ EN/IEC 61000-4-5 準拠 RF伝導妨害 EN/IEC 61000-4-6 準拠電源周波数磁界 EN/IEC 61000-4-8 準拠電圧ディップ/瞬停 EN/IEC 61000-4-11 準拠高調波抑制 EN/IEC 61000-3-2 準拠無線妨害 IEC 55016-23 準拠電圧変動 IEC 55016-1-2,-2-1 準拠伝導ノイズ EN 6100-6-3 準拠高周波ノイズ EN 6100-6-4
環境仕様	製品認証	CE CUL listed CUL recognized RCM CB Scheme
	製品規格	EN 62368-1 EN/IEC 61010-1 EN 61010-2-201 EN/IEC 61204-3 EN 61000-6-1 EN 61000-6-2 EN 61000-6-3 EN 61000-6-4 EN 61000-3-2 EN 61000-3-3 EN 61000-4-3 UL 1310 UL 62368-1 UL 61010-2-201 UL 61010-1-201 CSA C22.2 No 62368-1 CSA C22.2 No 61010-2-201 CSA C22.2 No 61010-1-201
	EMC	EN 61000-6-3、EN 61000-6-4
	過電圧カテゴリー	OVC III
	基板コーティング	無
	保護構造	IP20
	保存環境温度	-40～85℃（結露/氷結無きこと）
	湿度（25℃時）	95% RH以下
	使用高度	2,000m以下（OVC III適用） 2,000ｍ以上5,000m以下ディレーティング有（OVC II）
	汚染度	2
	耐振動	3.0mm（2～９Hz） /10m/s²（9～200HZ） IEC 60721-3-3
	耐衝撃性	100m/s²
	絶縁耐力	3,000Vac （入力出力間）
環境保全	REACH規制	SVHC未使用
	環境パラメーター	3M4 IEC 60721-3-3準拠
	Green Premiunm	対応
	EU RoHs指令	予知的法令遵守（宣言）
	水銀	未使用
	China RoHS規制	法令遵守宣言
	WEEE規制	準拠
保証規定		購入後3年間無償保証新品交換、無償保証期間終了後、新品購入、使用条件外は18カ月保証

モジュラータイプ ABLMシリーズ
オプティマイズドタイプ
ABLSシリーズ
パネルマウントタイプ ABLPシリーズ

オプティマイズドタイプ ABLSシリーズ

型式		ABLS1A24021	ABLS1A24031	ABLS1A24038	ABLS1A24050	ABLS1A24100	ABLS1A24200
製品写真
参考標準価格		￥9,000	￥11,000	￥12,500	￥14,000	￥22,000	￥39,000
入力電圧		100～240Vac （単相/2相）	100～240Vac （単相/2相) 140～340Vdc	100～240Vac （単相/2相）	100～240Vac（単相/2相） 140～340Vdc
出力電圧		24Vdc
出力電力		50W	75W	90W	120W	240W	480W
出力電流		2.1A	3.13A	3.8A	5A	10A	20A
寸法	幅	30mm	27mm	45mm	40mm	60mm	85.5mm
	高さ	75mm	123.6mm	75mm	123.6mm
	奥行き	89.5mm	102mm	100mm	117.6mm		128.5mm
製品重量		0.18㎏	0.22kg	0.325㎏	0.55kg	0.8kg	1.25kg
筐体材質		プラスティック（ポリカーボネード）			SGCC/アルミニウム
取付方法		DINレール
取付方向		垂直方向/上方向
使用周囲温度		-25～70℃ （結露/氷結無きこと）	-20～70℃ （結露/氷結無きこと）	-25～70℃ （結露/氷結無きこと）	-20～70℃ （結露/氷結無きこと）
温度ディレーティング		55℃～70℃（2.67%/℃） -25℃～-10℃（1%/℃）				40℃以上（1.67%/℃）AC115V/DC162V時 50℃以上（2.5%/℃） AC230V/DC325V時 AC100V/DC141V以下 1%/Vac / 0.7%/Vdc
一般仕様	並列/直列運転	並列不可/直列可（2台まで）
	入力電圧範囲	85～264Vac	85～264Vac 120～375Vdc	85～264Vac	85～264Vac 120～375Vdc
	周波数	50/60Hz
	効率	86％ 115Vac時 88％ 230Vac時		87％ 115Vac時 89％ 230Vac時	85％ 115Vac時 88％ 230Vac時
	力率	0.45 115Vac時 0.35 230Vac時	0.55 115Vac時 0.45 230Vac時	0.90 115Vac時 0.85 230Vac時	0.55 115Vac時 0.45 230Vac時	0.95 115Vac時 0.95 230Vac時
	リーク電流	1mA 240Vac時
	突入電流	35A以下 115Vac時 75A以下 230Vac時	40A以下 115Vac時 80A以下 230Vac時	45A以下 115Vac時 70A以下 230Vac時	30A以下 115Vac時 60A以下 230Vac時		45A以下 115Vac時 90A以下 230Vac時
	消費電力	7.5W	15W	13W	25W	36W	60W
	消費電流	1.1A以下 115Vac時 0.65A以下 235Vac時	1.8A以下 115Vac時 1.0A以下 235Vac時 0.8A以下 140Vdc時	1.2A以下 115Vac時 0.6A以下 235Vac時	2.5A以下 115Vac時 1.4A以下 235Vac時 1.3A以下 140Vdc時	2.8A以下 115Vac時 1.4A以下 235Vac時 2.4A以下 140Vdc時	5.4A以下 115Vac時 2.7A以下 235Vac時 5.0A以下 140Vdc時
	起動時間	3,000ms以下	1,200ms以下	3,000ms以下	1,000ms以下		1,500ms以下
	出力保持時間	20ms以上 115Vac時 100ms以上 230Vac時	20ms以上 115Vac時 40ms以上 230Vac時	20ms以上 115Vac時 50ms以上 230Vac時	20ms以上 115Vac時 40ms以上 230Vac時	20ms以上 115Vac時 20ms以上 230Vac時
	出力電圧可変範囲	調整ボリュームにて 24～28Vdc	調整ボリュームにて 21.6～26.4Vdc	24Vdc固定	調整ボリュームにて 22～28Vac
	リップルノイズ電圧	75mVp-p以下（20MHz）	120mVp-p以下（20MHz）	75mVp-p以下（20MHz）	120mVp-p以下（20MHz）
	出力保護タイプ	過温度保護: マニュアル復帰過電流/短絡保護: 自動復帰過電圧保護: マニュアル復帰
	接続端子	ネジ式
	接続ケーブル	入出力: 0.5～2.5mm² AWG20～14	入力 0.75～4mm² AWG18～12 出力 0.5～2.5mm² AWG20～14	入出力: 0.5～2.5mm² AWG20～14	入力/エンドグロメット有: 0.75～4mm² （AWG 18～AWG 12）入力/エンドグロメット無: 0.75～4mm² （AWG 18～AWG 12）出力/エンドグロメット有: 0.5～2.5mm² （AWG 20～AWG 14）出力/エンドグロメット無: 0.5～4mm² （AWG 20～AWG 12）
	期待寿命	10年間（キャパシター）
	MTBF	35万時間 25℃ 100％ロード時 SR-332準拠	70万時間 25℃ 100％ロード時　SR-332準拠	35万時間 25℃ 100％ロード時 SR-332準拠	70万時間 25℃ 100％ロード時　SR-332準拠
	試験仕様	静電気放電 EN/IEC 61000-4-2 準拠放射無線周波磁界 EN/IEC 61000-4-3 準拠バーストノイズ IEC 61000-4-4 準拠サージ EN/IEC 61000-4-5 準拠 RF伝導妨害 EN/IEC 61000-4-6 準拠電源周波数磁界 EN/IEC 61000-4-8 準拠電圧ディップ/瞬停 EN/IEC 61000-4-11 準拠高調波抑制 EN/IEC 61000-3-3 準拠無線妨害 IEC 55016-2-3 準拠電圧変動 IEC 55016-1-2,-2-1 準拠			静電気放電 EN/IEC 61000-4-2 準拠放射無線周波磁界 EN/IEC 61000-4-3 準拠バーストノイズ IEC 61000-4-4 準拠サージ EN/IEC 61000-4-5 準拠 RF伝導妨害 EN/IEC 61000-4-6 準拠電源周波数磁界 EN/IEC 61000-4-8 準拠電圧ディップ/瞬停 EN/IEC 61000-4-11 準拠高調波抑制 EN/IEC 61000-3-3 準拠無線妨害 IEC 55016-2-3 準拠電圧変動 IEC 55016-1-2,-2-1 準拠
環境仕様	製品認証	CE CUL listed CUL recognized RCM CB Scheme			CB Scheme CE CUL listed CUL recognized EAC KC RCM
	製品規格	CSA C22.2 No 107.1 CSA C22.2 No 62368-1 EN 61000-3-2 EN 61000-3-3 EN 61000-6-1 EN 61000-6-2 EN 61000-6-3 EN 61000-6-4 EN 62368-1 EN/IEC 61204-3 UL 508 UL 62368-1	CSA C22.2 No 61010-1 CSA C22.2 No 61010-2-201 CSA C22.2 No 62368-1 EN 61000-3-2 EN 61000-3-3 EN 61000-6-1 EN 61000-6-2 EN 61000-6-3 EN 61000-6-4 EN 61010-2-201 EN 62368-1 EN/IEC 61010-1 EN/IEC 61204-3 UL 61010-1 UL 61010-2-201 UL 62368-1	CSA C22.2 No 107.1 CSA C22.2 No 62368-1 EN 61000-3-2 EN 61000-3-3 EN 61000-6-1 EN 61000-6-2 EN 61000-6-3 EN 61000-6-4 EN 62368-1 EN/IEC 61204-3 UL 508 UL 62368-1			CSA C22.2 No 61010-1 CSA C22.2 No 61010-2-201 CSA C22.2 No 62368-1 EN 61000-3-2 EN 61000-3-3 EN 61000-6-1 EN 61000-6-2 EN 61000-6-3 EN 61000-6-4 EN 61010-2-201 EN 62368-1 EN/IEC 61010-1 EN/IEC 61204-3 UL 61010-1 UL 61010-2-201 UL 62368-1
	EMC	EN 61000-6-3、EN 61000-6-4
	過電圧カテゴリー	OVC II
	基板コーティング	無	有	無	有
	保護構造	IP20
	保存環境温度	-40～85℃（結露/氷結無きこと）
	湿度（25℃時）	95% RH以下
	動作高度	2,000m以下	5,000m
	汚染度	2
	耐振動	3.0mm（2～９Hz） /10m/s²（9～200Hz） IEC 60721-3-3
	耐衝撃性	100m/s²
	絶縁耐力	3,000Vac （入力出力間）
環境保全	REACH規制	SVHC未使用
	環境パラメーター	3M4 IEC 60721-3-3準拠
	Green Premiunm	対応
	EU RoHs指令	予知的法令遵守（宣言）
	水銀	未使用
	China RoHS規制	法令遵守宣言
	WEEE規制	準拠
保証規定		購入後3年間無償保証新品交換、無償保証期間終了後、新品購入、使用条件外は18カ月保証

モジュラータイプ ABLMシリーズ
オプティマイズドタイプ
ABLSシリーズ
パネルマウントタイプ ABLPシリーズ

パネルマウントタイプ ABLPシリーズ

型式		ABLP1A24045	ABLP1A24062	ABLP1A24100
製品写真
参考標準価格		￥7,400	￥10,000	￥15,000
入力電圧		100～240Vac（単相）
出力電圧		24Vdc
出力電力		100W	150W	240W
出力電流		4.5A	6.2A	10A
寸法	幅	97mm		93mm
	高さ	30mm		50mm
	奥行き	129mm	159mm	190mm
製品重量		0.3㎏	0.36kg	0.85kg
筐体材質		アルミニウム
取付方法		パネルマウント（ネジ取付）/DINレール（オプション）
取付方向		6方向
使用周囲温度		-30～70℃ （結露/氷結無きこと）		-10～70℃ （結露/氷結無きこと）
温度ディレーティング		-
一般仕様	並列/直列運転	並列不可/直列可（2台まで）
	入力電圧範囲	AC90～264V
	周波数	50/60Hz
	効率	87％ 230Vac時	88.8％ 230Vac時	87％ 230Vac時
	力率	0.55 115Vac時 0.45 230Vac時		0.91 230Vac時 0.95 115Vac時
	リーク電流	1mA 240Vac時
	突入電流	45A以下 115Vac時 85A以下 230Vac時	35A以下 115Vac時 70A以下 230Vac時	35A以下 115Vac時 60A以下 230Vac時
	消費電力	20W	29W	36W
	消費電流	2.3A以下 115Vac時 1.5A以下 230Vac時	3.2A以下 115Vac時 1.9A以下 230Vac時	3.6A以下 115Vac時 1.8A以下 230Vac時
	起動時間	500ms以下		1,200ms以下
	出力保持時間	20ms以上 115Vac時 40ms以上 230Vac時
	出力電圧可変範囲	調整ボリュームにて 21.6～26.4Vdc
	リップルノイズ電圧	150mVp-p以下（20MHz）	170mVp-p以下（20MHz）	150mVp-p以下（20MHz）
	出力保護タイプ	過温度保護: マニュアル復帰過電流/短絡保護: 自動復帰過電圧保護: マニュアル復帰
	接続端子	ネジ式
	接続ケーブル	入出力エンドグロメット有:0.75～1.5mm²（AWG 18～AWG 16）入出力エンドグロメット無:0.75～2.5mm²（AWG 18～AWG 14）
	期待寿命	10年間（キャパシター）
	MTBF	70万時間 25℃ 100％ロード時　SR-332準拠
	試験仕様	静電気放電 EN/IEC 61000-4-2 準拠放射無線周波磁界 EN/IEC 61000-4-3 準拠バーストノイズ IEC 61000-4-4 準拠サージ EN/IEC 61000-4-5 準拠 RF伝導妨害 EN/IEC 61000-4-6 準拠電源周波数磁界 EN/IEC 61000-4-8 準拠電圧ディップ/瞬停 EN/IEC 61000-4-11 準拠高調波抑制 EN/IEC 61000-3-3 準拠無線妨害 IEC 55016-2-3 準拠電圧変動 IEC 55016-1-2,-2-1 準拠
環境仕様	製品認証	CE CUL listed CUL recognized RCM CB Scheme EAC
	製品規格	CSA C22.2 No 61010-1 CSA C22.2 No 61010-2-201 CSA C22.2 No 62368-1 EN 61000-3-2 EN 61000-3-3 EN 61000-6-1 EN 61000-6-2 EN 61000-6-3 EN 61000-6-4 EN 61010-2-201 EN 62368-1 EN/IEC 61010-1 EN/IEC 61204-3 UL 61010-1 UL 61010-2-201 UL 62368-1
	EMC	EN 61000-6-3、EN 61000-6-4
	過電圧カテゴリー	OVC Ⅱ
	基板コーティング	無
	保護構造	IP10
	保存環境温度	-40～85℃（結露/氷結無きこと）		-25～85℃ （結露/氷結無きこと）
	湿度（25℃時）	95% RH以下
	使用高度	5,000m
	汚染度	2
	耐振動	3.0mm（2～９Hz）　/10m/s²（9～200HZ）　IEC60068-2-6
	耐衝撃性	100m/s²
	絶縁耐力	3,750Vac （入力出力間）		3,000Vac （入力出力間）
環境保全	REACH規制	対応
	環境パラメーター	3M4 IEC 60721-3-3準拠
	Green Premiunm	-
	EU RoHs指令	予知的法令遵守（宣言）
	水銀	未使用
	China RoHS規制	法令遵守宣言
	WEEE規制	準拠
保証規定		購入後3年間無償保証新品交換、無償保証期間終了後、新品購入、使用条件外は18カ月保証

各種ダウンロード

製品カタログ
マニュアル
データシート（英語サイトへ移動します）
- モジュラータイプ ABLMシリーズ
- オプティマイズドタイプ ABLSシリーズ
- パネルマウントタイプ ABLPシリーズ

規格証明書

規格名	機種	規格証明書
UL61010-1 UL61010-2-201 UL508	ABLM/ABLS/ABLPシリーズ	Certificate_UL_Modicon_Power_Supply (Version 1.1).pdf （50.94 KB）
UL62368-1	ABLM/ABLS/ABLPシリーズ	Certificate_UL_E469782_Modicon_PowerSupply (Version 1.1).pdf （76.89 KB）
CE適合宣言書	ABLMシリーズ	Certificate_EU Declaration of Conformity ABLM (Version 1).pdf （158.86 KB）
	ABLSシリーズ	Certificate_DoC of Modicon Power Supply Optimized ABLS (Version 02).pdf （161.87 KB）
	ABLPシリーズ	Certificate_MOD2020004.00_DeclarationOfConformity_Panel_Mount_signed (Version 00).pdf （172.07 KB）

CADデータ（TraceParts社サイトへ移動します。CADファイルのダウンロードには無償の会員登録が必要です）

モジュラータイプ ABLMシリーズ	ABLM1A24004
	ABLM1A24006
	ABLM1A24012
	ABLM1A24025
オプティマイズドタイプ ABLSシリーズ	ABLS1A24021
	ABLS1A24031
	ABLS1A24038
	ABLS1A24050
	ABLS1A24100
	ABLS1A24200
パネルマウントタイプ ABLPシリーズ	ABLP1A24045
	ABLP1A24062
	ABLP1A24100

保証について

内容	対応方針	備考
保証内容	製品購入後36か月	36か月保証条件は以下となります。以下の使用条件ではない場合、18か月となります。・使用周囲温度40℃以下・標準取付のみ・平均負荷率80%以下
保証期間内の故障	新品交換	修理は実施しません。
保証期間外の故障	新品購入	修理は実施しません。
