製品概要
Easyシリーズパワーサプライは、必須機能を備えており、高品質、使い勝手、堅牢性を追及した製品です。
手頃な価格で購入ができます。
Easy ABL2シリーズ
パネルマウント、DINレール取付（要オプション金具）
 |  |  |  |  |  |  | |
| 出力容量 | 36W | 53W | 108W | 156W | 200W | 252W | 351W |
| 製品型式 | ABL2REM24015K | ABL2REM24020K | ABL2REM24045K | ABL2REM24065K | ABL2REM24085K | ABL2REM24100K | ABL2REM24150K |
| 出力電圧 | DC24V | ||||||
| 取付 | パネルマウント | パネルマウント *パネル形状やサイズによってマウントできない場合、オプション（ABL2K01）を使用 | |||||
| DINレール *オプション（ABL2K02）が必要 | |||||||
| ABL2シリーズ用 オプション金具 | ABL2K01 パネル取り付け用 オプション金具 |  | ABL2K02 35mm DINレール取付用オプション金具 |  | ABL2K03A L型取付金具 |  |
|---|
Easy ABLSEシリーズ
DINレール取付、UL規格対応
 |  |  | |  |  | |  |  | |
| 出力容量 | 75.6W | 75.8W | 120W | 120W | 240W | 480W | 480W | 960W | 960W |
| 製品型式 | ABLS1A12060E | ABLS1A24030E | ABLS1A12100E | ABLS1A24050E | ABLS1A24100E | ABLS1A24200E | ABLS1A48100E | ABLS1A24400E | ABLS1A48200E |
| 出力電圧 | 12Vdc | 24Vdc | 12Vdc | 24Vdc | 24Vdc | 24Vdc | 48Vdc | 24Vdc | 48Vdc |
| 取付 | DINレール | ||||||||
詳細仕様
Easy ABL2シリーズ
パネルマウント、DINレール取付（要オプション金具）
| 製品レンジ名称 | ローコストパネルマウントタイプ ABL2Kシリーズ | |||||||
|---|---|---|---|---|---|---|---|---|
| 型式 | ABL2REM24015K | ABL2REM24020K | ABL2REM24045K | ABL2REM24065K | ABL2REM24085K | ABL2REM24100K | ABL2REM24150K | |
| 製品写真 | | | | | | | | |
| 入力電圧 | 100～240Vac（単相） | |||||||
| 出力電圧 | 24Vdc | |||||||
| 出力電力 | 36W | 53W | 108W | 156W | 200W | 252W | 351W | |
| 出力電流 | 1.5A | 2.2A | 4.5A | 6.5A | 8.3A | 10.5A | 14.6A | |
| 寸法 | 幅 | 99mm | 129mm | 159mm | 215mm | |||
| 高さ | 82mm | 97mm | 97mm | 115mm | ||||
| 奥行き | 30mm | 30mm | 30mm | 30mm | ||||
| 製品重量 | 0.23kg | 0.25kg | 0.35kg | 0.44kg | 0.73kg | 0.75kg | 0.79kg | |
| 筐体材質 | アルミニウム | |||||||
| 取付方法 | パネルマウント（ネジ取付）/DINレール（オプション） | |||||||
| 取付方向 | 4方向 | |||||||
| 使用周囲温度 | -30～70℃（結露/氷結無きこと） | |||||||
| 一般仕様 | 並列/直列運転 | 無し | ||||||
| 入力電圧範囲 | 85～264Vac | 176～264Vac 88～132Vac | 90～132Vac 180～264Vac | |||||
| 周波数 | 50/60Hz（47～63Hz） | |||||||
| 効率 | 87% | 89 % | 87 % | |||||
| 力率 | 0.45 | 0.5 | ||||||
| 突入電流 | 45A 100～240Vac | 50A 100～240 Vac | 90～132Vac 180～264Vac | |||||
| 消費電力 | 5.4W | 7.9W | 13.3W | 19.3W | 24.7W | 37.6W | 52.4W | |
| 消費電流 | 0.4A 240Vac時 | 0.6A 240Vac時 | 1.1A 240Vac時 | 1.5A 240Vac時 | 2A 240Vac時 | 2.5A 240Vac時 | 3.3A 240Vac時 | |
| 出力保持時間 | 12ms以上 115Vac時 | 10ms以上 115Vac時 | 35ms以上 115Vac時 | 12ms以上 115Vac時 | ||||
| 出力電圧可変範囲 | 20.4～27.6Vdc | |||||||
| 出力保護タイプ | 過温度保護: 自動復帰 過電流/短絡保護: 自動復帰 過電圧保護: 自動復帰 | |||||||
| 接続端子 | ねじ式 | |||||||
| 接続ケーブル | AWG22～AWG10,0.3sq～5.5sq | |||||||
| MTBF | 60万時間 25℃ | |||||||
| 試験仕様 | 電磁両立性（EHS） IEC 61000-6-2 level A準拠 | |||||||
| 環境仕様 | 製品認証 | EAC IC KC RCM CE | ||||||
| EMC | EN 55022 class B 準拠 | |||||||
| 過電圧カテゴリー | OVC II | |||||||
| 基板コーティング | 無 | |||||||
| 保護構造 | IP20 IEC 62368-1準拠 | |||||||
| 保存環境温度 | -40～85 ℃ | |||||||
| 湿度（25℃時） | 10～95 % | |||||||
| 使用高度 | 5000 m | |||||||
| 汚染度 | 2 | |||||||
| 耐振動 | 4 gn （f= 10…500 Hz） IEC 61131-2準拠 | |||||||
| 絶縁耐力 | 2000Vac （入力出力間） | |||||||
| 環境保全 | REACH規制 | SVHC未使用 | ||||||
| EU RoHs指令 | 予知的法令遵守（宣言） | |||||||
| 水銀 | 非使用 | |||||||
| China RoHS規制 | 法令遵守宣言 | |||||||
| 保証規定 | 購入後2年間無償保証 新品交換、無償保証期間終了後、新品購入、使用条件外は18カ月保証 | |||||||
Easy ABLSEシリーズ
DINレール取付、UL規格対応
| 製品レンジ名称 | Easy ABLSEシリーズ | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 型式 | ABLS1A12060E | ABLS1A24030E | ABLS1A12100E | ABLS1A24050E | ABLS1A24100E | ABLS1A24200E | ABLS1A48100E | ABLS1A24400E | ABLS1A48200E | |

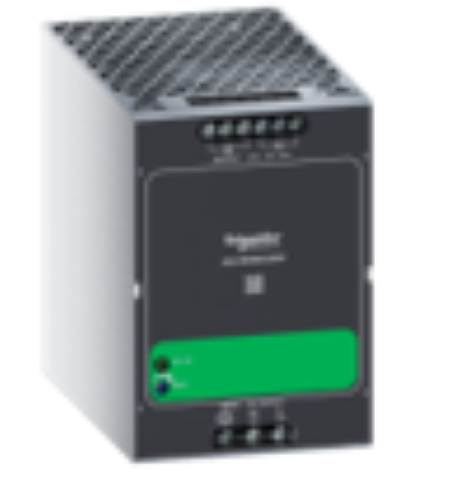

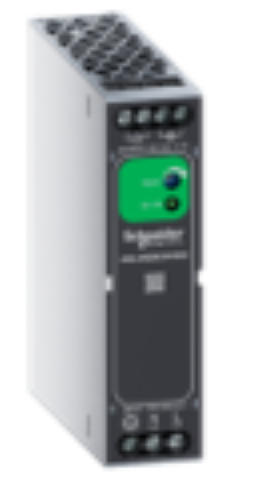

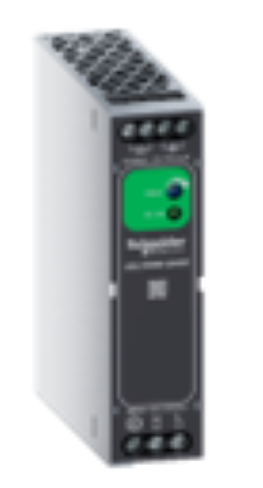

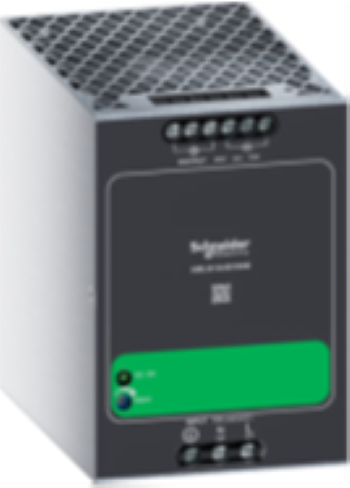

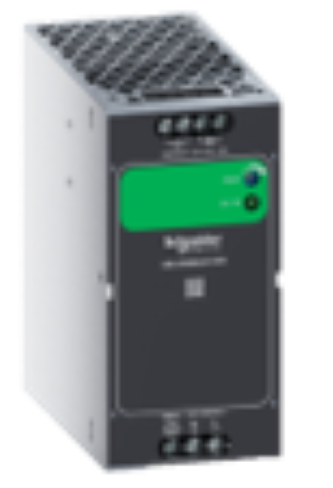

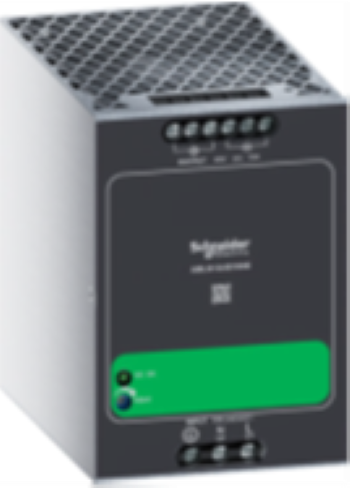

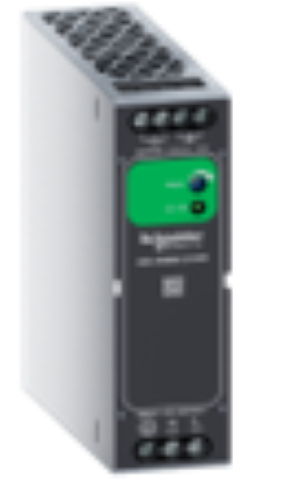

| 製品写真 | | | | |  |  | | | | |
| 入力電圧 | 100～240Vac（単相） 140～340 V DC | 200～240Vac（単相） 280～340 Vac | ||||||||
| 出力電圧 | 12V dc | 24V dc | 12V dc | 24V dc | 24V dc | 24V dc | 48V dc | 24V dc | 48V dc | |
| 出力電力 | 75.6W | 75.8W | 120W | 120W | 240W | 480W | 480W | 960W | 960W | |
| 出力電流 | 6.3A | 3.2A | 10A | 5A | 10A | 20A | 10A | 40A | 20A | |
| 寸法 | 幅 | 32mm | 32mm | 36mm | 36mm | 60mm | 85mm | 85mm | 110mm | 110mm |
| 高さ | 125mm | |||||||||
| 奥行き | 102mm | 102mm | 113mm | 113mm | 113mm | 128mm | 128mm | 150mm | 150mm | |
| 製品重量 | 396g | 451g | 451g | 935g | 1320g | 1320g | 1320g | 2200g | 2200g | |
| 筐体材質 | 金属 | |||||||||
| 取付方法 | DINレール | |||||||||
| 取付方向 | 1方向 | |||||||||
| 使用周囲温度 | -20～70℃（結露/氷結無きこと） | |||||||||
| 一般仕様 | 温度ディレーディング | 50℃以上でディレーティング 70℃での使用時、50％ディレーティング | ||||||||
| 入力電圧範囲 | 90～264Vac 127～370Vdc | |||||||||
| 周波数 | 50/60Hz（47～63Hz） | |||||||||
| 効率 | 85% | 87 % | 85 % | 87 % | 88 % | 92 % | 92 % | 94 % | 80 % | |
| 突入電流 | 20A 以下115Vac | |||||||||
| 消費電流 | 1.64A 115Vac時 0.9A以下 240Vac時 | 1.54A 100Vac時 0.85A以下 240Vac時 | 2.59A 100Vac時 1.38A以下 240Vac時 | 2.38A 100Vac時 1.34A以下 240Vac時 | 2.91A 100Vac時 1.18A以下 240Vac時 | 5.4A 200Vac時 4.3A以下 240Vac時 | 5.4A 200Vac時 4.3A以下 240Vac時 | |||
| 出力保持時間 | 12ms以上 115Vac時 | 16ms以上 115Vac時 | ||||||||
| 出力電圧可変範囲 | 10.8～13.8Vdc | 21.6～27.6Vdc | 10.8～13.8Vdc | 21.6～27.6Vdc | 21.6～27.6Vdc | 21.6～27.6Vdc | 43.2～55.2Vdc | 21.6～27.6Vdc | 43.2～55.2Vdc | |
| 出力保護タイプ | 過温度保護: シャットダウン、自動復帰 過電流/短絡保護: 定格出力電流の110～130%での定電流動作、過負荷解除後、自動復帰 過電圧保護:定電流モード、過負荷解除後、 自動復帰 | 過温度保護: シャットダウン、自動復帰 過電流/短絡保護: 定格出力電流の110～130%での定電流動作、過負荷解除後、マニュアル復帰 過電圧保護:定電流モードの後シャットダウン、マニュアル復帰 | ||||||||
| 接続端子 | ねじ式 | |||||||||
| 接続ケーブル | AWG22～AWG10,0.3sq～5.5sq | |||||||||
| MTBF | 100,000万時間 40℃時 | |||||||||
| 試験仕様 | 放射無線周波磁界 EN 61000-4-3 レベル3A準拠 静電気放電 EN 61000-4-2 レベル3B準拠 バーストノイズ EN 61000-4-4 レベル3B準拠 サージ EN 61000-4-5 レベル3B準拠 RF伝導妨害 EN 61000-4-6 レベル3A準拠 EMC EN55032、EN61000-3-2 準拠 | 放射無線周波磁界 EN 61000-4-3 レベル3A準拠 静電気放電 EN 61000-4-2 レベル3B準拠 バーストノイズ EN 61000-4-4 レベル3B準拠 サージ EN 61000-4-5 レベル3B準拠 RF伝導妨害 EN 61000-4-6 レベル3A準拠 EMC EN55032 | 放射無線周波磁界 EN 61000-4-3 レベル3A準拠 静電気放電 EN 61000-4-2 レベル3B準拠 バーストノイズ EN 61000-4-4 レベル3B準拠 サージ EN 61000-4-5 レベル3B準拠 RF伝導妨害 EN 61000-4-6 レベル3A準拠 EMC EN55032、EN61000-3-2 準拠 | 放射無線周波磁界 EN 61000-4-3 レベル3A準拠 静電気放電 EN 61000-4-2 レベル3B準拠 バーストノイズ EN 61000-4-4 レベル3B準拠 サージ EN 61000-4-5 レベル3B準拠 RF伝導妨害 EN 61000-4-6 レベル3A準拠 EMC EN55032準拠 | 放射無線周波磁界 EN 61000-4-3 レベル3A準拠 静電気放電 EN 61000-4-2 レベル3B準拠 バーストノイズ EN 61000-4-4 レベル3B準拠 サージ EN 61000-4-5 レベル3B準拠 RF伝導妨害 EN 61000-4-6 レベル3A準拠 EMC EN55032、EN61000-3-2 準拠 | |||||
| 環境仕様 | 製品認証 | CE UKCA UL508 RoHS RoHS(中国） REACH | ||||||||
| 製品規格 | EN 62368-1 EN61000-4-2/3/4/5/6/8/11 EN55032 | EN 62368-1 EN61000-4-2/3/4/5/6/8/11 EN55032 EN61000-3-2 | ||||||||
| EMC | BS EN/EN61000-4-2/3/4/5/6/8/11 EN55032 | EMC BS EN/EN61000-4-2/3/4/5/6/8/11 EN55032 EN61000-3-2 | ||||||||
| 過電圧カテゴリー | OVC II | |||||||||
| 保護構造 | IP20 IEC 62368-1準拠 | |||||||||
| 保存環境温度 | -40～85 ℃ | |||||||||
| 湿度（25℃時） | 10～95 % | |||||||||
| 動作高度 | 5000 m以下 | |||||||||
| 耐振動 | 2 gn （f= 10…500 Hz） IEC60068-2-6 | |||||||||
| 絶縁耐力 | 2000 Vac （入力出力間） 3,000 Vac（入力出力間） 500 Vac（出力接地間） | |||||||||
| 保証規定 | 購入後2年間無償保証 新品交換、無償保証期間終了後、新品購入、使用条件外は18カ月保証 | |||||||||
