トータル遠隔監視ソリューション Air Connect、Air Connect for Machine Advisor

Air Connect(トータル遠隔監視ソリューション)

多機能4Gルータと4G通信(定額制SIM)のトータルソリューション

リモート監視需要の高まりは一気に加速し装置のクラウド接続の必要性が高まる反面、ルーターの設定やクラウドと通信させるための設定が複雑さから導入を諦めている装置メーカーも多いはずです。Air Connect(for Machine Advisor)は、このようなお悩みを解消!4GルーターとSIM契約、クラウドでの監視プラットフォームをパッケージにした画期的ソリューションです。

【特長】SIMキッティング済みの4Gルーターで通信設定が不要
【特長】クラウドの設定が驚異的にシンプル
【特長】トータルパッケージだから問い合わせ先が1箇所で完結
【特長】既存装置の後付けクラウド化がかんたん


* Air Connectは、シュナイダーエレクトリックとコネクシオ株式会社との共同開発品です。

特長

デバイスからクラウドまで全てお任せ

Pro-face製品との接続確認済み4Gルーターと4G-SIMを一括/年で契約できるため、評価や調達、毎月の支払、出荷後のサポートが簡素化 & 一元管理ができます。

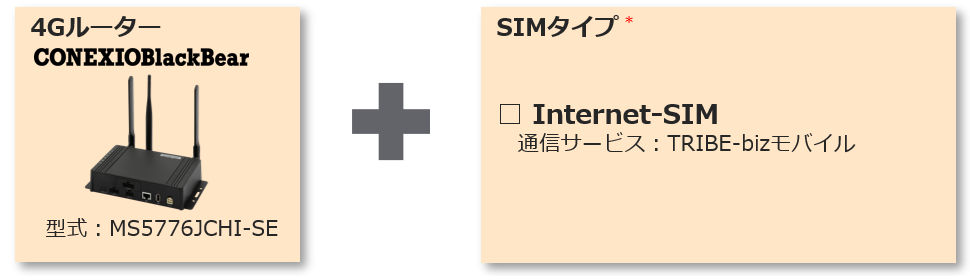

Air Connectに含まれるサービス

4Gルーター

コネクシオ社製 BlackBear

定額制SIM

TRIBE-biz(d-I) Type LTE / TRIBE-biz VPNモバイル

ネットワーク網

NTTドコモ網

契約形態

年間一括契約

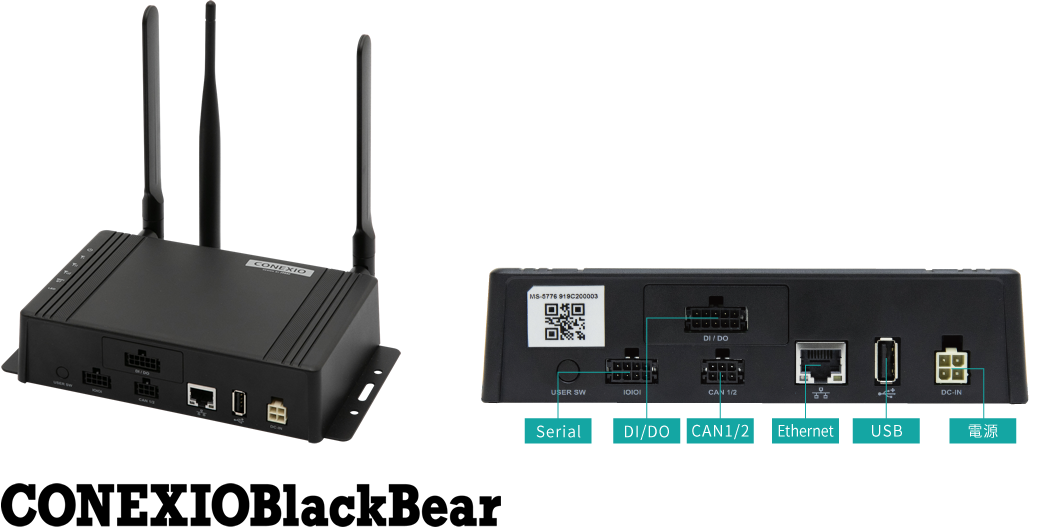

コネクシオ社製 BlackBearの特長

  • 4G / Wi-Fi / Ethernet / USB / DIO搭載
  • 海外対応(日本モデル(台湾含む)、アメリカモデル、EU/ASEANモデル)
  • 4G-SIM搭載で安全な通信を実現
  • 現場のHMIやPLCとも簡単接続

Pro-face表示器とクラウドとの接続が簡単

装置をクラウドに接続するのは難しい! そんな悩みを解決します。クラウド接続や通信設定などの難しい設定なしでPro-faceの遠隔監視ソリューションを今すぐお使いいただけます。

Air Connect for Machine Advisor

Air Connectにクラウド型常時監視サービス EcoStruxure Machine Advisorがセットになったお得なプランをご用意。装置のIoT化からクラウド化までを一括でご提案します。
既に出荷済みのPro-face製品への後付けクラウド化も簡単にできます。

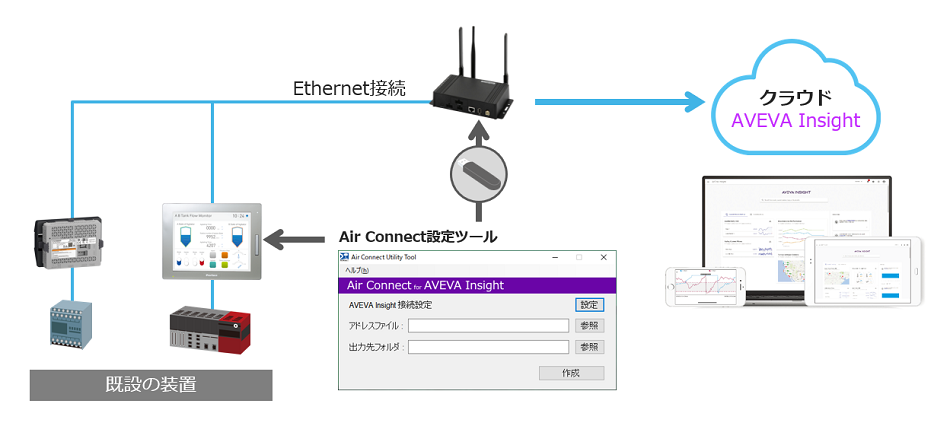

Air Connect for Machine Advisorイメージ

クラウド型常時監視サービス EcoStruxure Machine Advisor


4ステップでクラウド接続

  1. クラウドにアップするPLCの値ごとに周期を設定(CSVファイル)
  2. Air Connect設定ツールでCSVファイルを読込み、2種類のファイルを生成(GP-Pro EX用Dスクリプト、BlackBear用設定ファイル)
  3. 表示器にDスクリプトをコピーして画面転送
  4. 設定ファイルをUSBメモリーにコピーして、BlackBearに挿入して電源ON

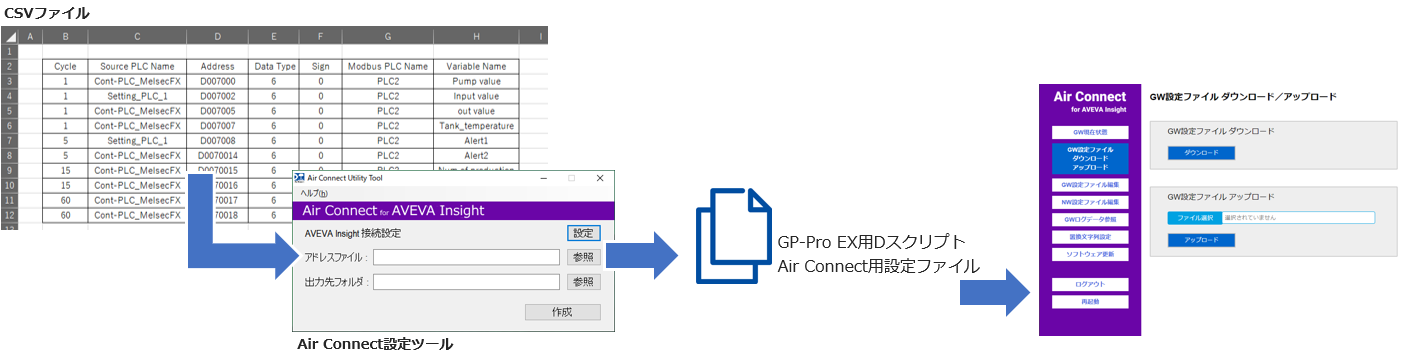

Air Connect設定ツールイメージ

Pro-faceソフトウェアとの組み合わせでリモートメンテナンスも可能

オフィスPCと現場装置とのデータ送受信をしたい場合は、Pro-face Connectを利用してセキュアな通信が可能です。Pro-face Remote HMI Client for Winによる画⾯監視、パススルー機能でラダープログラムのメンテナンスなど、セキュアな通信網を利用したリモートメンテナンスを構築できます。

セキュアリモートアクセス Pro-face Connect
リモートモニタリングソフトウェア Pro-face Remote HMI Client for Win


イベントドリブン対応

これまでのAir Connectは、データ送信を行う時間を設定し周期的にクラウドにデータをアップしていました。(1分、5分、10分、15分、30分、60分)
Air Connect Ver1.2.0では、これに加えて、データが変化した時にクラウドにデータ送信を行うイベントドリブンに対応しました。

・MAPsの節約
 イベントドリブンに設定されたデータは値が変わった時にだけクラウドにデータ送信を行います。これにより送信データ量を大幅に節約することができます。

・データチェック周期の細分化
 今まで最短1分周期でしかデータを取得できなかったのですが、イベントドリブン機能によって、最短1秒周期でデータ取得ができるようになりました。


プラン

Air Connect / Air Connect for Machine Advisor

Air Connect / Air Connect for Machine Advisorプラン



* ご契約いただいた2年目より、SIMとMachine Advisorサブスクリプション データプランの利用料を年額一括で契約更新となります。

Air Connectのデータプラン(Internet-SIM)の場合

  Lite Basic Professional Premium
通信プラン 500MB 3GB 10GB 15GB
キャリア網 NTT docomo
容量超過後の最大通信速度 256kbps

* 上記以外の通信容量をご希望の場合は、弊社担当にご相談ください。

Air Connectのデータプラン(VPN-SIM)の場合

  Lite Basic Professional Premium
通信プラン 500MB 1GB 3GB 7GB
キャリア網 NTT docomo
容量超過後の最大通信速度 30kbps

* 上記以外の通信容量をご希望の場合は、弊社担当にご相談ください。

EcoStruxure Machine Advisor サブスクリプション データプラン



Lite

Basic

Professional

Premium

通信プラン Internet-SIM
の場合
500MB 3GB 10GB 15GB
VPN-SIM
の場合
500MB 1GB 3GB 7GB
容量超過後の
最大通信速度
Internet-SIM
の場合
256kbps
VPN-SIM
の場合
30kbps
キャリア網 NTT docomo

取り扱い
データ量

最大75変数

最大150変数

最大350変数

最大1,000変数

5 MAPS

15 MAPS

35 MAPS

100 MAPS

データバックアップ期間

1年

1年

2年

2年

トラック

構成管理機能(スペアパーツ / シリアルナンバー / タスク / ダイナミックGPSトラッキング)

モニター

ダッシュボード機能(状態表示やグラフなどをウィジェットで表示)
四則演算や限界値の判定などのアプリ機能
通知および警告機能(E-mail発報)

MAPSとは

MAPとは、Machine Advisor Point の略で、Machine Advisorに送信するデータ量を単位化したものです。
また、Machine Advisorはクラウドサービスですので、そこに送信するデータ量が増えることでMAPを消費していきます。

1MAP:1か月間 毎分1変数をMachine Advisorにアップする量
1変数 x 60(1分周期) x 24時間 x 30日 → 43,200 データポイント

例1: 変数20個を毎分、24時間、30日間データを送信した場合は、20MAPsになります。 20 x 60 x 24 x 30 = 864,000 データポイント
    864,000 ÷ 432,000 = 20 MAPs

例2: 変数10個を毎分、12時間、30日間データを送信した場合は、5 MAPsになります。

サブスクリプション データプランの詳細は、EcoStruxure Machine Advisor製品ページをご覧ください。


4Gルーター(型式:MS5776JCHI-SE)製品仕様

本体寸法

W171.9×D114.0×H42.5mm(突起物を除く)
フランジを入れるとW199.0mm

本体重量

約600g

CPU

ARM Cortex-A9 1.0GHz Quadコア

GPU

i.MX6 SoC 内蔵 GPU(Vivante GC2000)

RAM容量

2GB

ROM容量

32GB(eMMC)

OS

Yocto Based Linux(Kernel 4.9.88)

LTE

Jモデル(日本向け仕様):LTE Cat.4 only
Aモデル、Eモデル(海外向けモデル):LTE,3G,2G仕向地による

電源

9~32V

海外対応

【取得済み】日本・台湾、アメリカ・カナダ、EU28ヶ国、アイスランド、ノルウェー、スイス、リヒテンシュタイン、トルコ、
ASEAN8ヶ国(インドネシア、マレーシア、 フィリピン、タイ、ブルネイ、ベトナム、ラオス、 カンボジア)、インド
【取得予定】シンガポール
* 対応国・地域は今後順次拡大予定

搭載I/F

Ethernet(10BASE-Te/100BASE-TX/1000BASE-T)
Wi-Fi(802.11 ac/a/b/g/n)
USB2.0 Type A x1
Bluetooth4.2(BLE)
RS-485/422/232C(選択可能)x1
CAN ×2
DI x4
DO x4
LED ×6
microSDXCカードスロット

動作温度

-20~+70℃

耐震性

振動:2.83G(ISO16750-3)
衝撃:50G(ISO16750-3)

防塵/防滴

IP40
