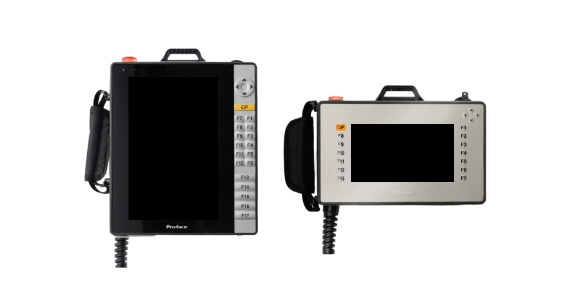

進化を遂げたハンディー
GPH6000シリーズ
オペレーションを強化
HMI - それは、工場のIoT化を実現するために、人と装置・人とネットワークをつなぐ「窓」
HMIという窓を通してつながることで、現場作業者からオフィスにいる管理職まで、全ての人が最適な形で必要な情報にアクセスできる世界を実現します。
- Size
- 10型ワイド（静電容量方式）
- 7型ワイド（アナログ抵抗膜方式）
- I/F
- COM
- LAN
- USB(Type A)
- SD
- イネーブルスイッチ
- 非常停止スイッチ
- キースイッチ
What is GPH6000シリーズ?
効率
高い解像度
解像度の高いディスプレイは小さな文字や豊富な情報を表示可能
高解像度なディスプレイは表現力が高く、精細な文字やより多くの情報を表示することが可能です。また、画面がサクサク動くため操作性が向上しています。
Upgrades
| 解像度 | 表示色 | タッチパネル方式 | 表面 | |
|---|---|---|---|---|
| PFXGPH6500WCD (10型ワイド) | WXGA | 1,600万色 | 投影型静電容量方式 | ガラストップ |
| PFXGPH6400WCD (7型ワイド) | WSVGA | 1,600万色 | アナログ抵抗膜方式 | プラスチック |
Before
| マイグレーション | 解像度 | 表示色 | タッチパネル方式 | 表面 |
|---|---|---|---|---|
| GP-4311HT | VGA | 65,536色 | アナログ抵抗膜方式 | プラスチック |
簡単なオペレーション
ティーチングに便利な十字キー
ティーチングに便利な十字キーは操作性を向上し、オペレーションを簡単にします。
Upgrades
| ナビゲーター（十字キー） | |
|---|---|
| PFXGPH6500WCD (10型ワイド) | ×1 |
| PFXGPH6400WCD (7型ワイド) |
Before
| マイグレーション | ナビゲーター（十字キー） |
|---|---|
| GP-4311HT | なし |
よく使う機能に簡単にアクセス

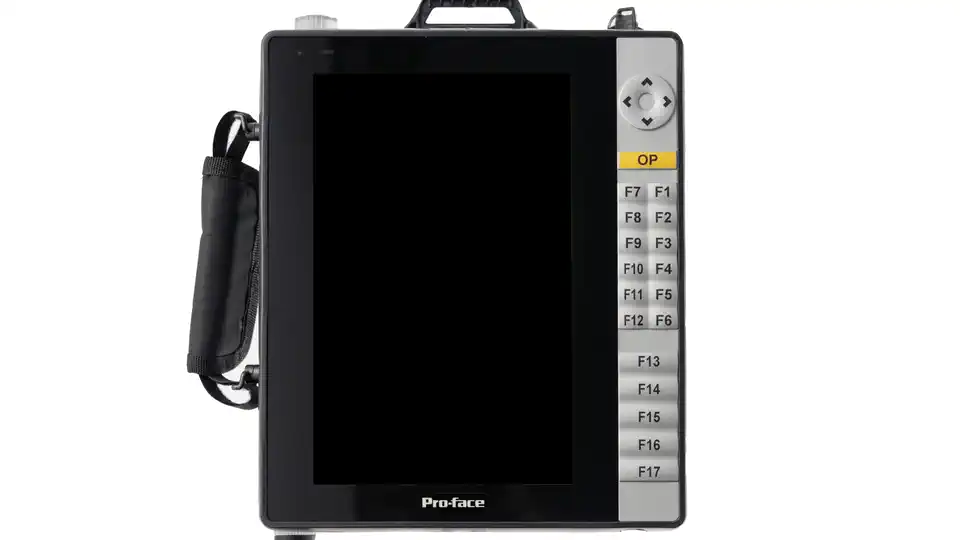

充実したファンクションキー
最大17個のファンクションキーで、よく使う機能に簡単にアクセスすることが可能です。
Upgrades
| ファンクションキー | |
|---|---|
| PFXGPH6500WCD (10型ワイド) | 最大17個 + OPスイッチ |
| PFXGPH6400WCD (7型ワイド) | 最大13個 + OPスイッチ |
Before
これまでのファンクションキーでは実現できなかった操作が可能に
| マイグレーション | ファンクションキー |
|---|---|
| GP-4311HT | 最大11個 |
一目で状態を確認

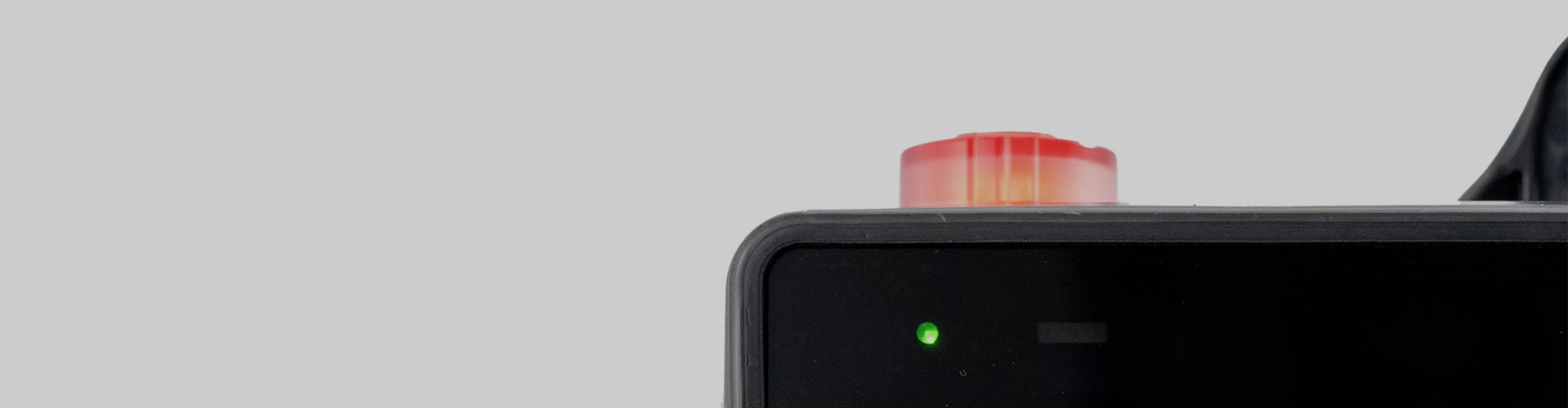

視認性が高い照光式非常停止スイッチを採用
照光式の非常停止スイッチではハンディーの状態を一目で確認できるため、安心したオペレーションを可能にします。
Upgrades
| 非常停止スイッチ | |
|---|---|
| PFXGPH6500WCD (10型ワイド) | Illuminated (Red) |
| PFXGPH6400WCD (7型ワイド) |
Before
| マイグレーション | 非常停止スイッチ |
|---|---|
| GP-4311HT | None or Red or Yellow or Gray |
選べる操作感
両手でも片手でも持てる操作感
両手での安定した操作も、片手でのタブレットのような操作も、どちらも可能な柔軟なデザインです。
Upgrades
| 持ち方 | |
|---|---|
| PFXGPH6500WCD (10型ワイド) | 片手持ちも両手持ちも可能 |
| PFXGPH6400WCD (7型ワイド) |
Before
| マイグレーション | 持ち方 |
|---|---|
| GP-4311HT | 片手持ち |
さらに安全なオペレーション
統合されたインターロック、オペレーションスイッチ、3ポジションスイッチ、キースイッチ機能搭載の設計
多数の役立つスイッチ機能で、安全な操作を実現しています。
非常停止スイッチと3ポジションスイッチはSIL3の安全機能水準を満たすために、IEC61508に準拠しています。
Upgrades
| 安全機能水準（IEC61508に準拠） | |
|---|---|
| PFXGPH6500WCD (10型ワイド) | SIL3 |
| PFXGPH6400WCD (7型ワイド) |
Before
| マイグレーション | 安全機能水準（IEC61508に準拠） |
|---|---|
| GP-4311HT | Key & OP Switch, Enable Switch & E-Stop None SIL level |
耐環境性の強化
あらゆる現場の温度に対応
あらゆる現場の環境にも対応するために、使用周囲温度の範囲を拡大しています。
Upgrades
| 使用周囲温度 | |
|---|---|
| PFXGPH6500WCD (10型ワイド) | -20~60°C |
| PFXGPH6400WCD (7型ワイド) |
Before
| マイグレーション | 使用周囲温度 |
|---|---|
| GP-4311HT | -20 ~ 60 °C |
優れた耐久性

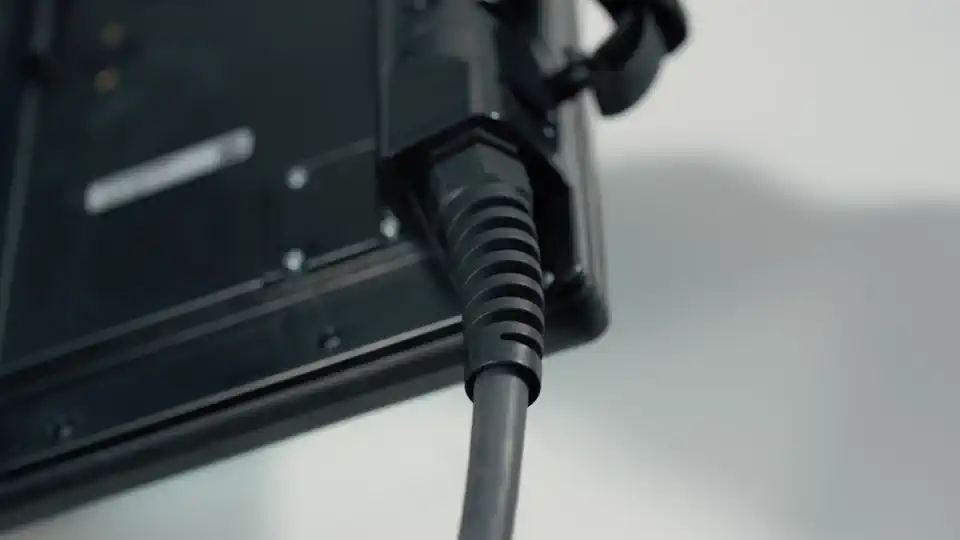

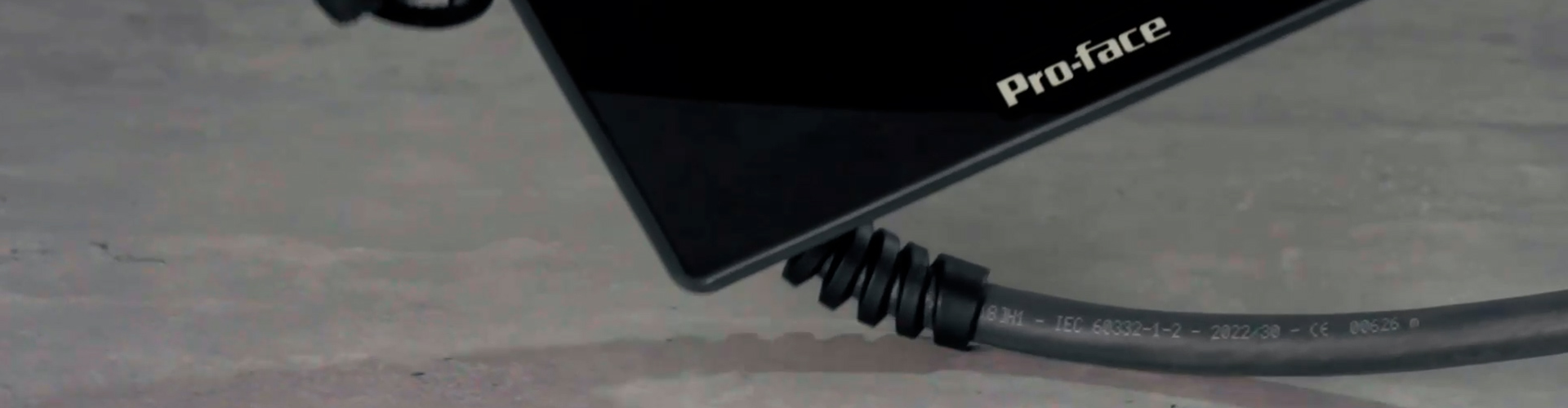

頑丈なハウジングと出っ張りのないコネクター
落としたときの衝撃や曲がる力にも耐えられるように設計し、耐久性を向上しています。
Upgrades
| ケーブル | |
|---|---|
| PFXGPH6500WCD (10型ワイド) | Designed to withstand shocksand bends (Similar to GP2000H) |
| PFXGPH6400WCD (7型ワイド) |
Before
GP4000Hが落下したときはコネクターが破損していました。
正確かつ掛けやすく改善

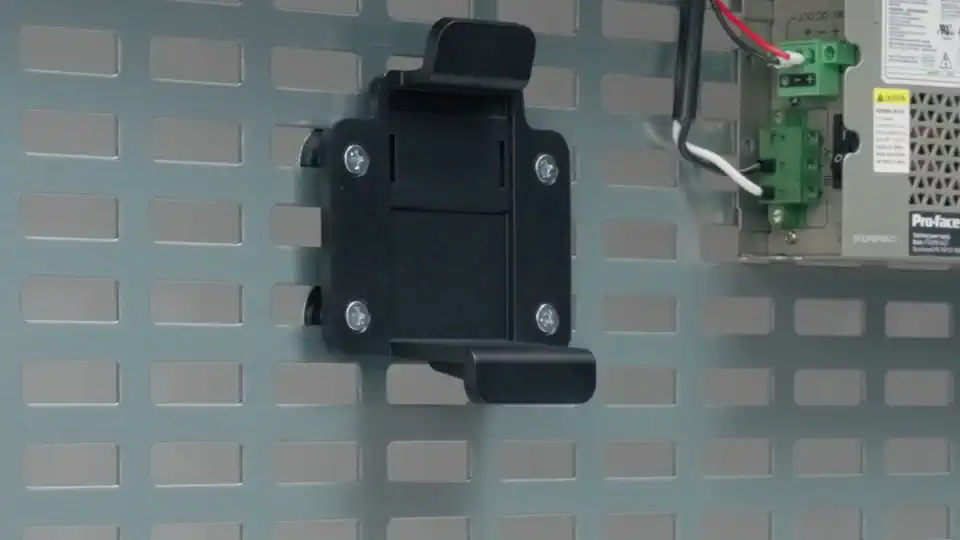

壁掛けアダプターと磁気のサポート
壁掛けアダプターによって収納が簡単でストレスフリーになりました。壁に固定して操作することも可能です。
Upgrades
| Installation | |
|---|---|
| PFXGPH6500WCD (10型ワイド) | Wall option & Magnet |
| PFXGPH6400WCD (7型ワイド) |
Before
| マイグレーション | Installation |
|---|---|
| GP-4311HT | Wall option |
柔軟性

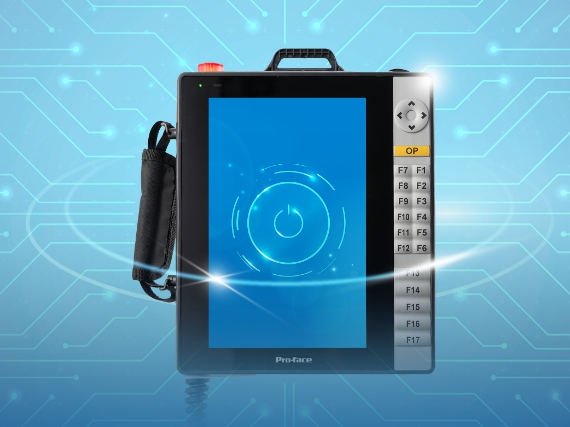

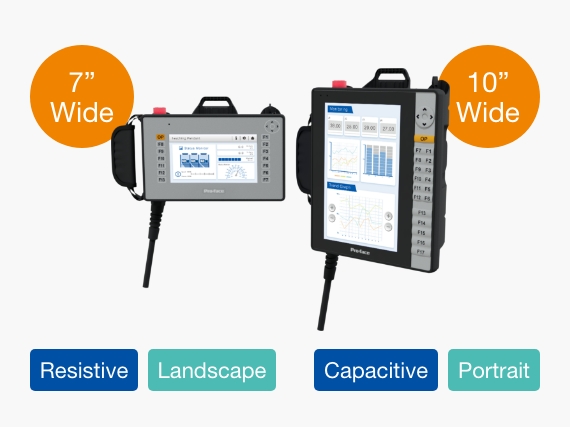

選べるラインナップ
スクリーンサイズとディスプレイタイプから選択
・スクリーンサイズ:7型ワイド・10型ワイド 1,600万色
・ディスプレイタイプ:ヨコ向き 7型ワイド・タテ向き 10型ワイド
・タッチパネル方式:アナログ抵抗膜方式 7型ワイド・静電容量方式 10型ワイド
現場の環境に合わせた設計
ケーブルの長さと接続方法を選択
・選べるケーブルの長さ: 5m・10m
・選べるケーブルのタイプ：アダプター ・ ダイレクト

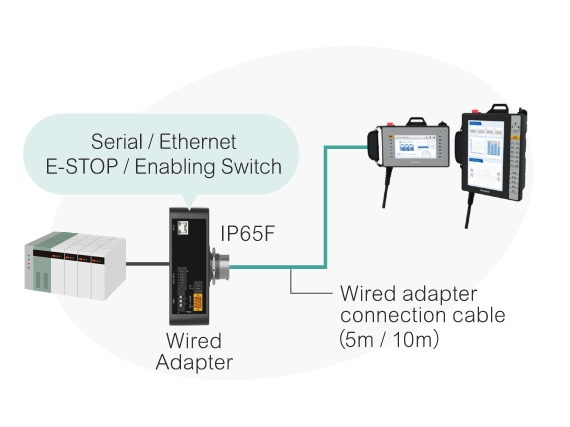

アダプターを使用した場合の構成
アダプター：産業環境向けのIP65F保護付きで使いやすいオプション
アダプター不使用でダイレクトに接続した構成
クリーンな環境向けの経済的なオプション

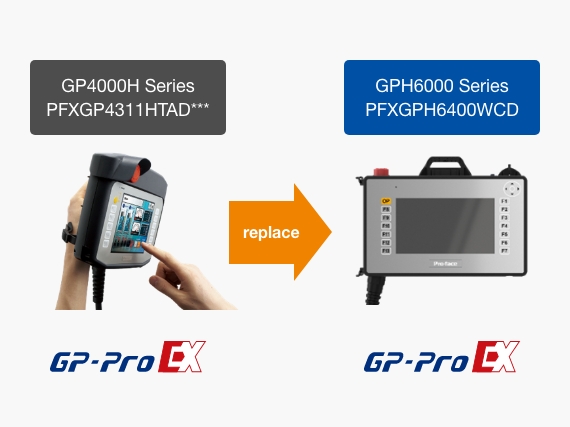

置換えのサポート
最新モデルへ簡単にアップグレード
・同じソフトウェア GP-Pro EX
・類似のデザインで操作感を維持
ファンクションキー・OP キー・キースイッチ・ 3ポジションスイッチ・照光式非常停止スイッチ
・置換えガイドブックの提供
グローバルな認証を取得
多数の認証を取得しているため、世界のあらゆる国での使用が可能
・CE・UL and cUL・RMC・KC・EAC・UKCA
接続性
OT/IT接続
幅広いフィールド機器に直接つながる
さまざまな通信ドライバーが、高度で特殊なデバイスへの接続を可能にします。同包のパーツライブラリにより、プログラミングの手間なく高度な機能が実現できます。

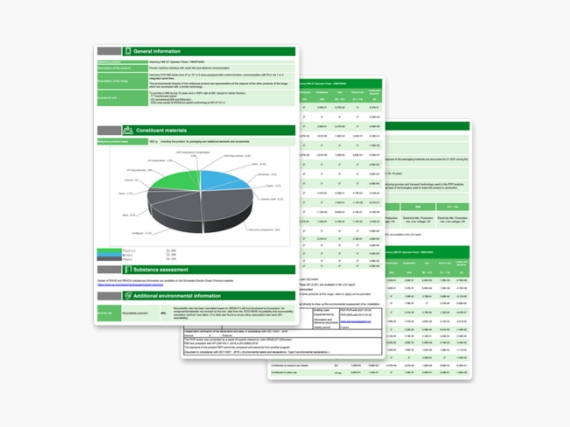

サステナビリティ
エネルギー効率

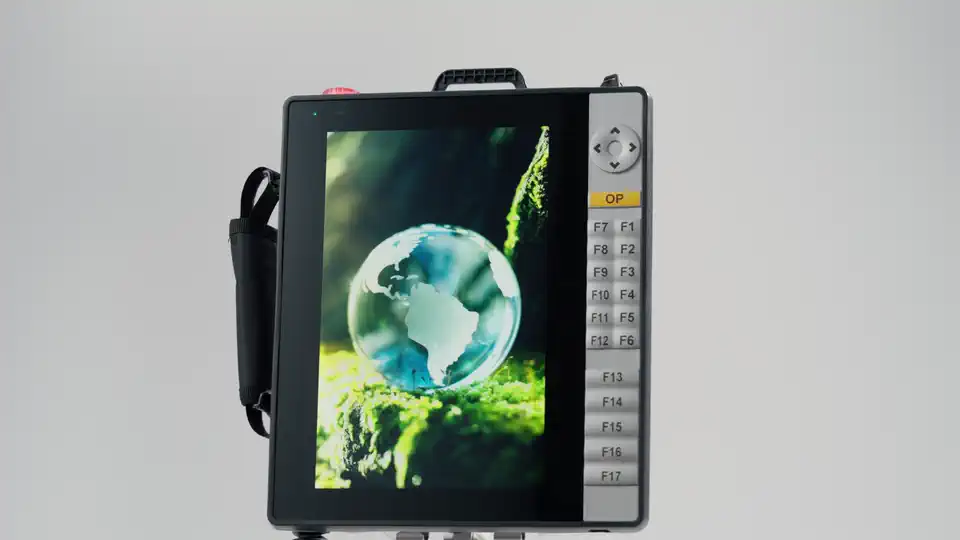

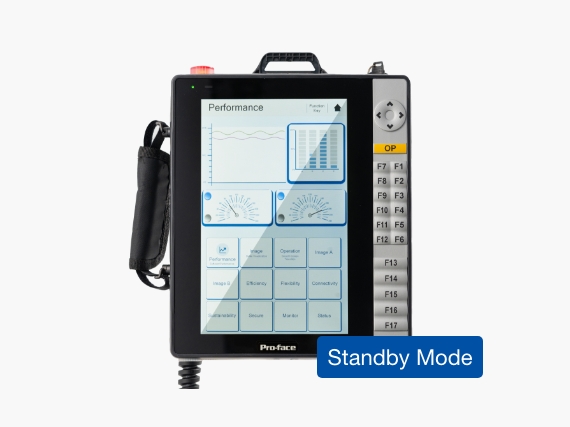

バックライトモードのオフ（スタンバイモード）
20～30％の電力消費量を削減可能
使用時のエネルギーを最小限に抑えることで、コストと電力使用量を削減することが可能です。また、それに伴い使用段階でのカーボンフットプリントを低減することが可能になります。このサステナブルな設計は、経済的利益と環境責任を両立することにつながります。
サーキュラリティ
End-of-Life Instruction
Waste Electrical and Electronic Equipment (WEEE)
Pro-face HMI はWEEE指令に準拠しています。電子廃棄物を削減し、責任ある廃棄とリサイクルを促進しています。
Repair and Maintenance Services
迅速な修理及びメンテナンスサービスで、Pro-face 製品を長期間、順調に稼働させるサポートをします。長期の利用によって電子廃棄物を削減し、環境への影響抑えることができます。

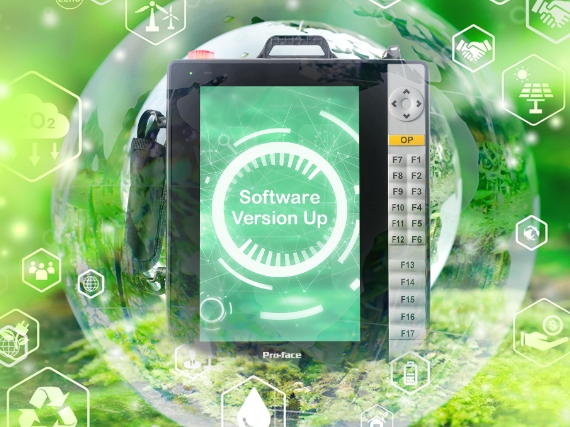

本体の長寿命化
長期間のハードウェアの互換性でサステナビリティを実現
Pro-face HMIは、ハードウェアの寿命を延ばし、ソフトウェアアップデートで機能を最新化しています。デバイスの長期利用によって、お客様のサステナビリティにも貢献します。
サイバーセキュリティ
セキュアブート
不正または悪性コードを防いでHMIの完全性を守る
それぞれのソフトウェアコンポーネントでデジタル署名を検証することで、セキュアブートは不正あるいは悪性コードを防いでHMIの完全性を保護します。
製品詳細
サポート
GPH6000シリーズのカタログやその他の情報は、こちらからご覧いただけます。
