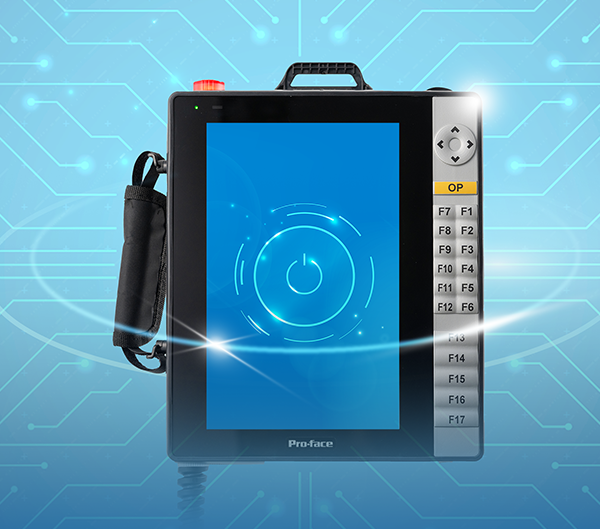

GPH6000シリーズ 特長

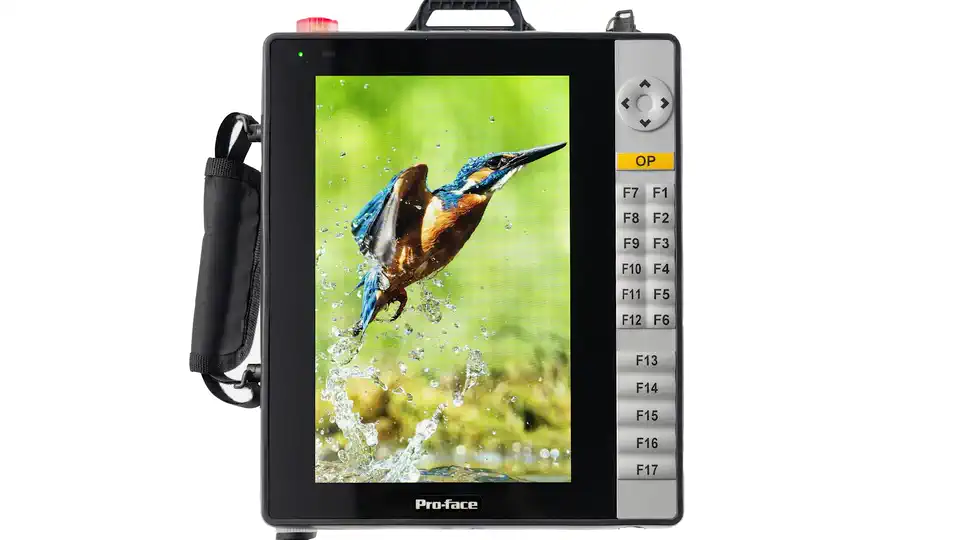

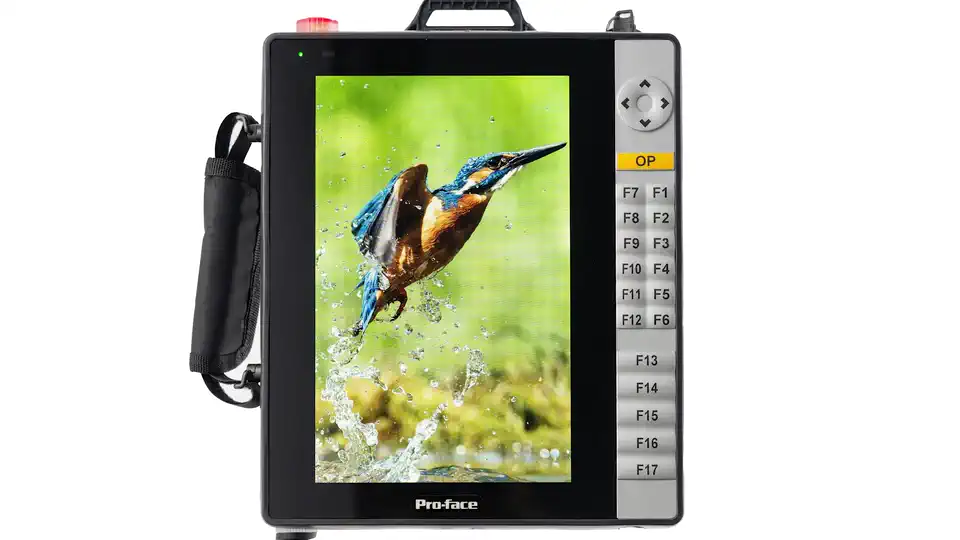

業界最大級のディスプレイサイズで操作性を向上

高解像度液晶の採用で、2画面に分けていた画面も１画面で表示可能。文字やスイッチも大きく表示できオペレーターの視認性と操作性を向上します。

解像度の高いディスプレイで小さな文字や豊富な情報を表示可能。オペレーターの視認性と操作性が向上。

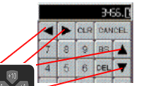

ティーチング操作に便利な十字キーを搭載

ティーチング作業を十字キーで行うことで、より直感的な操作が可能です。

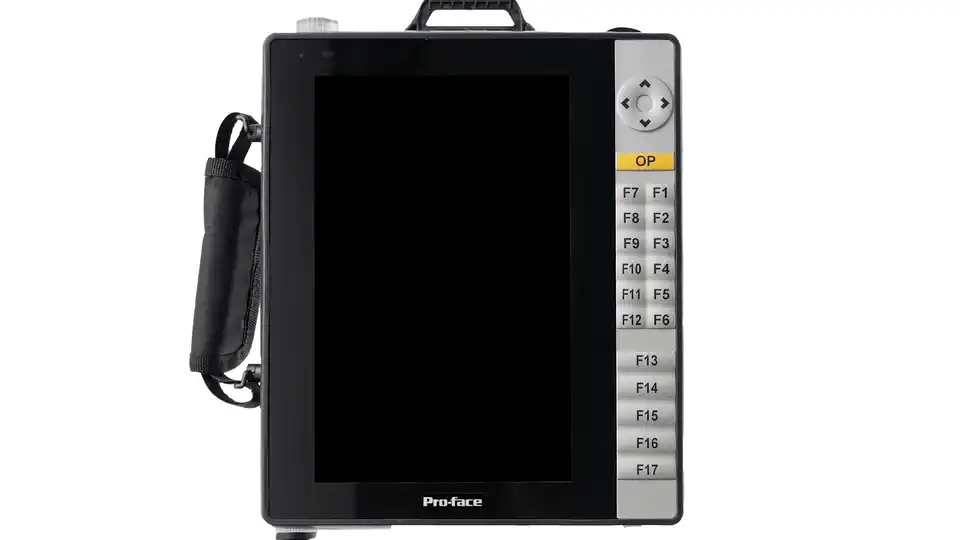

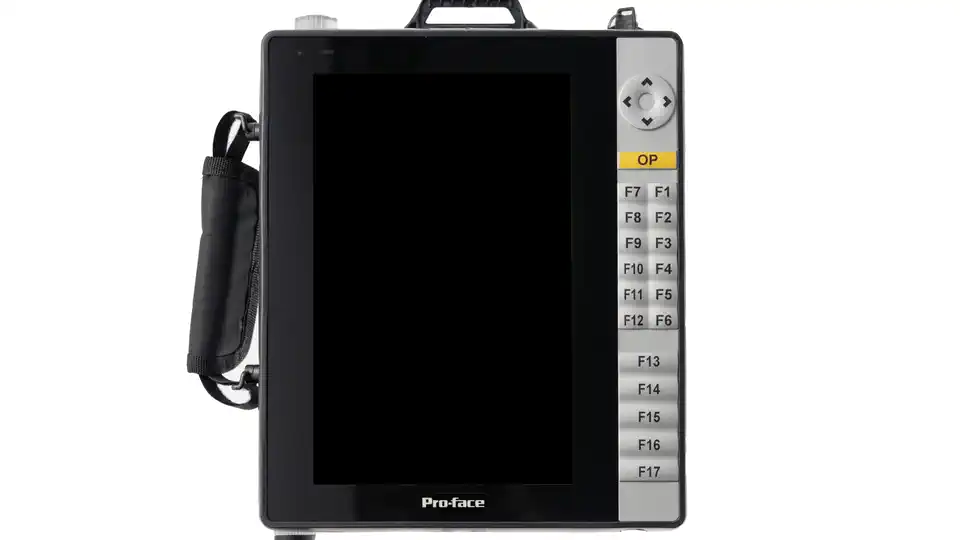

業界最多クラスの充実したファンクションキーを配置

最大17個のファンクションキーを使って、より多くの動作の割り当てができ、今まで以上に効率化を実現します。

これまでのファンクションキーでは実現できなかった操作が可能に。

照光式の非常停止スイッチで視覚的に把握

スイッチ自体が光る照光式を採用することで非常停止スイッチの状況を一目で確認できます。

赤色に点灯している間は非常停止機能が作動可能であることを確認できます。

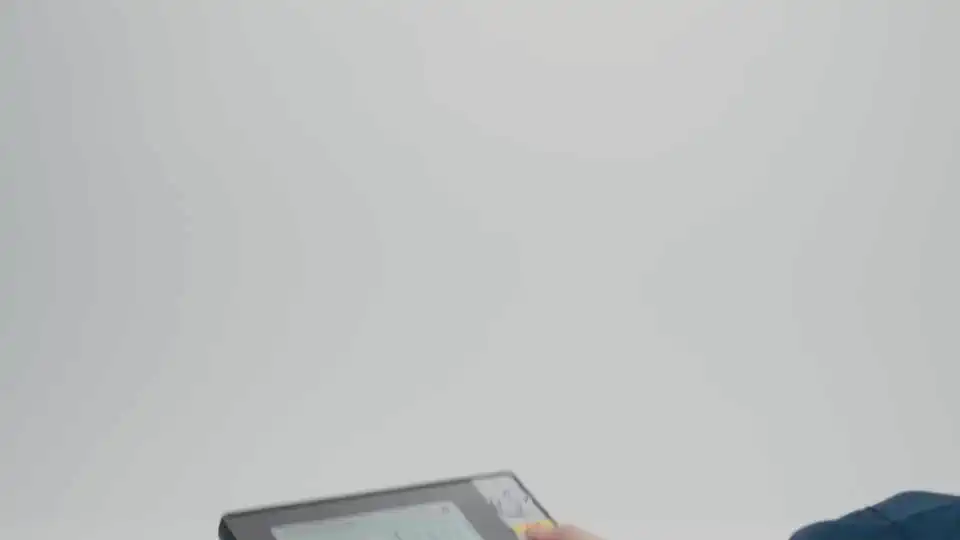

さまざまな操作スタイルに柔軟に適応し、快適性と作業効率を高めます。

両手での安定した操作も、片手でのタブレットのような操作も、 どちらも可能な柔軟なデザインです。

片手でも両手でも、各インターフェイスやスイッチが押しやすい位置に配置。10型ワイドはオプションのグリップで大型画面でも使いやすく。

オペレーションスイッチ（インターロック）、イネーブルスイッチ、キースイッチの機能を一体化して設計

多数の役立つスイッチ機能で、信頼性と安全性に優れた操作を実現しています。
非常停止スイッチとイネーブルスイッチはSIL3の安全機能水準を満たすために、IEC61508 に準拠しています。

機械制御システムと組み合わせて使用することで、高い安全機能性能水準 (PL) と安全度水準 (SIL) を満たすことが可能です。

使用周囲温度-20℃～60℃で過酷な現場環境にの温度に対応

使用周囲温度が拡大したことで、さらに幅広い環境で装置の操作や監視が可能になります。

低温・高温の環境下でも離れた位置から安全にHMIの操作を可能にします。

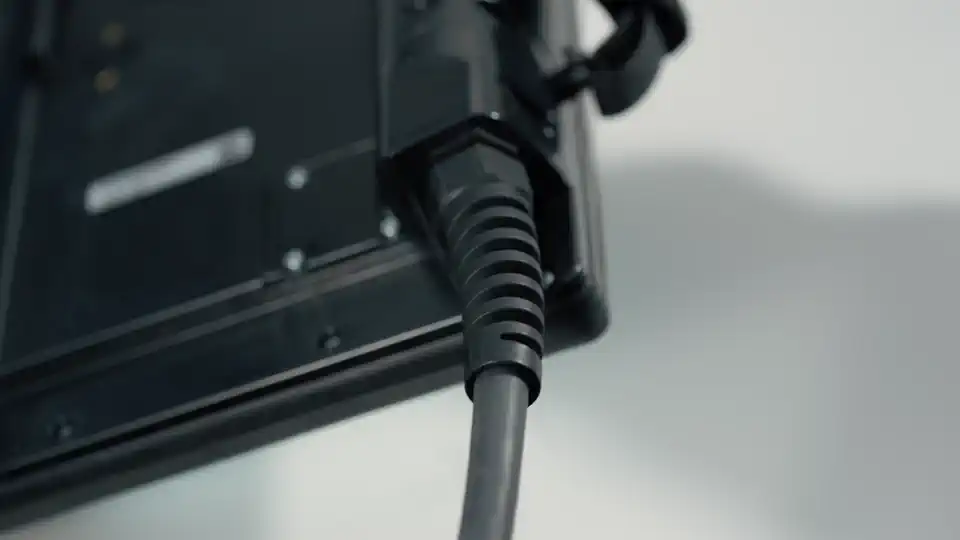

頑丈なハウジングと出っ張りのないコネクター

落下しても破損しにくいコネクター形状。変換アダプターは金属コネクターを採用し、より耐久性を強化しました。

落としたときの衝撃や曲がる力にも耐えられるように設計。

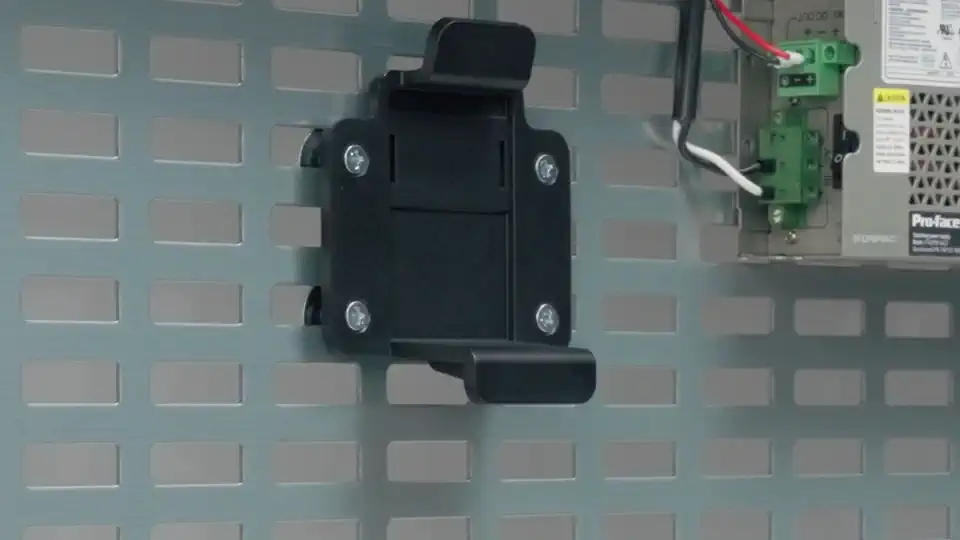

壁掛けアダプターと磁気のサポート

壁に固定して操作ができ、現場の環境やオペレーターの使い勝手に合わせて、柔軟な使い方が可能です。

壁掛けアダプターによって収納が簡単でストレスフリーになりました。また、引っ掛け穴の改善とマグネットで安定性が向上しました。

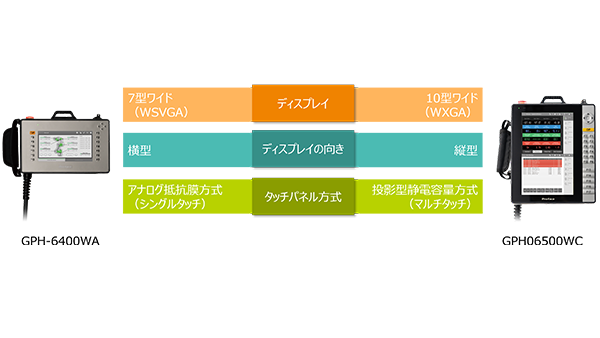

画面サイズとディスプレイタイプから選択

• ディスプレイ

• 　7型ワイド（WSVGA）
• 　10型ワイド（WXGA）
• ディスプレイの向き

• 　7型ワイド:横型
• 　10型ワイド:縦型
• タッチパネル方式
• 　7型ワイド:アナログ抵抗膜方式（シングルタッチ）
• 　10型ワイド:投影型静電容量方式（マルチタッチ）

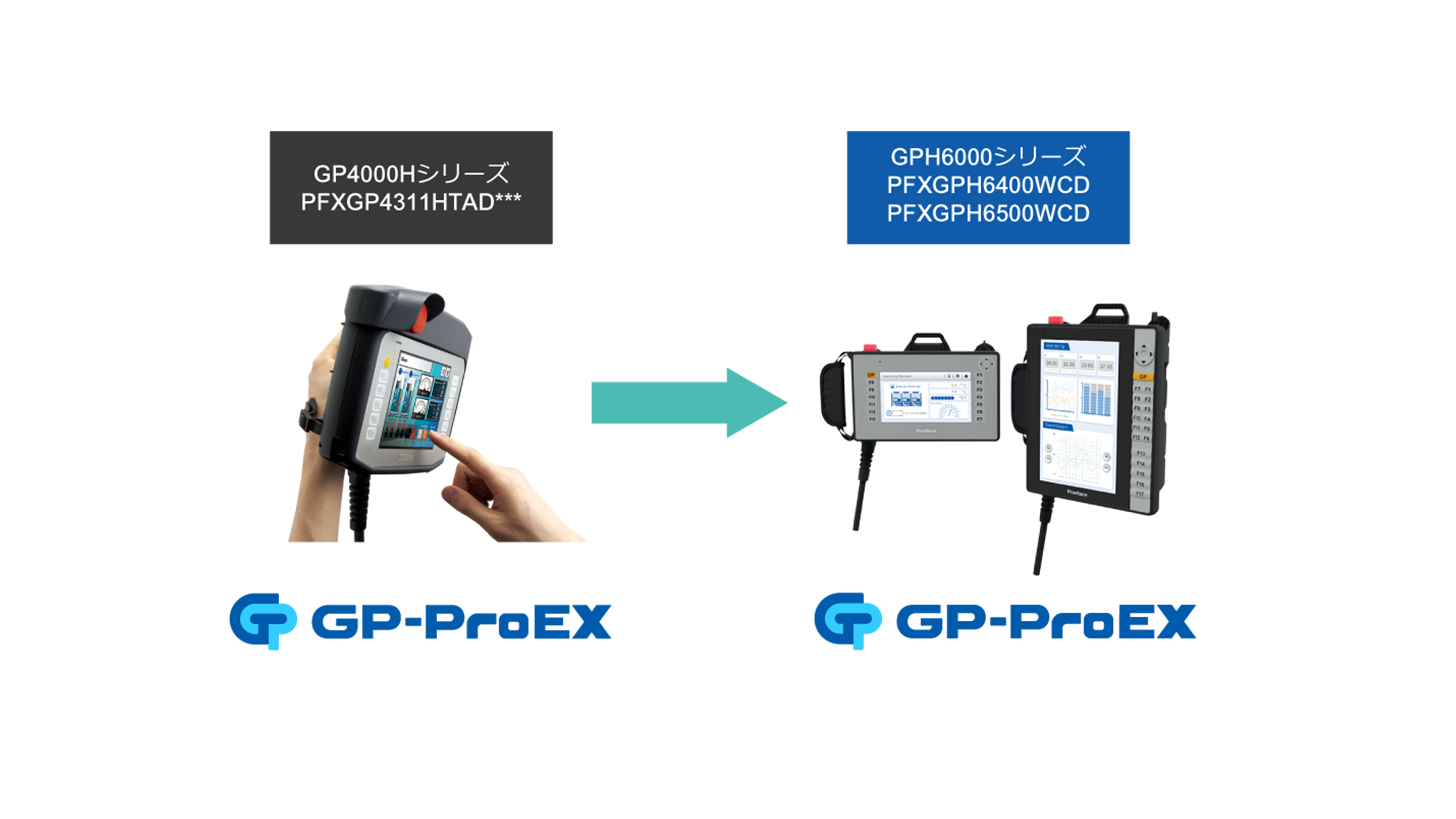

最新機種へアップグレード

• 同じ画面作成ソフトウェア（GP-Pro EX）を使用して、プロジェクトをコンバート
• 類似のデザインで操作感を維持 (ファンクションキー・オペレーションキー・キースイッチ・イネーブルスイッチ・照光式非常停止スイッチ)
• 置換えの注意点や旧機種との相違点をまとめた置換えBOOKの提供

多数の認証を取得しているため、世界のあらゆる国での使用が可能

• CE
• UL、cUL
• RCM
• KC
• EAC
• UKCA

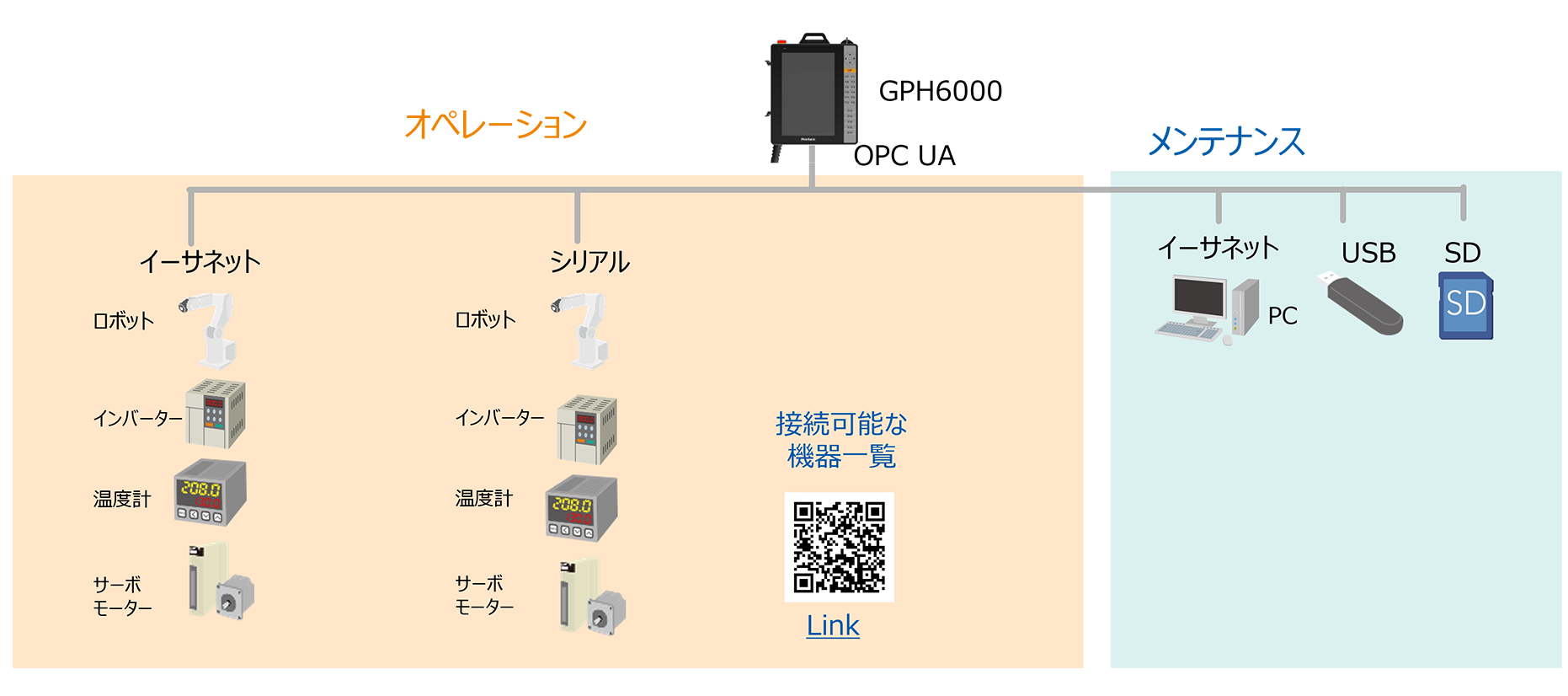

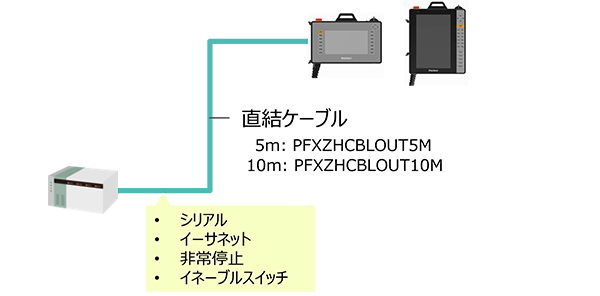

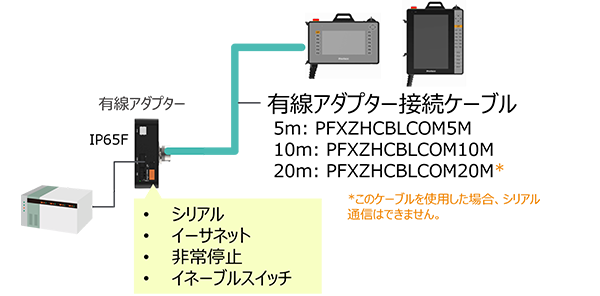

幅広いフィールド機器に直接つながる

豊富な通信ドライバーで、高度で特殊な機器との接続を可能にします。また、サンプル画面やライブラリーにより、プログラミングの手間なく高度な機能が実現できます。

製品に関する環境情報をデジタルで開示

『Environmental Data Program（EDP）』とは、製品の環境特性やフットプリントを項目ごとに測定し、評価する取り組みです。 本プログラムでは、シュナイダーエレクトリックの全製品で環境に関する多数の情報を記載したデータシートを公開します。カーボンフットプリント、再生材の使用率、エネルギー効率、廃棄時のリサイクル可能性など、製品の環境への影響に関する情報をご提供します。これまで提供されていた5項目に加え、現在は14項目に拡充され、製品の環境負荷をより幅広く、深く理解できるようになりました。
ダウンロード

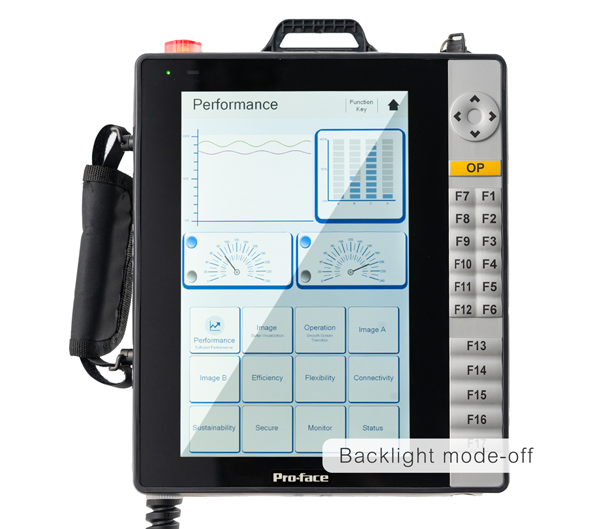

バックライトをオフ（スタンバイモード）

20～30％の電力消費量を削減可能

使用時の消費電力を最小限に抑えることで、 コストと使用段階でのカーボンフットプリントを低減することが可能になります。このサステナブルな設計は、経済的利益と環境責任を両立することにつながります。

製品寿命時の手順

Waste Electrical and Electronic Equipment (WEEE/電気電子廃棄物)

Pro-faceのHMIはWEEE指令に準拠しています。電子廃棄物を削減し、責任ある廃棄とリサイクルの促進に貢献しています。


修理とメンテナンスサービス

修理及びメンテナンスサービスで、Pro-face製品を長期間、順調に稼働させるサポートをします。長期の利用によって電子廃棄物を削減し、環境への影響抑えることができます。

長期間にわたるハードウェアの互換性でサステナビリティを実現

Pro-face HMIは、ハードウェアの寿命を延ばし、ソフトウェアアップデートで機能を最新化しています。製品の長期利用化により、お客様にとってのサステナビリティにも貢献します。

不正または悪意のあるコードを防ぎ、HMIの完全性を守る

重要な産業オペレーションをサイバー脅威から守るためには強力なセキュリティーが必要です。

それぞれのソフトウェアコンポーネントでデジタル署名を検証することで、セキュアブートは不正あるいは悪性コードを防いでHMIの完全性を保護します。
