製品概要

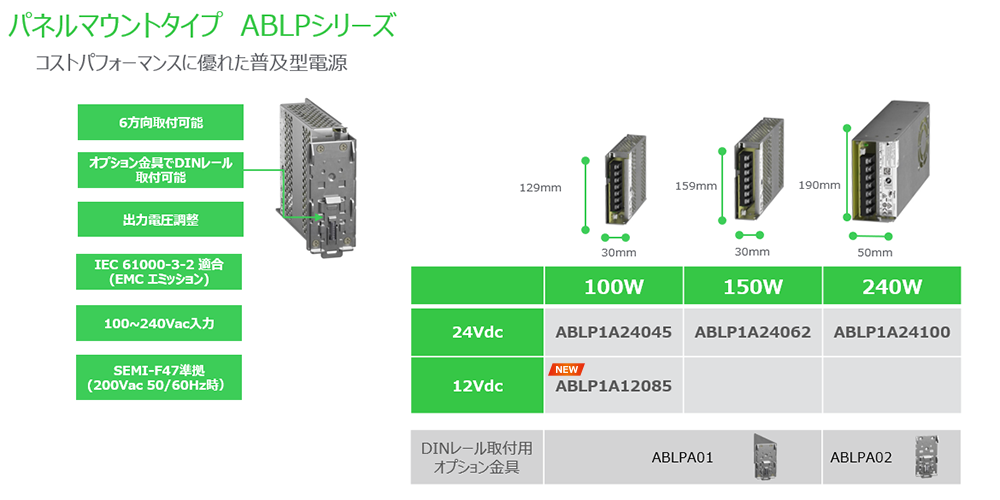

パネルマウントタイプ ABLPシリーズ
ローコストパネルマウントタイプ ABL2シリーズ
 |  |  |  |  |  |  | |
| 出力容量 | 36W | 53W | 108W | 156W | 200W | 252W | 351W |
| 製品型式 | ABL2REM24015K | ABL2REM24020K | ABL2REM24045K | ABL2REM24065K | ABL2REM24085K | ABL2REM24100K | ABL2REM24150K |
| 製品型式 | DC24V | ||||||
| 取付 | パネルマウント | パネルマウント *パネル形状やサイズによってマウントできない場合、オプション（ABL2K01）を使用 | |||||
| DINレール *オプション（ABL2K02）が必要 | |||||||
| ABL2シリーズ用 オプション金具 | ABL2K01 パネル取り付け用 オプション金具 |  | ABL2K02 35mm DINレール取付用オプション金具 |  | ABL2K03A L型取付金具 |  |
|---|
詳細仕様
パネルマウントタイプ ABLPシリーズ
| 製品レンジ名称 | ABLP パネルマウントタイプ | ||||
|---|---|---|---|---|---|
| 型式 | ABLP1A12085 | ABLP1A24045 | ABLP1A24062 | ABLP1A24100 | |
| 製品写真 |  |  |  |  | |
| 入力電圧 | 100～240Vac（単相） | ||||
| 出力電圧 | 12Vdc | 24Vdc | |||
| 出力電力 | 100W | 100W | 150W | 240W | |
| 出力電流 | 8.5A | 4.5A | 6.2A | 10A | |
| 寸法 | 幅 | 97mm | 93mm | ||
| 高さ | 30mm | 50mm | |||
| 奥行き | 129mm | 159mm | 190mm | ||
| 製品重量 | 0.3㎏ | 0.36kg | 0.85kg | ||
| 筐体材質 | アルミニウム | ||||
| 取付方法 | パネルマウント（ネジ取付）/DINレール（オプション） | ||||
| 取付方向 | 6方向 | ||||
| 使用周囲温度 | -30～70℃ （結露/氷結無きこと） | -10～70℃ （結露/氷結無きこと） | |||
| 温度ディレーティング | - | ||||
| 一般仕様 | 並列/直列運転 | 並列可/直列可（２台まで） | |||
| 入力電圧範囲 | AC90～264V | ||||
| 周波数 | 50/60Hz | ||||
| 効率 | 88％ 230Vac時 | 89％ 230Vac時 | 88.8％ 230Vac時 | 87％ 230Vac時 | |
| 力率 | 0.55 115Vac時 0.45 230Vac時 | 0.95 115Vac時 0.91 230Vac時 | |||
| リーク電流 | 1mA 240Vac時 | ||||
| 突入電流 | 45A以下 115Vac時 85A以下 230Vac時 | 35A以下 115Vac時 70A以下 230Vac時 | 35A以下 115Vac時 60A以下 230Vac時 | ||
| 消費電力 | 21W | 20W | 29W | 36W | |
| 消費電流 | 2.3A以下 115Vac時 1.5A以下 230Vac時 | 3.2A以下 115Vac時 1.9A以下 230Vac時 | 3.6A以下 115Vac時 1.8A以下 230Vac時 | ||
| 起動時間 | 500ms以下 | 1,200ms以下 | |||
| 出力保持時間 | 20ms以上 115Vac時,40ms以上 230Vac時 | ||||
| 出力電圧可変範囲 | 調整ボリュームにて10.8～13.2Vdc | 調整ボリュームにて 21.6～26.4Vdc | |||
| リップルノイズ電圧 | 120mVp-p以下（20MHz） | 150mVp-p以下（20MHz） | 170mVp-p以下（20MHz） | 150mVp-p以下（20MHz） | |
| 出力保護タイプ | 過温度保護: マニュアル復帰 過電流/短絡保護: 自動復帰 過電圧保護: マニュアル復帰 | ||||
| 接続端子 | ネジ式 | ||||
| 接続ケーブル | 入出力エンドグロメット有:0.75～1.5mm2（AWG 18～AWG 16） 入出力エンドグロメット無:0.75～2.5mm2（AWG 18～AWG 14） | ||||
| 期待寿命 | 10年間（キャパシター） | ||||
| MTBF | 70万時間 25℃ 100％ロード時 SR-332準拠 | ||||
| 試験仕様 | 静電気放電 EN/IEC 61000-4-2 準拠 放射無線周波磁界 EN/IEC 61000-4-3 準拠 バーストノイズ IEC 61000-4-4 準拠 サージ EN/IEC 61000-4-5 準拠 RF伝導妨害 EN/IEC 61000-4-6 準拠 電源周波数磁界 EN/IEC 61000-4-8 準拠 電圧ディップ/瞬停 EN/IEC 61000-4-11 準拠 高調波抑制 EN/IEC 61000-3-3 準拠 無線妨害 IEC 55016-2-3 準拠 電圧変動 IEC 55016-1-2,-2-1 準拠 | ||||
| 環境仕様 | 製品認証 | CE CUL listed CUL recognized RCM CB Scheme EAC | |||
| 製品規格 | CSA C22.2 No 61010-1 CSA C22.2 No 61010-2-201 CSA C22.2 No 62368-1 EN 61000-3-2 EN 61000-3-3 EN 61000-6-1 EN 61000-6-2 EN 61000-6-3 EN 61000-6-4 EN 61010-2-201 EN 62368-1 EN/IEC 61010-1 EN/IEC 61204-3 UL 61010-1 UL 61010-2-201 UL 62368-1 | ||||
| EMC | EN 61000-6-3、EN 61000-6-4 | ||||
| 過電圧カテゴリー | OVC Ⅱ | ||||
| 基板コーティング | 無 | ||||
| 保護構造 | IP10 | ||||
| 保存環境温度 | -40～85℃（結露/氷結無きこと） | -25～85℃ （結露/氷結無きこと） | |||
| 湿度（25℃時） | 95% RH以下 | ||||
| 使用高度 | 5,000m | ||||
| 汚染度 | 2 | ||||
| 耐振動 | 3.0mm（2～９Hz） /10m/s2（9～200HZ） IEC60068-2-6 | ||||
| 耐衝撃性 | 100m/s2 | ||||
| 絶縁耐力 | 3,750Vac （入力出力間） | 3,000Vac （入力出力間） | |||
| 環境保全 | REACH規制 | 対応 | |||
| 環境パラメーター | 3M4 IEC 60721-3-3準拠 | ||||
| Green Premiunm | - | ||||
| EU RoHs指令 | 予知的法令遵守（宣言） | ||||
| 水銀 | 未使用 | ||||
| China RoHS規制 | 法令遵守宣言 | ||||
| WEEE規制 | 準拠 | ||||
| 保証規定 | 購入後3年間無償保証 新品交換、無償保証期間終了後、新品購入、使用条件外は18カ月保証 | ||||
ローコストパネルマウントタイプ ABL2シリーズ
| 製品レンジ名称 | ローコストパネルマウントタイプ ABL2Kシリーズ | |||||||
|---|---|---|---|---|---|---|---|---|
| 型式 | ABL2REM24015K | ABL2REM24020K | ABL2REM24045K | ABL2REM24065K | ABL2REM24085K | ABL2REM24100K | ABL2REM24150K | |
| 製品写真 | | | | | | | | |
| 入力電圧 | 100～240Vac（単相） | |||||||
| 出力電圧 | 24Vdc | |||||||
| 出力電力 | 36W | 53W | 108W | 156W | 200W | 252W | 351W | |
| 出力電流 | 1.5A | 2.2A | 4.5A | 6.5A | 8.3A | 10.5A | 14.6A | |
| 寸法 | 幅 | 99mm | 129mm | 159mm | 215mm | |||
| 高さ | 82mm | 97mm | 97mm | 115mm | ||||
| 奥行き | 30mm | 30mm | 30mm | 30mm | ||||
| 製品重量 | 0.23kg | 0.25kg | 0.35kg | 0.44kg | 0.73kg | 0.75kg | 0.79kg | |
| 筐体材質 | アルミニウム | |||||||
| 取付方法 | パネルマウント（ネジ取付）/DINレール（オプション） | |||||||
| 取付方向 | 4方向 | |||||||
| 使用周囲温度 | -30～70℃（結露/氷結無きこと） | |||||||
| 一般仕様 | 並列/直列運転 | 無し | ||||||
| 入力電圧範囲 | 85～264Vac | 176～264Vac 88～132Vac | 90～132Vac 180～264Vac | |||||
| 周波数 | 50/60Hz（47～63Hz） | |||||||
| 効率 | 87% | 89 % | 87 % | |||||
| 力率 | 0.45 | 0.5 | ||||||
| 突入電流 | 45A 100～240Vac | 50A 100～240 Vac | 90～132Vac 180～264Vac | |||||
| 消費電力 | 5.4W | 7.9W | 13.3W | 19.3W | 24.7W | 37.6W | 52.4W | |
| 消費電流 | 0.4A 240Vac時 | 0.6A 240Vac時 | 1.1A 240Vac時 | 1.5A 240Vac時 | 2A 240Vac時 | 2.5A 240Vac時 | 3.3A 240Vac時 | |
| 出力保持時間 | 12ms以上 115Vac時 | 10ms以上 115Vac時 | 35ms以上 115Vac時 | 12ms以上 115Vac時 | ||||
| 出力電圧可変範囲 | 20.4～27.6Vdc | |||||||
| 出力保護タイプ | 過温度保護: 自動復帰 過電流/短絡保護: 自動復帰 過電圧保護: 自動復帰 | |||||||
| 接続端子 | ねじ式 | |||||||
| 接続ケーブル | AWG22～AWG10,0.3sq～5.5sq | |||||||
| MTBF | 60万時間 25℃ | |||||||
| 試験仕様 | 電磁両立性（EHS） IEC 61000-6-2 level A準拠 | |||||||
| 環境仕様 | 製品認証 | EAC IC KC RCM CE | ||||||
| EMC | EN 55022 class B 準拠 | |||||||
| 過電圧カテゴリー | OVC II | |||||||
| 基板コーティング | 無 | |||||||
| 保護構造 | IP20 IEC 62368-1準拠 | |||||||
| 保存環境温度 | -40～85 ℃ | |||||||
| 湿度（25℃時） | 10～95 % | |||||||
| 使用高度 | 5000 m | |||||||
| 汚染度 | 2 | |||||||
| 耐振動 | 4 gn （f= 10…500 Hz） IEC 61131-2準拠 | |||||||
| 絶縁耐力 | 2000Vac （入力出力間） | |||||||
| 環境保全 | REACH規制 | SVHC未使用 | ||||||
| EU RoHs指令 | 予知的法令遵守（宣言） | |||||||
| 水銀 | 非使用 | |||||||
| China RoHS規制 | 法令遵守宣言 | |||||||
| 保証規定 | 購入後3年間無償保証 新品交換、無償保証期間終了後、新品購入、使用条件外は18カ月保証 | |||||||
