スイッチング電源 Phaseoシリーズ

工業用途に適合した
24Vdc対応のスイッチング電源

・単相100 ~ 240Vac入力対応
・用途に合わせて15 ~ 120Wまでの4機種
・DINレール取付け
・各保護機能を搭載し電力品質を確保

仕様

製品名 Phaseoシリーズ

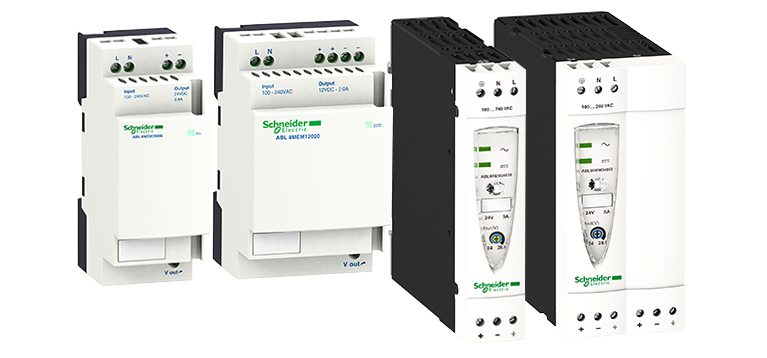

製品イメージ
型式 ABL8MEM24006 ABL8MEM24012 ABL8REM24030 ABL8REM24050
一般仕様 入力電圧 100 ~ 240Vac N-L1
100 ~ 240Vac L1-L2
120 ~ 250Vdc
100 ~ 240Vac N-L1
100 ~ 240Vac L1-L2
110 ~ 220Vdc
出力電圧 24Vdc
出力電流 0.6A 1.2A 3A 5A
出力電力 15W 30W 72W 120W
出力保護 短絡保護、発熱保護 低電圧保護 トリップ(U < 0.8 x Un)
短絡保護 自動リセット
過電圧保護 トリップ(U > 1.5 x Un)
過負荷保護 1.1 x In
入力電圧範囲 85 ~ 264V 85 ~ 264V、100 ~ 250V
周波数 47 ~ 63Hz
突入電流 20A以下 30A以下
消費電流 0.4A(100V)
0.25A(240V)
0.65A(100V)
0.4A(240V)
1.46A(100V)
0.83A(240V)
1.9A(100V)
1.2A(240V)
ホールド時間 150ms以上(230V)、10ms以上(100V) 10ms以上(240V)、10ms以上(100V)
接続仕様 出力端子: 2 x 0.14 ~ 2 x 2.5mm² AWG26 ~ AWG14
入力端子: 2 x 0.14 ~ 2 x 2.5mm² AWG26 ~ AWG14
出力端子(接地): 1 x 0.14 ~ 1 x 2.5mm² AWG26 ~ AWG14
出力端子: 2 x 0.14 ~ 2 x 2.5mm² AWG26 ~ AWG14
入力端子(接地): 1 x 0.14 ~ 1 x 2.5mm² AWG26 ~ AWG14
入力端子: 2 x 0.14 ~ 2 x 2.5mm² AWG26 ~ AWG14
取付方法 DINレール、ネジ取付
取付方向 垂直方向
試験仕様 高調波電流 EN/IEC 61000-3-2 準拠
雑音端子電圧 EN 55022 Class B 準拠
放射ノイズ EN 50081-1 準拠
サージ EN/IEC 61000-4-5 準拠
雷サージ IEC 61000-4-4 準拠
放射無線周波磁界 EN/IEC 61000-4-3 準拠
電圧ディップ/瞬停 IEC 61000-4-11 準拠
RF伝導妨害 EN/IEC 61000-4-6 準拠
静電気放電 EN/IEC 61000-4-2 準拠
雑音端子電圧 EN 55022 Class B 準拠
電界強度 EN 55011 準拠
放射ノイズ EN 50081-1 準拠
サージ EN/IEC 61000-4-5 準拠
雷サージ IEC 61000-4-4 準拠
放射無線周波磁界 EN/IEC 61000-4-3 準拠
電圧ディップ/瞬停 IEC 61000-4-11 準拠
RF電動妨害 EN/IEC 61000-4-6 準拠
静電気放電 EN/IEC 61000-4-2 準拠
質量 0.1kg 0.195kg 0.52kg 1kg
外形寸法図 W36 x H100 x D59 mm W54 x H100 x D59 mm W27 x H120 x D120 mm W54 x H120 x D120 mm
環境仕様 関連規格・規制
環境特性 セーフティ SELV、EN/IEC 60950-1 準拠、EMC EN/IEC 61204-3、EN/IEC 61000-6-2、EN 61000-6-3、EN 55022 Class B 準拠 セーフティ SELV、EN/IEC 60950 準拠、EMC EN/IEC 61000-6-2、EN 50082-2、EN 50081-1 準拠
IP保護等級 IP20 EN/IEC 60529 準拠
使用周囲温度 -25 ~ 70℃ 0 ~ 60℃
保存周囲温度 -40 ~ 70℃ -25 ~ 70℃
湿度 0 ~ 95%(保存)、0 ~ 90%(運転時) 0 ~ 95%(結露無きこと)
過電圧カテゴリー Class II VDE 0106-1 準拠 Class I VDE 0106-1 準拠
絶縁耐力 3000V(入力出力間) 500V (出力間)、500V (出力接地間)
3000V(入力出力間)、3000V (入力接地間)
