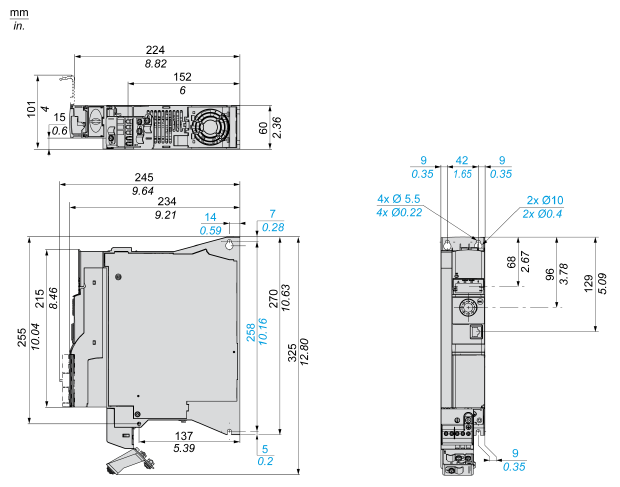

インバーター Altivar ATV320 外形寸法図/重量

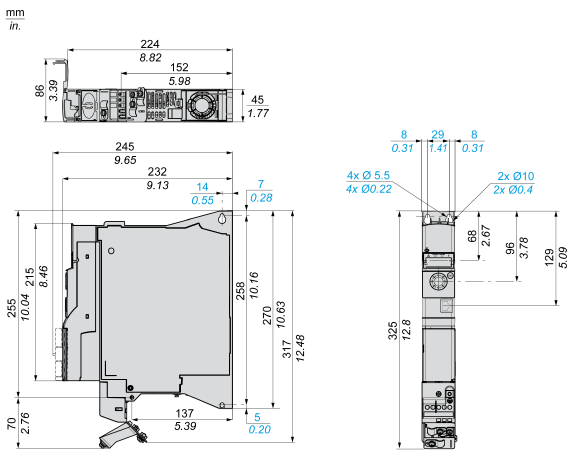

フレームサイズ 1B

ATV320U02M2B～ATV320U07M2B、ATV320U04N4B～ATV320U15N4B

製品型式 重量 kg (lb)
ATV320U02M2B 1.59 (3.5)
ATV320U04M2B～ATV32007M2B 1.65 (3.64)
ATV320U04N4B 1.62 (3.57)
ATV320U06N4B、ATV320U07N4B 1.72 (3.8)
ATV320U11N4B、ATV320U15N4B 1.70 (3.75)

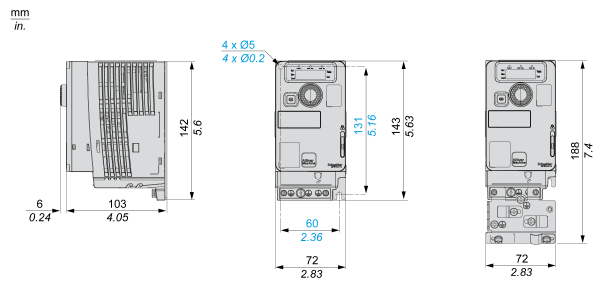

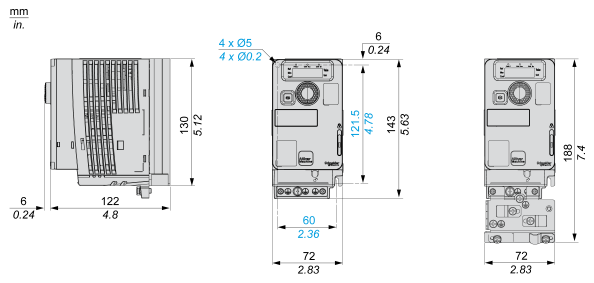

フレームサイズ 1C

ATV320U02M2C、ATV320U02M3C

製品型式 重量 kg (lb)
ATV320U02M2C、ATV320U02M3C 0.80 (1.76)

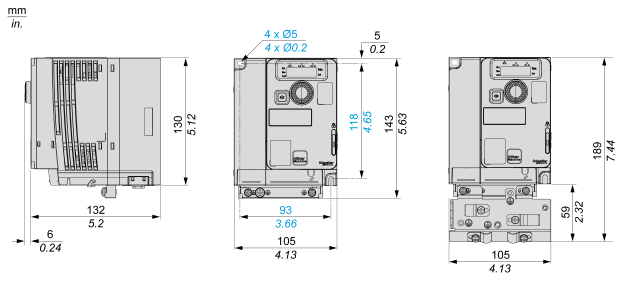

ATV320U04M2C、ATV320U04M3C

製品型式 重量 kg (lb)
ATV320U04M2C 1.0 (2.2)
ATV320U04M3C 0.90 (1.98)

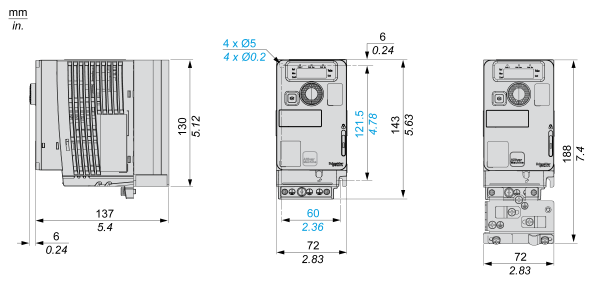

ATV320U06M2C、ATV320U07M2C

製品型式 重量 kg (lb)
ATV320U06M2C、ATV320U07M2C 1.10 (2.42)

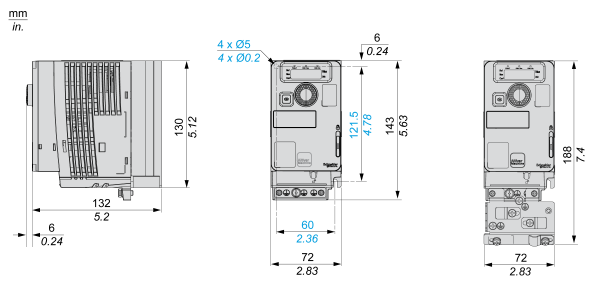

ATV320U06M3C、ATV320U07M3C

製品型式 重量 kg (lb)
ATV320U06M3C、ATV320U07M3C 1.0 (2.2)

フレームサイズ 2B

ATV320U11M2B～ATV320U22M2B、ATV320U22N4B～ATV320U40N4B

製品型式 重量 kg (lb)
ATV320U11M2B、ATV320U15M2B 1.95 (4.30)
ATV320U22M2B 2.07 (4.56)
ATV320U22N4B 2.32 (5.11)
ATV320U30N4B 2.12 (4.67)
ATV320U40N4B 2.17 (4.78)

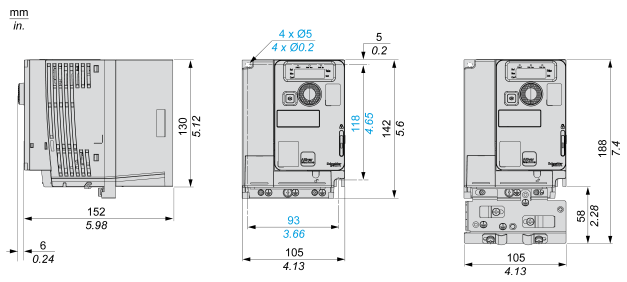

フレームサイズ 2C

ATV320U11M2C～ATV320U22M2C、ATV320U04N4C～ATV320U15N4C、ATV320U07S6C、ATV320U15S6C

製品型式 重量 kg (lb)
ATV320U04N4C～ATV320U07N4C 1.20 (2.65)
ATV320U11N4C、ATV320U15N4C、ATV320U07S6C、ATV320U15S6C 1.30 (2.87)
ATV320U11M2C～ATV320U22M2C 1.60 (3.53)

ATV320U11M3C～ATV320U22M3C

製品型式 重量 kg (lb)
ATV320U11M3C～ATV320U22M3C 1.40 (3.08)

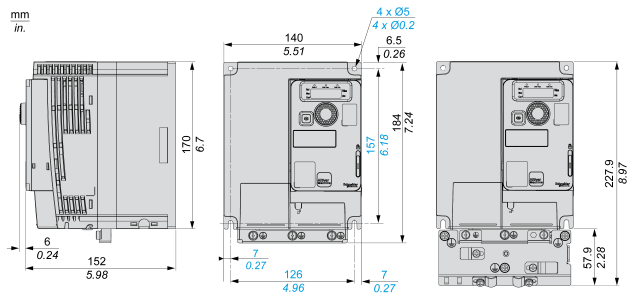

フレームサイズ 3C

ATV320U30M3C および ATV320U40M3C、ATV320U22N4C～ATV320U40N4C、ATV320U22S6C およびATV320U40S6C

製品型式 重量 kg (lb)
ATV320U22S6C、ATV320U40S6C 2.00 (4.41)
ATV320U22N4C～ATV320U30N4C 2.10 (4.63)
ATV320U30M3C、ATV320U40M3C、ATV320U40N4C 2.20 (4.85)

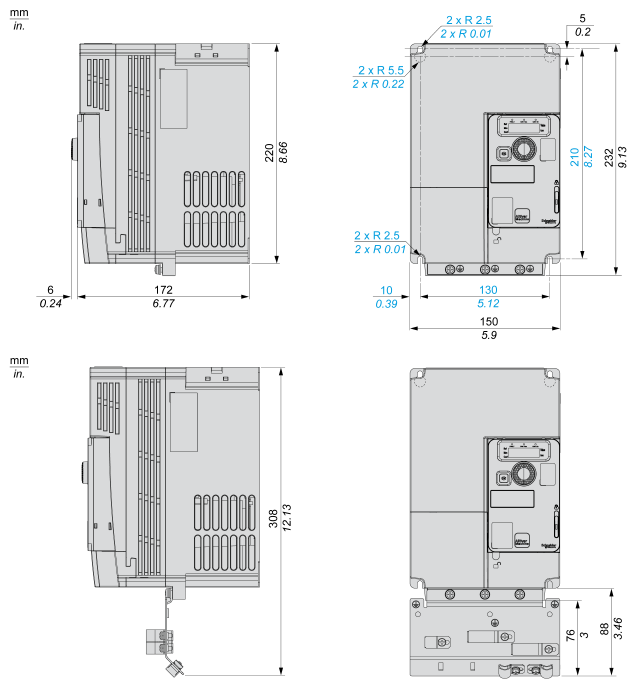

フレームサイズ 4B

ATV320U55N4B および ATV320U75N4B

製品型式 重量 kg (lb)
ATV320U55N4B、ATV320U75N4B 4.41 (9.72)

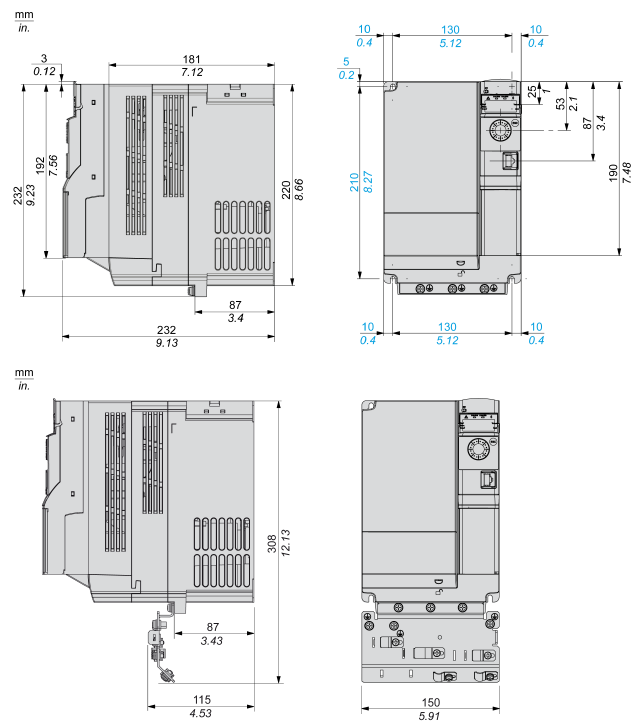

フレームサイズ 4C

ATV320U55M3C、ATV320U75M3C、ATV320U55S6C、ATV320U75S6C

製品型式 重量 kg (lb)
ATV320U55M3C、ATV320U55S6C 3.5 (7.72)
ATV320U75M3C、ATV320U75S6C 3.6 (7.94)

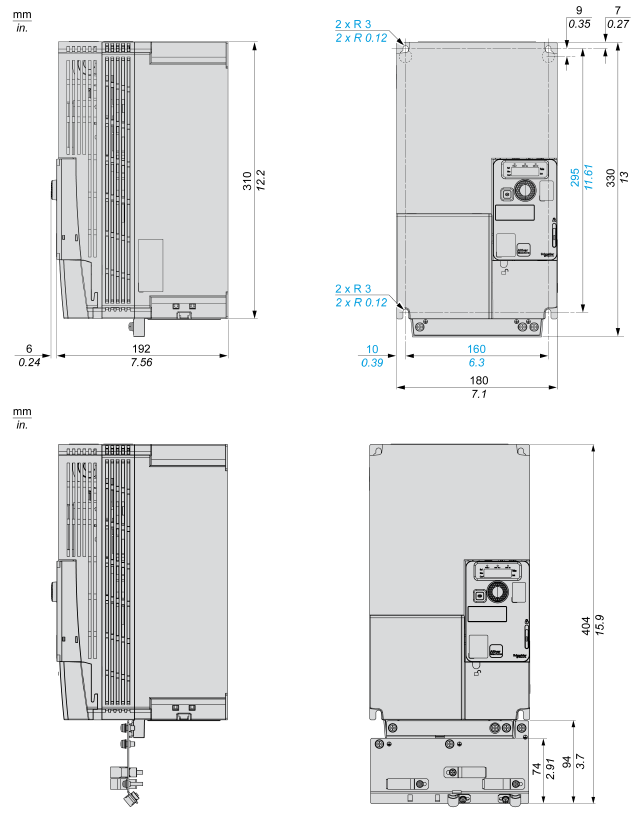

フレームサイズ 5B

ATV320D11N4B および ATV320D15N4B

製品型式 重量 kg (lb)
ATV320D11N4B、ATV320D15N4B 6.75 (14.88)

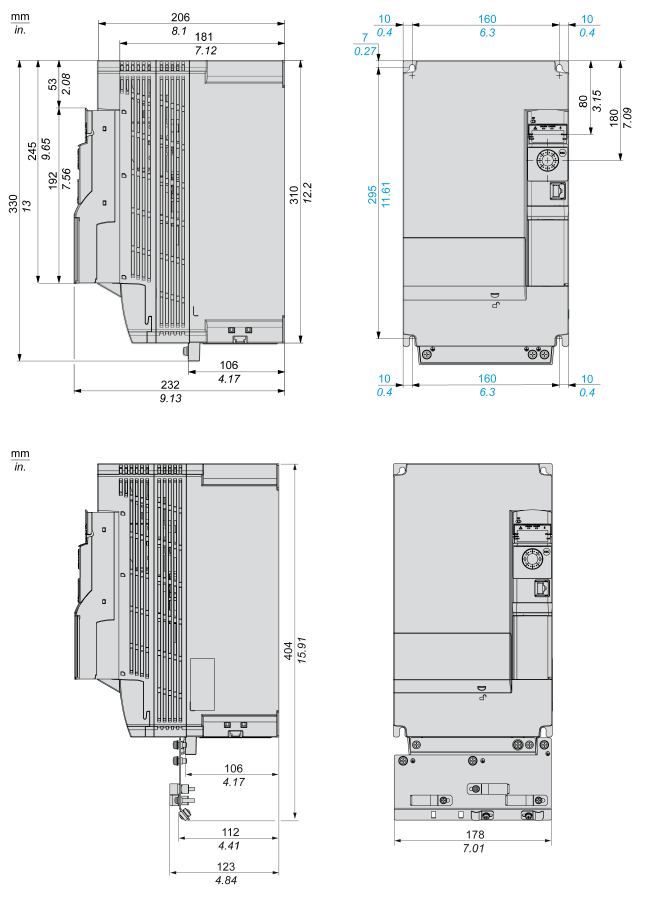

フレームサイズ 5C

ATV320D11M3C、ATV320D15M3C、ATV320D11S6C、ATV320D15S6C

製品型式 重量 kg (lb)
ATV320D11M3C、ATV320D11S6C 6.8 (15.0)
ATV320D15M3C、ATV320D15S6C 6.9 (15.2)
