GP4000シリーズ 特長

用途にあわせて選べる

選べるフェイスカラー

設置環境や装置の色にあわせて、お好きな色のフロントパネルをお選びいただけます。
フロントカラー F1/ブラック*1 F2/オフホワイト F3/ベージュ F0/シルバー
(既存色)
フロントパネル部分 ブラック
(PANTONE 432C)
ホワイト
(PANTONE Cool Gray 1C)
ベージュ
(PANTONE 7535C)
シルバー
(PANTONE 8401C)
フロントベゼル 標準(グレー) 標準(グレー) 標準(グレー)
*1 対象機種は、GP460xT、GP-450xT、GP-4401T
選べるフェイスカラー

厳しい環境下でも安心!劣化から表示器を守る:コーティングモデル

過酷な環境下で使用される場合に、コーティングしていない製品に比べて延命が期待できます。また、腐食を和らげる効果もあります。
コーティングイメージ

7.0型ワイドスクリーンで操作性アップ

5.7型と比較して30%画面が広くなったため、メニューボタンやテンキーを効果的に配置できます。
7型ワイドスクリーン

2点押し操作で安全・安心

マトリクス方式のタッチパネル搭載製品もラインアップ。重要な操作ボタンや危険な環境は、2点押し操作を設定し、誤操作防止や安全性を向上させることができます。
*2 対象製品:GP-4601T、GP-4501T

フルフラットで装置デザインを向上:リアマウント(オープンフレーム)モデル

GP4000シリーズリアマウントモデルは、12.1型、10.4型、7.5型、5.7型をご用意。


GP4000Rシリーズ(リアマウント)の詳細
リアマウントモデル

オープンフレーム採用で、装置デザインの “こだわり” に応える

ベゼルがないフルフラットで、装置のデザイン性をアップできます。
オープンフレーム採用

ホコリが溜まらず衛生的

フラット取付けは、表示部の継ぎ目がないためホコリが溜まらず衛生的!オーバーレイ(型式:PFXZGPFSR*W1)を貼ればIP67f相当の保護構造性能を期待できます。*3
*3 パネルまたは樹脂盤の性能と合わせてお客さまの品質保証範囲内でご検討ください。詳細は、「GP4000シリーズハードウェアマニュアル」をご覧ください。
ホコリが溜まらず衛生的

お客様のデザイン要望にも対応!フラット取付け専用のカスタムオーバーレイをご用意

カラー、サイズ、カスタムシートキー、ノングレア処理など、お客様のデザイン要望にカスタムオーバーレイで応えます。

例1: 通常のオーバーレイにない青色がほしい
例2: シートキーを含む盤全体のオーバーレイがほしい
例3: 四角ではない形のオーバーレイがほしい
カスタムオーバーレイ

選べる取付方法!

フラット取付け以外にも、板金への標準取付けや、樹脂ボス成型品への取付けにも対応。縦/横、板金/樹脂ボスから選ぶことができ、設置バリエーションも豊富です。*4
*4 詳細は、GP4000シリーズハードウェアマニュアルをご覧ください。
選べる取付け6パターン!

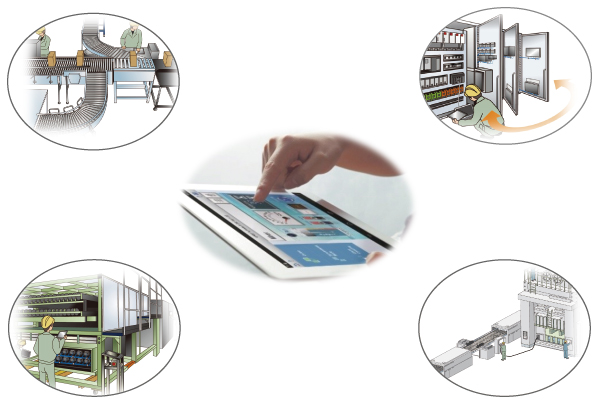

タブレットを現場に:Pro-face Remote HMI

複数の作業者で監視/調整していた大型装置や長い設備も、タブレットを活用することで少人数でできます。

Pro-face Remote HMIの詳細
タブレットを現場に:Pro-face Remote HMI

取り付け簡単&表示がキレイ:GP4000Mシリーズ

22φの丸穴に取り付けできるから、盤加工が簡単。

GP4000Mシリーズの詳細
取り付け簡単&表示がキレイ:GP4000Mシリーズ

小型装置への組み込みに最適:GP4100シリーズ

小型表示器で高スペック・各種ソフトウェアの活用・高い接続性を実現。

GP4100シリーズの詳細
GP4100シリーズ

各国の安全規格を取得

  • IP65fの耐環境性を実現
  • NEMA#250 TYPE4X/13
  • 船舶規格(DNV、GL、ABS、BV、LR、NK、RINA、CCS)を取得
  • UL Hazardous Locations Class I, Division 2 Group A, B, C, and D
  • ATEX Zone 2/22 (Gas/Dust) 取得
  • KCs (韓国簡易防爆)取得
  • NEPSI (中国簡易防爆)取得
各国の安全規格を取得

オイルミスト、化学薬品から画面を保護

耐環境カバー(型式:PFXZCBOP**1)を使用することでオイルミストや化学薬品などから画面を保護し*5 表示器をより長くお使いいただけます。耐環境カバーは取り付け、交換も簡単です。*6
*5 IP67f NEMA #250 TYPE 4X/13準拠
*6 UL Hazardous Locations Class I, Division 2 Group A, B, C and D対応
オイルミスト、化学薬品から画面を保護

高い接続性

ドライバーサポート数業界No.1

PLCや温調計、ロボットをはじめ、様々な制御機器/USB周辺機器が接続できます。
ドライバサポート数業界No.1

ダウンロードしてすぐ使える!サンプル集「コクピットパーツ」

あらかじめ作成されたサンプル集「コクピットパーツ」を無償ダウンロードできます。ダウンロードすればすぐに使えるので、作画にかかる時間を大幅に削減できます。

現場での映像を活用!「COGNEX In-Sight接続ドライバー」

COGNEX In-Sight ビジョンシステム*7 とGP を組み合わせると、現場でGP上の映像を確認しながら調整できます。 検査でNG品が出た場合も、画面で確認可能。また、GPで検査用カメラの調整ができます。*8
*7 In-Sight MicroシリーズとIn-Sight 5000シリーズに対応しています。
*8 最大3台のカメラ映像をひとつの画面で確認できます。GPには最大16 台のカメラを接続できます。調整内容は、カメラの表示位置(X/Y)、露光時間、フォーカス、照明、輝度など。

画面タッチで色も音も変更自由!EZタワーライト

USBケーブル1本で表示器と接続できるので、制御盤内がスッキリ。配線工数も削減できます。さらに、接続表示灯1本で、いろんなバリエーションに対応。型式管理も一つだから購入手配もラクになります。

EZタワーライトの詳細

表示器の操作性・視認性をアップ!EZイルミネーションスイッチ

2点押し操作や、よく使うスイッチをEZイルミネーションスイッチに割り付けることで、誤操作を防止します。さらに表示領域も広くなるので、画面がスッキリと見やすくなります。

EZイルミネーションスイッチの詳細

設定値入力をスムーズに!EZテンキー (GP-Pro EX Ver. 3.6対応)

頻繁に設定値入力を行う場合、ソフトテンキーとの併用で入力画面が小さくなって見づらいです。複数画面になり画面切替えが多くなると操作性が悪くなり誤操作につながります。 EZテンキーを使用すれば、表示器の画面を広く使えるため操作性の向上を実現します。頻繁な設定入力時のストレスを解消します。

他にも、
・ボタンを押した際のクリック感があるので、安心の入力操作。
・手袋をはめたままでも、数値や文字を入力がしやすい。
・汚れた手で操作した際の表示器劣化を防止。

EZテンキーの詳細

情報漏えいの危険をシャットアウト!EZ指紋認証ユニット(2020/3/31販売終了)

指紋をかざすだけで、指紋を登録した担当者を識別。担当者のレベルに合わせて画面を表示することができます。さらに、指紋認証と操作ログを連動させることで、誰が操作したかを確実に特定できるので、他人のID/Passを使用したなりすましを防ぎます。

EZ指紋認証ユニットの詳細
*9 パソコンまたは表示器から指紋の登録/削除が可能です。
*10 パソコンからの登録/削除は、GP-Pro EXに同梱されている指紋認証設定ツール上で行います。本ツールで作成したセキュリティデータをプロジェクトファイルへインポートし、表示器へ転送します。同じセキュリティデータは、異なるプロジェクトファイルへインポート可能です。
*11 表示器からは、ログインされたセキュリティレベル以下の登録/編集/削除が可能です。

サブ表示器を簡単に追加

イーサマルチリンク機能を使うと、制御機器の設定を変更せずに、設備にサブ表示器をかんたんに追加できます。

現場⇔オフィスの情報活用

異常原因をすばやく特定:異常解析機能

発報したアラームメッセージ画面をタッチするだけで、エラー発生時の関連データを時系列で確認することができ、現場で迅速な原因追求と復旧が可能になります。
異常原因をすばやく特定:異常解析機能

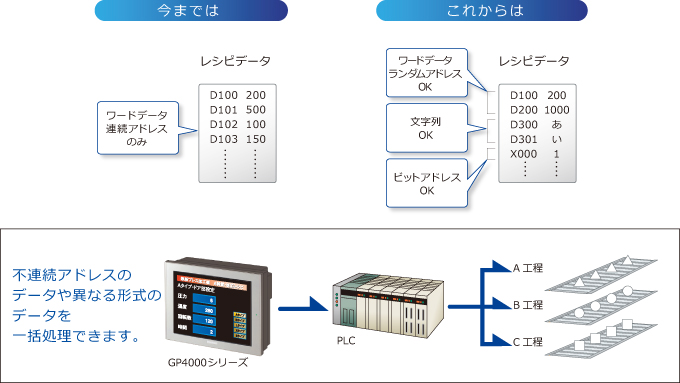

柔軟なレシピ設定:拡張レシピ機能

従来のレシピデータは、すべて連続したアドレスに保存する必要がありましたが、新しいレシピ機能ではランダムアドレスで、しかも、複数のデータ形式も、1つのレシピとして制御機器に書き込むことができます。


レシピデータの編集と持ち運びが簡単:CSVデータ転送機能

USBメモリ/SDカード内のCSVからレシピデータを変更可能なので、手軽にレシピデータを持ち運び、現場で簡単にアップデート可能です。アラームメッセージもCSVだけで簡単に変更できます。

リアルタイムに現場の生産情報を把握:Pro-Server EX

イーサネット接続されたPCで作業状況を収集。また、レシピなどの作業指示を、PCからGPへ転送できます。

Pro-Server EXの詳細
*12 別途ライセンスの購入が必要です。

アラームやデバイスアドレス情報がブラウザ表示できる:Web Server

アラームやデバイスアドレス情報をブラウザで表示して、離れたオフィスから遠隔監視したり、簡単なメンテナンスを行うことが可能です。またRSSでアラーム情報もリアルタイムに通知できます。

GP4000本体に標準採用

TFT65,536色の美しい表示

あらゆる現場で、用途で、視認性が高く、見やすい表示画面を提供します。
TFT65,536色の美しい表示

3Dリアルパーツでリアルな画面を表現

3Dのリアルパーツを利用し、付加価値の高い美しい画面作成がますます容易になります。

省電力のLEDバックライト

省電力のLEDバックライトを全機種に採用。さらに、自動で輝度を下げる調光機能も備え、電力使用量の削減に貢献します。

パネルカット互換で、置換えがラク

従来機種とパネルカットが共通。既存装置の表示器を新機種へ、らくらくリプレイスできます。

起動画面をカスタマイズ

起動画面にオリジナルの画像を登録し、表示することができます。

SDカードI/F、USB I/F標準搭載で、メディアを使って簡単画面転送

  • 作画ソフトがなくても、USBメモリやSDカードで作画データの変更が可能です。
  • 生産現場にPCを持っていかなくても、画面メンテナンスが可能です。
  • 同じ機械を複数台生産するときなど、生産担当者のパソコン操作が不要です。

落下防止を配慮した設計

パネルに設置している表示器の落下を特殊な突起が、防ぎます。

バッテリー交換が自分でできる

  • バックアップ電池が切れても、センドバック修理が不要です。
  • 5年ごとに電池交換いただくことをお勧めします。
    リプレース用電池(型式:PFXZCBBT1)は、メンテナンス品としてご購入いただけます。
