電波が届いたことが見た目でわかる！ビジュアルフィードバックユニット ZBRV1
仕組み
特長
- 圧倒的に見やすい視認性と軽い操作性
- ヘッドを変えることで様々な照光カラーに対応可能
- 不要になれば取り外せる
- 採用しやすいコスト

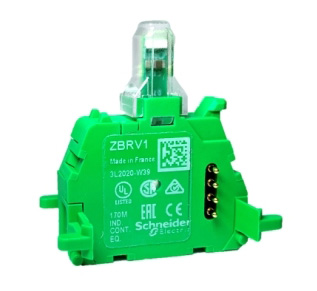

| 製品名 | ビジュアルフィードバックユニット |
|---|---|
| 型式 | ZBRV1 |
| イメージ |
 |
| 取扱説明書 |  zbrv1_installation_guide.pdf （4.38 MB） |
| 外形寸法図 |  |
取り付け方法
製品寿命
内部にはボタン電池があります。
1週間で100回程度の押下の想定で10年程度の寿命を想定（50,000回）
電池寿命が来たら、新品との交換になります。（お客様自身での交換は推奨しておりません）
動作周囲温度
| 組み合わせ | 動作周囲温度範囲 |
|---|---|
| ZBRT1/2のみ使用時 | -40℃～+70℃ |
| ZBRT1/2+ZBRV1使用時 | -25℃～+40℃ |
受信機との組み合わせ
ZBRV1に対応した受信機が必要になります。
| 種別 | 型式 | イメージ | 可否 | |
|---|---|---|---|---|
| 中継アンテナ | ZBRA1 |  |
F/WがV2.2以降および製造日コードがW49/20以降のもの | 使用可能です。 |
| 上記より前のバージョン | 使用できません。 | |||
| ボディーが白色の受信機 | ZBRRA/ZBRRC/ZBRRD |  |
使用できません | |
| 1：1パッケージについている受信機 |  |
使用できません | ||
| XB5RFA02/XB4RFA02/XB5RMA04に付属のZBRRA | |
F/WがV2.2以降および製造日コードがW49/20以降のもの | 使用可能です。 | |
| 上記より前のバージョン | 使用できません。 | |||
| ZBRN1/ZBRN2 |  |
使用できません。 | ||
| ボディーが黒色の受信機 | 1:1パッケージに付属の受信機 2021年7月以降にボディーカラー変更予定 |
 |
使用できません | |
| ZBRRA/ZBRRC/ZBRRD |  |
F/WがV2.2以降および製造日コードがW3/21以降のもの | 使用可能です。 | |
| 上記より前のバージョン | 使用できません。 | |||
| XB5RFA02/XB4RFA02/XB5RMA04に付属のZBRRA 2021年7月以降にボディーカラー変更予定 |
|
F/WがV2.2以降および製造日コードがW49/20以降のもの | 使用可能です。 | |
| ZBRN1/ZBRN2 |  |
F/WがV3.32以降および製造日コードがW4/21以降のもの | 使用可能です。 | |
| 上記より前のバージョン | アップデート*1することで使用可能 | |||
*1 ZBRN1/ZBRN2のファームウェアアップデートについては以下のページをご参照ください。
受信機リビジョンの確認方法
ボディサイドの以下のラベルの赤色部分でご確認ください。

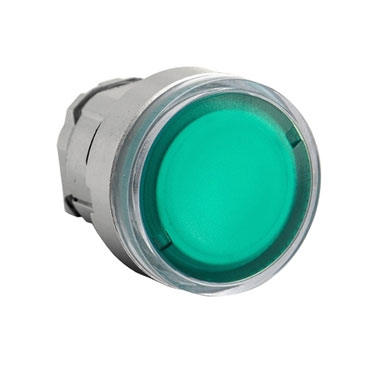

ビジュアルフィードバックユニットに対応したスイッチヘッド
以下の透過式のスイッチヘッドが使用可能です。
| カラー | 概要 | メタルヘッド | プラスチックヘッド | ||
|---|---|---|---|---|---|
| 型式 | イメージ | 型式 | イメージ | ||
| 白 | 照光押しボタン | ZB4BW313 |  |
ZB5AW313 |  |
| 緑 | 照光押しボタン | ZB4BW333 |  |
ZB5AW333 |  |
| 赤 | 照光押しボタン | ZB4BW343 |  |
ZB5AW343 |  |
| 橙 | 照光押しボタン | ZB4BW353 |  |
ZB5AW353 |  |
| 黄 | 照光押しボタン | ZB4BW383 |  |
ZB5AW383 |  |
| 青 | 照光押しボタン | ZB4BW363 |  |
ZB5AW363 |  |
| 白 | 照光きのこ型押しボタン、外径40mm | ZB4BW413 |  |
- | |
| 緑 | 照光きのこ型押しボタン、外径40mm | ZB4BW433 |  |
- | |
| 赤 | 照光きのこ型押しボタン、外径40mm | ZB4BW443 |  |
- | |
| 橙 | 照光きのこ型押しボタン、外径40mm | ZB4BW453 |  |
- | |
| 青 | 照光きのこ型押しボタン、外径40mm | ZB4BW463 |  |
- | |
| 緑 | 照光きのこ型、ラッチ、回転復帰、外径40mm | - | ZB5AW733 |  |
|
| 橙 | 照光きのこ型、ラッチ、回転復帰、外径40mm | - | ZB5AW753 |  |
|
| 青 | 照光きのこ型、ラッチ、回転復帰、外径40mm | - | ZB5AW763 |  |
|
組み合わせ例
