| 主な仕様 | |
|---|---|
| 製品カテゴリー | 産業用パネルコンピューター |
| シリーズ | PSA6000シリーズ |
| OS | Windows® 11 IoT Enterprise 2024 LTSC (64 bit) |
| CPU | Intel® Core™ i5プロセッサー、i5-1345UE コア数：P-Core 2/E-Core 8、 スレッド数：12 L2キャッシュ：12 MB ベース周波数：1.40 GHz ターボブースト周波数：P-Core 4.60GHz、E-Core3.40 GHz |
| メモリー | ８GB デュアルチャネルDDR5、最大5,200 MHz (ECC なし) |
| メインストレージスロット(SSD1) | M.2 SATA SSD 128GB M.2 SATA SSD 3.0/PCIe x 4 （自動切り替え）x 1, M.2 Key M、Type 2280 (初期設定)または2242 SATA 速度: 6 Gb/s、3 Gb/s、1.5 Gb/s PCIe リンク速度: 8 Gb/s、5 Gb/s、2.5 Gb/s |
| ストレージスロット(SSD2) | M.2 SATA SSD 3.0/PCIe (自動切り替え可能) x 1、USB 2.0、M.2 Key B、Type 2280、2252、2242 SATA 速度: 6 Gb/s、3 Gb/s、1.5 Gb/s |
| 拡張スロット | M.2 PCIe/USB 2.0 カードx 1、M.2 Key E、Type 2230 |
| 詳細仕様 | |
|---|---|
| 表示サイズ | 15型ワイド |
| アスペクト比 | 16:9 |
| 表示タイプ | TFT液晶画面 |
| 表示色・階調 | 1,600万色 |
| 表示解像度 | 1,024×768(XGA) |
| タッチパネル方式 | 投影型静電容量方式（マルチタッチ、2点） |
| タッチパネルスクリーン式 | あり |
| バックライトの寿命 | 70,000時間以上（周囲温度25 °C 、連続点灯時、バッックライトの輝度が50% になるまでの連続点灯時間) |
| インターフェイス | COM1：調歩同期式, RS-232C、データ長：7/8ビット、ストップビット：1/2ビット,パリティ：なし/偶数/奇数、通信速度：2,400～115,200bps、コネクター：D-Sub 9ピン プラグ COM2：調歩同期式：RS-422/485、データ長：7/8ビット、ストップビット：1/2ビット、パリティ：なし/偶数/奇数、自動データフロー制御：有効、通信速度：2,400～115,200bps、コネクター：D-Sub 9ピン プラグ イーサネット：対応規格：10BASE-T/100BASE TX、Wake-on-LAN (WOL) 対応※ステータスが S4 (ハイブリッドシャットダウン) の場合、Wake-on-LAN は使用できません、コネクター：モジュラージャック（RJ-45）x 1 USB Type A：USB 2.0 x 2、電源電圧：5Vdc±5％、最大出力電流：500mA、最大通信距離：3m USB Type A：USB 3.0 x 2、電源電圧：5Vdc±5％、最大出力電流：900mA、最大通信距離：5m パワーボタン x1、リモートパワーボタンコネクター x 1、リセットボタン x 1 |
| 定格電源電圧 | 24 V dc |
| 冷却方法 | 自然冷却 |
| 消費電力（W） | 58W |
| 突入電流 | 30 A |
| 固定方式 | M4ネジ×4 |
| デバイスの取付け | パネル取付け、VESA取付け（100×100） |
| パネルカット寸法（W×H) | 394.0 x 250.0mm |
| 幅 | 406.4 mm |
| 高さ | 262.4 mm |
| 奥行き | 58.8 mm |
| 重量 | 4.9 kg |
| 環境仕様 | |
|---|---|
| 製品認証 | UL、RCM、KC、UKCA、CE、cUL |
| 標準 | UL61010 |
| IP 保護等級 | IP66 前面 IP20 背面 |
| 使用周囲温度範囲 | 0～50℃ |
| 保管周囲温度範囲 | -20～60 ℃ |
| 汚染度 | 2 |
| 使用高度 | 海抜2,000 m以下 |
| 耐振動 | IEC/EN 61131-2 準拠 5...9 Hz 片振幅3.5 mm (0.14 in) 9...150 Hz 定加速度：9.8 m/s2 X、Y、Z 各方向10 サイクル(約100 分間) |
| 耐衝撃性 | IEC/EN 61131-2 準拠 147 m/s2、X、Y、Z の方向に各3 回 |
| 梱包単位 | |
|---|---|
| 梱包タイプ | PCE |
| 個数/梱包 | 1 |
| 梱包寸法（高さ） | 41.0 cm |
| 梱包寸法（幅） | 19.5 cm |
| 梱包寸法（奥行き） | 53.0 cm |
| 梱包重量 | 6.69kg |
| 梱包タイプ2 | P06 |
| 梱包数2 | 6 |
| 梱包寸法2 （高さ） | 105.0 cm |
| 梱包寸法2 （幅） | 60.0 cm |
| 梱包寸法2 （奥行き） | 80.0 cm |
| 梱包寸法2 （重量） | 59.00 cm |
持続可能性
シュナイダーエレクトリックは、サプライチェーンのパートナーシップ、環境負荷の少ない素材の使用、そして製品寿命とリサイクル性を延ばす「Use Better, Use Longer, Use Again（より良く使う・長く使う・再び使う）」キャンペーンを通じて、2050年までにネットゼロの達成を目指しています。
環境データの説明
| ライフサイクル全体での 二酸化炭素排出量 | 1857 kg CO2 eq. |
| 製造の二酸化炭素排出量 | 108kg CO2 eq. |
| 配電の二酸化炭素排出量 | 3kg CO2 eq. |
| 設置時の二酸化炭素排出量 | 0.1kg CO2 eq. |
| 二酸化炭素排出量を利用する | 1736kg CO2 eq. |
| 水銀フリー | はい |
| RoHS適用除外情報 | はい |
| 使用済み後の二酸化炭素排出量 | 8.4kg CO2 eq. |
| 製品環境プロファイル(PEP) | （資源）循環性 |
| ライフサイクル全体での 二酸化炭素排出量 | 1857kg |
| Fガス利用実績 | Only air and vacuum used for insulation / breaking, no F-gas including SF6 |
| EU RoHS宣言書 | EU RoHS 適合宣言 |
| REACh宣言書 | REACH 適合宣言 |
| ハロゲンフリー状態 | 製品のハロゲンがしきい値を超えています |
| PVCフリー | いいえ |
| シリコンフリー | いいえ |
| （資源）循環性 | 特定のリサイクルの運用は必要ありません |
| 脱着式バッテリー | ユーザーによる交換 |
| WEEE Label | この製品はEU市場で特定廃棄物収集に従って廃棄されなければならず、ごみ箱に捨ててはいけません。 |
| 外観図・寸法図 | |
|---|---|
| 外形寸法図 | 外形寸法図 （１）：前面 （２）：左側面 （３）：底面 |

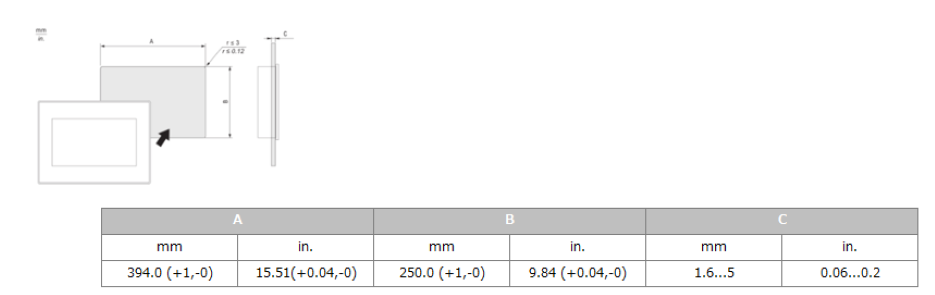

| パネルカット寸法 | |
|---|---|
| パネルカット寸法 | パネルカット寸法図 取付角度  取付間隔
|
