| 主な仕様 | |
|---|---|
| 製品カテゴリー | タッチパネル表示器 |
| シリーズ | GPH6000シリーズ |
| 詳細仕様 | |
|---|---|
| 表示サイズ | 10型ワイド |
| 表示デバイス | TFTカラーLCD |
| 表示解像度 | 800 x 1,280ドット（WXGA） |
| 表示色・階調 | 1,600万色 |
| 輝度調整 | 101段階（タッチパネルまたはソフトウェアで調整） | タッチパネル方式 | 投影型静電容量方式 （マルチタッチ） |
| バックライト寿命 | 50,000 時間（周囲温度 25°C 、連続点灯時、バックライトの輝度が 50% になるまでの時間） |
| バックライト | 白色LED（交換はできません） |
| 定格電源電圧 | 24 Vdc |
| 突入電流 | 30 A 以下 |
| 消費電力（W） | 13.2W （24 Vdcの場合） |
| 時計 | RTC精度：25℃で < 100 ppm 時計データバックアップ：充電式リチウムイオン電池D (交換はできません) バックアップ時間：1カ月25 ℃満充電時 |
| 電圧許容範囲 | 19.2～28.8 V dc |
| 絶縁耐力 | 500 Vac 1 分間 (充電部端子と SG 端子間) |
| ステータスLED | ステータスLED 緑色、状態-点灯：運転中 ステータスLED 緑色、状態-点滅：点滅：バックライト消灯時 (スタンバイモード) ステータスLED 黄色、状態-点灯：ソフトウェア起動中 ステータスLED 赤色、状態-点灯：通電中 ステータスLED - 、状態-消灯：無通電時 |
| メモリー *1 | システムメモリー : eMMC Flash 4 GB バックアップメモリー : FRAM 512 KB |
| 冷却方式 | 自然空冷 |
| 幅 | 242 mm |
| 高さ | 295 mm |
| 奥行き | 64 mm |
| 重量 | 1.5 kg |
| インターフェイス仕様 | |
|---|---|
| シリアル（COM1） | 調歩同期式：RS-232C/422/485 x1 |
| USB Type A | USB 2.0（Type A）×1、電源電圧：5Vdc±5%、最大出力電流：100mA、最大通信距離：5m未満 |
| イーサネット | 対応規格：IEEE802.3i / IEEE802.3u, 10BASE-T / 100BASE-TX ×1 |
| SDカード | 対応規格：SD/SDHC ×1 |
| 非常停止スイッチ | 接点：b接点（ノーマリークローズ）：2、定格電圧：35 Vdc、定格電流：2A、バウンス時間：10ms 未満、対応 規格 *2 ：EN60947-5-1、EN 60947-5-5、EN 13850、EN60204-1 |
| イネーブルスイッチ | 接点：a接点（ノーマリーオープン）：2、3ポジションスイッチ、定格電圧：30 Vdc、定格電流：1A、対応規格 *2 ：IEC 60947-5-8、IEC/EN 60947-5-1、UL508, CSAC22.2No.14、機械的耐久性 *3 ：ポジション1→2→1： 1,000,000回以上ポジション1→2→3→1：100,000回以上稼動頻度：1時間あたり1,200回、電気的耐久性 *3 ： 100,000 回以上稼動頻度：1時間あたり1,200回、保護構造：IP65 |
| キースイッチ | 接点：c接点：1、定格電圧：10～250 Vdc、定格電流：2A @ 24 Vdc、機械的耐久：65,000サイクル、保護構造：IP65 |
| 環境仕様 | |
|---|---|
| 製品認証 *4 | CE、KC、UKCA、RCM、UL,cUL、EAC |
| 規格 | IEC 61000-6-4 IEC 61000-6-2 IEC 61131-2 UL 61010-2-201 CSA C22.2 No 61010-2-201 |
| 指令 | 2014/35/EU - 低電圧指令 2014/30/EU - EMC指令 |
| 保護等級 | IP65F |
| 使用周囲温度 | -20～60 °C |
| 保存周囲温度 | -20～70 °C |
| 使用および保存周囲湿度 | 5～85 % RH（結露のないこと、湿球温度39°C以下） |
| 耐気圧(使用高度) | 800～1,114 hPa (海抜 2,000 m 以下) |
| 汚染度 | 汚染度2 |
| 腐食性ガス | 腐食性ガスのないこと |
| 耐振動 | JIS B 3502、IEC/EN 61131-2 準拠 5～9 Hz 片振幅 3.5 mm 9～150 Hz 定加速度：9.8 m/s2 X、Y、Z 各方向 10 サイクル (約 100 分間) |
| 耐衝撃性 | JIS B 3502、IEC/EN 61131-2 準拠 147 m/s2、X、Y、Z の方向に各 3 回 |
| 耐落下性 | 1m |
| 耐静電気放電 | 接触放電法：6 kV 気中放電法：8 kV (IEC/EN 61000-4-2 レベル 3) |
*4 詳細は対応規格・規制についてのページをご参照ください。
| 梱包単位 | |
|---|---|
| 梱包タイプ | PCE |
| 個数/梱包 | 1 |
| 梱包寸法（高さ） | 13 cm |
| 梱包寸法（幅） | 28 cm |
| 梱包寸法（奥行き） | 38 cm |
| 梱包重量 | 1.9 kg |
| 梱包タイプ2 | S04 |
| 梱包2の個数 | 2 |
| 梱包寸法2 （高さ） | 30 cm |
| 梱包寸法2 （幅） | 40 cm |
| 梱包寸法2 （奥行き） | 60 cm |
| 梱包寸法2 （重量） | 4.560 kg |
| 梱包タイプ3 | P12 |
| 梱包3の個数 | 16 |
| 梱包3の個数 | 75 cm |
| 梱包寸法3 （幅） | 80 cm |
| 梱包寸法3 （奥行き） | 120 cm |
| 梱包寸法3 （重量） | 48.48 kg |
持続可能性
シュナイダーエレクトリックは、サプライチェーンのパートナーシップ、環境負荷の少ない素材の使用、そして製品寿命とリサイクル性を延ばす「Use Better, Use Longer, Use
Again（より良く使う・長く使う・再び使う）」キャンペーンを通じて、2050年までにネットゼロの達成を目指しています。
環境データの説明
| リサイクル可能性(%) | 8 |
| ライフサイクル全体での二酸化炭素排出量 | 546 kg CO2 eq. |
| 製造段階のカーボンフットプリント [A1～A3] | 101 kg CO2 eq. |
| 流通段階のカーボンフットプリント [A4] | 2 kg CO2 eq. |
| 設置段階のカーボンフットプリント [A5] | 0 kg CO2 eq. |
| 使用段階のカーボンフットプリント [B2, B3, B4, B6] | 388 kg CO2 eq. |
| 水銀フリー | はい |
| 廃棄段階のカーボンフットプリント [C1～C4] | 55 kg CO2 eq. | 環境情報開示 | （資源）循環性 |
| ライフサイクル全体での 二酸化炭素排出量 | 546 |
| Fガス利用実績 | Only air and vacuum used for insulation / breaking, no F-gas including SF6 | EU RoHS宣言書 | RoHS 適合 |
| REACH宣言書 | REACH 適合宣言 |
| ハロゲンフリー状態 | 製品には基準値を超えるハロゲンが含まれています |
| PVCフリー | いいえ |
| シリコーンフリー | いいえ |
| （資源）循環性 | 特定のリサイクルの運用は必要ありません |
| 脱着式バッテリー | ユーザーによる交換 |
| WEEEラベル | この製品はEU市場で特定廃棄物収集に従って廃棄されなければならず、ごみ箱に捨ててはいけません。 |
| 外観図・寸法図 | |
|---|---|

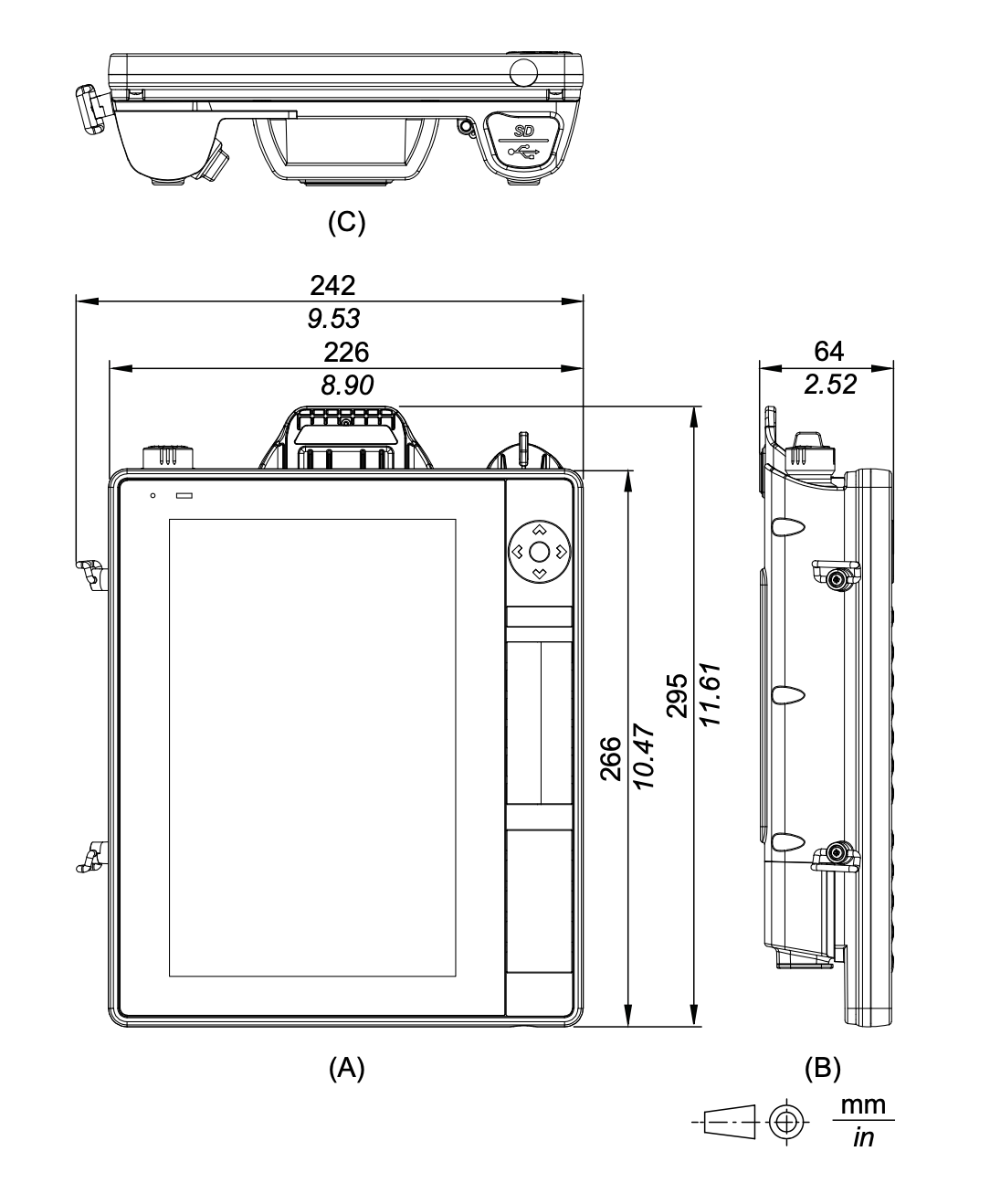

| 外形寸法図 | 外形寸法図 A. 正面図 B. 左側面図 C. 底面図 |
