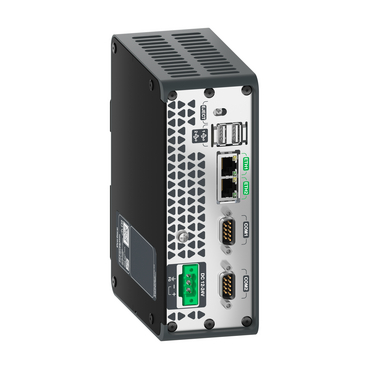

| 主な仕様 | |
|---|---|
| 製品カテゴリー | モジュラー型HMI ボックス |
| シリーズ | GP6000シリーズ |
| 詳細仕様 | |
|---|---|
| 定格電源電圧 | 12～24 V dc |
| 突入電流 | 30 A 以下 |
| 電圧許容範囲 | 10.8～28.8 V dc |
| 絶縁耐力 | 1,000 Vac 1 分間(充電部端子とFG 端子間) |
| ステータスLED | ステータスLED 緑色、状態-点灯：運転中 / オフライン ステータスLED 橙色、状態-点滅：ソフトウェア起動中 ステータスLED 赤色、状態-点灯：通電中 ステータスLED - 、状態-消灯：無通電時 |
| メモリー *1 | システムメモリー : eMMC Flash 4 GB (オペレーティングシステム、プロジェクトデータ、およびその他のデータ) バックアップメモリー : NVRAM 512KB |
| 冷却方式 | 自然空冷 |
| 消費電力 | 70 W（拡張ユニットおよび拡張ディスプレイに電源が供給されている場合） 20 W（拡張ユニットおよび拡張ディスプレイに電源が供給されていない場合） 12 W（外部への供給電源をのぞいた場合） |
| 電源の配線 | ケーブル：2 mm²、AWG 14、最大接地抵抗100 Ω：FG（機能接地） |
| 取付方法 | 4点留め 取り付け金具、パネル厚範囲：1.6～5 mm |
| 幅 | 131.7 mm |
| 高さ | 173 mm |
| 奥行き | 63 mm |
| 重量 | 1.4 kg |
| インターフェイス仕様 | |
|---|---|
| シリアル（COM1） | 調歩同期式：RS-232C、データ長：7 / 8ビット、ストップビット：1 / 2ビット、パリティ：なし / 偶数 / 奇数、通信速度：2,400～115,200bps、コネクター：D-Sub 9ピン プラグ |
| シリアル（COM2） | 調歩同期式：RS-422 / 485、データ長：7 / 8ビット、ストップビット：1 / 2ビット、パリティ：なし / 偶数 / 奇数、通信速度：2,400～115,200bps、187,500bps（MPI）、コネクター：D-Sub 9ピン プラグ |
| USB Type A | USB 2.0（Type A）×1、電源電圧：5Vdc±5%、最大出力電流：500mA、最大通信距離：5m未満 |
| USB micro B | USB 2.0（micro B）×1、最大通信距離：5m |
| USB Type C *2 | USB 2.0（Type C）×1、電源電圧：5Vdc±5%または12 Vdc ±5%、USB パワーデリバリー(ソース) 対応、最大出力電流：電源電圧が5 Vdc ±5% の場合：1 A、電源電圧が12 Vdc ±5% の場合：2.5 A、最大通信距離：5m |
| イーサネット | 対応規格：IEEE802.3i / IEEE802.3u、10 BASE-T/100 BASE-TX/1000 BASE-T、コネクター：モジュラージャック（RJ-45）×2 |
| SDカード | 対応規格：SD/SDHC/SDXC、UHS-I 対応、SDカードスロット×1 |
*2 DisplayPort オルタネートモードに対応しています。このインターフェイスは現在使用できません。
| 環境仕様 | |
|---|---|
| 製品認証 *3 | CE、UKCA、KC、RCM、cULus、cULus Hazlc(C1D2)、 ATEX/IECEx (zone 2 ガス/zone 22 じんあいでの使用)、KCs、CCC Ex、MARINE（EU RO MR、DNV、CCS、NK） |
| 指令 | 2014/35/EU - 低電圧指令 2014/30/EU - EMC指令 2014/34/EU - ATEX指令 2011/65/EU - RoHS指令 2015/863/EU - RoHS 指令 GB/T 26572 - 中国RoHS指令 EC 1907/2006 - REACH規制 |
| 保護等級 | IP20 |
| 使用周囲温度 *4 | -20～60 °C 温度等級(T-Code)：T4 |
| 保管周囲温度 | -20～60 °C |
| 使用および保存周囲湿度 | 10～90 %（結露のないこと、湿球温度39°C以下） |
| 耐気圧(使用高度) | 800～1,114 hPa (海抜 2,000 m [6,561 ft] 以下) |
| 汚染度 | 汚染度2 |
| 腐食性ガス | 腐食性ガスのないこと |
| 耐振動 | JIS B 3502、IEC/EN 61131-2 準拠 5...9 Hz 片振幅 3.5 mm (0.14 in) 9...150 Hz 定加速度：9.8 m/s2 X、Y、Z 各方向 10 サイクル (約 100 分間) |
| 耐衝撃性 | JIS B 3502、IEC/EN 61131-2 準拠 147 m/s2、X、Y、Z の方向に各 3 回 |
| 絶縁抵抗 | 500 Vdc、10 MΩ 以上 (充電部端子と PE 端子間) |
| 耐静電気放電 | 接触放電法：6 kV 気中放電法：8 kV (IEC/EN 61000-4-2 レベル 3) |
*3 詳細は対応規格・規制についてのページをご参照ください。
*4 使用周囲温度が、-20 °C ～ 40 °C (-4 °F ～ 104 °F) の場合、製品は温度等級T6 に分類されています。
| 梱包単位 | |
|---|---|
| 梱包タイプ | PCE |
| 個数/梱包 | 1 |
| 梱包寸法（高さ） | 16 cm |
| 梱包寸法（幅） | 23 cm |
| 梱包寸法（奥行き） | 26.4 cm |
| 梱包重量 | 2.2 kg |
| 梱包タイプ2 | S04 |
| 梱包2の個数 | 2 |
| 梱包寸法2 （高さ） | 30 cm |
| 梱包寸法2 （幅） | 40 cm |
| 梱包寸法2 （奥行き） | 60 cm |
| 梱包寸法2 （重量） | 5.16 kg |
環境維持の提供
シュナイダーエレクトリックは、サプライチェーンのパートナーシップ、環境負荷の少ない素材の使用、そして製品寿命とリサイクル性を延ばす「Use Better, Use Longer, Use
Again（より良く使う・長く使う・再び使う）」キャンペーンを通じて、2050年までにネットゼロの達成を目指しています。
環境データの説明
| ライフサイクル全体での二酸化炭素排出量 | 609 kg CO2 eq. |
| 製造の二酸化炭素排出量 | 146 kg CO2 eq. |
| 配電の二酸化炭素排出量 | 3 kg CO2 eq. |
| 設置時の二酸化炭素排出量 | 0 kg CO2 eq. |
| 二酸化炭素排出量を利用する | 458 kg CO2 eq. |
| 水銀フリー | はい |
| RoHS適用除外情報 | はい |
| 使用済み後の二酸化炭素排出量 | 3 kg CO2 eq. |
| 製品環境プロファイル(PEP) | （資源）循環性 |
| ライフサイクル全体での 二酸化炭素排出量 | 609.4956878 |
| Fガス利用実績 | Only air and vacuum used for insulation / breaking, no F-gas including SF6 |
| Average percentage of recycled metal content | 73% |
| EU RoHS宣言書 | RoHS 適合 |
| REACH宣言書 | REACH 適合宣言 |
| ハロゲンフリー状態 | 製品のハロゲンがしきい値を超えています |
| PVCフリー | いいえ |
| シリコーンフリー | いいえ |
| （資源）循環性 | 特定のリサイクルの運用は必要ありません |
| 脱着式バッテリー | ユーザーによる交換 |
| WEEEラベル | この製品はEU市場で特定廃棄物収集に従って廃棄されなければならず、ごみ箱に捨ててはいけません。 |
| 外観図・寸法 | |
|---|---|

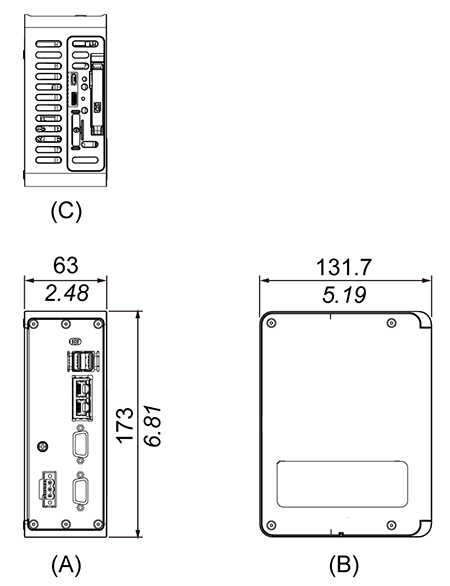

| 外形寸法図 | 外形寸法図 A. 正面図 B. 左側面図 C. 底面図 DIN レールアタッチメント付き寸法  A. 正面図 B. 左側面図 C. 背面図 D. DIN レールへの取り付け位置の中心 E. 底面図 |
| パネルカット寸法 | |
|---|---|
| パネルカット寸法 |
取り付け条件

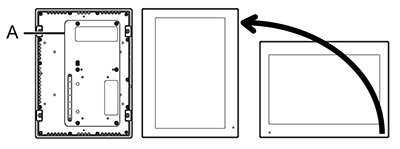

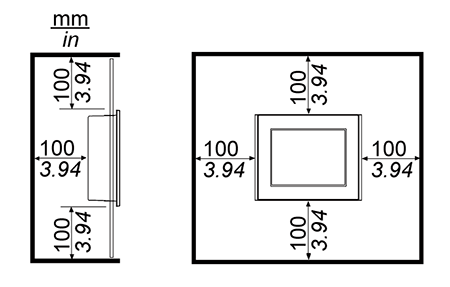

A. 盤内温度 B. 盤外温度  A. 電源コネクターまたは電源端子台 取り付け角度  取り付け間隔
|
