| 主な仕様 | |
|---|---|
| 製品カテゴリー | タッチパネル表示器 |
| シリーズ | GP6000シリーズ |
| 詳細仕様 | |
|---|---|
| 表示サイズ | 12型 |
| 表示デバイス | TFTカラーLCD |
| 表示色・階調 | 1,600万色 |
| 表示解像度 | 1,024 x 768ドット（XGA） |
| タッチパネル方式 | アナログ抵抗膜方式（シングルタッチ） |
| バックライト寿命 | 50,000 時間以上（周囲温度 25°C [77°F]、連続点灯時、バックライトの輝度が 50% になるまでの時間） |
| バックライト | 白色LED（お客様にて交換はできません。弊社カスタマーケアセンターまでご連絡ください。） |
| 輝度調整 | 101段階（タッチパネルで調整） 101段階（ソフトウェアで調整） |
| 定格電源電圧 | 100〜240 Vac |
| 突入電流 | 30 A 以下 |
| 電圧許容範囲 | 100〜240 Vac |
| 絶縁耐力 | 1.5 kVac 1 分間 (充電部端子と FG 端子間) |
| ステータスLED | ステータスLED 緑色、状態-点灯：オフライン ステータスLED 緑色、状態-点滅：バックライト消灯時（スタンバイモード） ステータスLED 橙色、状態-点滅：ソフトウェア起動中 ステータスLED 赤色、状態-点灯：通電中 ステータスLED - 、状態-消灯：無通電時 |
| 消費電圧（VA） | 23.7 VA での 100 Vac (最大値) 34.8 VA での 240 Vac (最大値) |
| メモリー *1 | システムメモリー : eMMC Flash 4 GB (オペレーティングシステム、プロジェクトデータ、およびその他のデータ) バックアップメモリー : NVRAM 512KB |
| 冷却方式 | 自然空冷 |
| 電源の配線 | ケーブル：2 mm²、AWG 14、最大接地抵抗100 Ω：FG（機能接地） |
| 取付方法 | 4点留め 取り付け金具、パネル厚範囲：1.6～5 mm |
| パネルカット寸法 | 301.5（+1/-0）× 227.5（+1/-0）mm、パネル厚範囲：1.6～5 mm |
| 幅 | 315 mm |
| 高さ | 241 mm |
| 奥行き | 60 mm |
| 重量 | 2.4 kg |
| インターフェイス仕様 | |
|---|---|
| シリアル（COM1） | 調歩同期式：RS-232C、データ長：7 / 8ビット、ストップビット：1 / 2ビット、パリティ：なし / 偶数 / 奇数、通信速度：2,400～115,200bps、コネクター：D-Sub 9ピン プラグ |
| シリアル（COM2） | 調歩同期式：RS-422 / 485、データ長：7 / 8ビット、ストップビット：1 / 2ビット、パリティ：なし / 偶数 / 奇数、通信速度：2,400～115,200bps、187,500bps（MPI）、コネクター：D-Sub 9ピン プラグ |
| USB Type A | USB 2.0（Type A）×1、電源電圧：5Vdc±5%、最大出力電流：500mA、最大通信距離：5m未満 |
| USB micro B | USB 2.0（micro B）×1、最大通信距離：5m |
| イーサネット | 対応規格：IEEE802.3i / IEEE802.3u、10BASE-T / 100BASE-TX、コネクター：モジュラージャック（RJ-45）×2 |
| SDカード | 対応規格：SD/SDHC/SDXC、UHS-I 対応、SDカードスロット×1 |
| 環境仕様 | |
|---|---|
| 製品認証 *2 | CE、UKCA、KC、RCM、cULus |
| 規格 | UL 61010-2-201 IEC 61000-6-2 UL 121201 CSA C22.2 N°61010-2-201 ANSI/ISA 12.12.01 CSA C22.2 No 213 Class I Division 2 |
| 指令 | 2014/35/EU - 低電圧指令 2014/30/EU - EMC指令 2014/34/EU - ATEX指令 2012/19/EU - WEEE指令 2011/65/EU - RoHS指令 2015/863/EU - RoHS 指令 |
| 保護等級 | IP65F、UL 50/50E、タイプ 1、タイプ 4X (室内専用)、タイプ 12、タイプ 13 (パネル埋込時のフロント面) |
| 使用周囲温度 | 0～55 °C |
| 保管周囲温度 | -20～60 °C |
| 使用および保存周囲湿度 | 10～90 %（結露のないこと、湿球温度39°C以下） |
| 耐気圧(使用高度) | 800～1,114 hPa (海抜 2,000 m [6,561 ft] 以下) |
| 汚染度 | 汚染度2 |
| 腐食性ガス | 腐食性ガスのないこと |
| 耐振動 | JIS B 3502、IEC/EN 61131-2 準拠 5...9 Hz 片振幅 3.5 mm (0.14 in) 9...150 Hz 定加速度：9.8 m/s2 X、Y、Z 各方向 10 サイクル (約 100 分間) |
| 耐衝撃性 | JIS B 3502、IEC/EN 61131-2 準拠 147 m/s2、X、Y、Z の方向に各 3 回 |
| 絶縁抵抗 | 500 Vdc、10 MΩ 以上 (充電部端子と PE 端子間) |
| 耐静電気放電 | 接触放電法：6 kV 気中放電法：8 kV (IEC/EN 61000-4-2 レベル 3) |
*2 詳細は対応規格・規制についてのページをご参照ください。
| 梱包単位 | |
|---|---|
| 梱包タイプ | PCE |
| 個数/梱包 | 1 |
| 梱包寸法（高さ） | 13 cm |
| 梱包寸法（幅） | 31.6 cm |
| 梱包寸法（奥行き） | 39.3 cm |
| 梱包重量 | 3.1 kg |
| 梱包タイプ2 | S06 |
| 梱包2の個数 | 4 |
| 梱包寸法2 （高さ） | 34.5 cm |
| 梱包寸法2 （幅） | 60 cm |
| 梱包寸法2 （奥行き） | 80 cm |
| 梱包寸法2 （重量） | 25.4 kg |
環境維持の提供
シュナイダーエレクトリックは、サプライチェーンのパートナーシップ、環境負荷の少ない素材の使用、そして製品寿命とリサイクル性を延ばす「Use Better, Use Longer, Use
Again（より良く使う・長く使う・再び使う）」キャンペーンを通じて、2050年までにネットゼロの達成を目指しています。
環境データの説明
| ライフサイクル全体での二酸化炭素排出量 | 1,274 kg CO2 eq. |
| 製造の二酸化炭素排出量 | 160 kg CO2 eq. |
| 配電の二酸化炭素排出量 | 0.6 kg CO2 eq. |
| 設置時の二酸化炭素排出量 | 0.1 kg CO2 eq. |
| 二酸化炭素排出量を利用する | 1,109 kg CO2 eq. |
| 水銀フリー | はい |
| RoHS適用除外情報 | はい |
| 使用済み後の二酸化炭素排出量 | 5 kg CO2 eq. |
| 製品環境プロファイル(PEP) | （資源）循環性 |
| ライフサイクル全体での 二酸化炭素排出量 | 1274 |
| Fガス利用実績 | Only air and vacuum used for insulation / breaking, no F-gas including SF6 |
| Average percentage of recycled metal content | 96% |
| EU RoHS宣言書 | RoHS適合宣言書 |
| REACH宣言書 | REACH適合宣言書 |
| ハロゲンフリー状態 | 製品のハロゲンがしきい値を超えています |
| PVCフリー | いいえ |
| シリコーンフリー | いいえ |
| （資源）循環性 | 特定のリサイクルの運用は必要ありません |
| 脱着式バッテリー | ユーザーによる交換 |
| WEEEラベル | この製品はEU市場で特定廃棄物収集に従って廃棄されなければならず、ごみ箱に捨ててはいけません。 |
| 外観図・寸法 | |
|---|---|

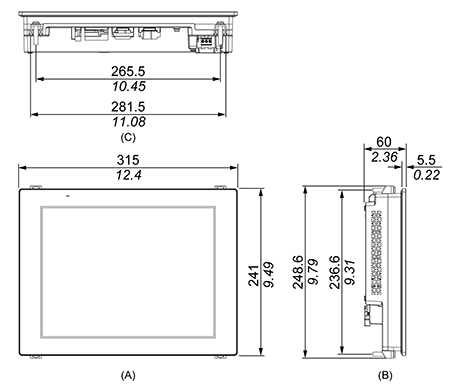

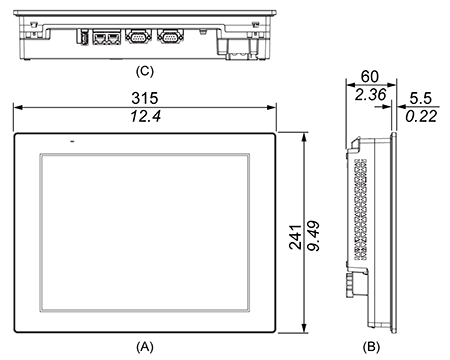

| 外形寸法図 | 外形寸法図 A. 正面図 B. 左側面図 C. 底面図 取り付け金具付き外観図  A. 正面図 B. 左側面図 C. 底面図 |
| パネルカット寸法 | |
|---|---|

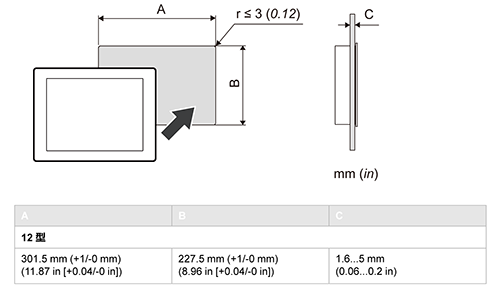

| パネルカット寸法 | パネルカット寸法図 取り付け条件
A. 盤内温度 B. 盤外温度  A. 電源コネクターまたは電源端子台 取り付け角度  取り付け間隔
|
