| 主な仕様 | |
|---|---|
| 製品カテゴリー | 産業用ディスプレイ |
| シリーズ | GPW6000シリーズ |
| 詳細仕様 | |
|---|---|
| 表示サイズ | 10型ワイド |
| 表示デバイス | TFTカラーLCD |
| 表示色・階調 | 1,600万色 |
| 表示解像度 | 1,280 x 800ドット（WXGA） |
| タッチパネル方式 | 最適化ノイズフィルター付き投影型静電容量方式 (PCAP) マルチタッチ（2点押し） |
| バックライト寿命 | 50,000 時間以上（周囲温度 25°C 、連続点灯時、バックライトの輝度が 50% になるまでの時間） |
| バックライト | 白色LED（お客様にて交換はできません。弊社カスタマーケアセンターまでご連絡ください。） |
| 輝度調整 | 101段階（タッチパネルで調整） |
| 定格電源電圧 | 12～24 Vdc |
| 突入電流 | 30 A 以下 |
| 電圧許容範囲 | 10.8～28.8 V dc |
| 絶縁耐力 | 1,000 Vac 1 分間 (充電部端子と FG 端子間) |
| ステータスLED | ステータスLED 緑色、状態-点灯：運転中 ステータスLED 緑色、状態-点滅：（3秒ごとに点灯/消灯）：バックライト消灯時（スタンバイモード） ステータスLED 橙色、状態-点滅：システム起動中 ステータスLED 赤色、状態-点灯：通電中 ステータスLED - 、状態-消灯：無通電時 |
| メモリー | システムメモリー : eMMC Flash 4 GB (オペレーティングシステム、およびその他のデータ) バックアップメモリー : NVRAM 512KB |
| 冷却方式 | 自然空冷 |
| 消費電力 | 16 W（外部への供給電源をのぞいた場合） 13 W（バックライト消灯時(スタンバイモード)） |
| 電源の配線 | ケーブル：2 mm²、AWG 14、最大接地抵抗100 Ω：FG（機能接地） |
| 取付方法 | パネル厚範囲：1.6～5 mm |
| パネルカット寸法 | 255（+1/-0）x 185（+1/-0）mm 、パネル厚範囲：1.6～5 mm |
| 幅 | 268.5 mm |
| 高さ | 198.5 mm |
| 奥行き | 64 mm |
| 重量 | 3.2 kg |
| インターフェイス仕様 | |
|---|---|
| USB Type A | USB 2.0（Type A）×2、電源電圧：5Vdc±5%、最大出力電流：500mA、最大通信距離：5m未満 |
| イーサネット | 対応規格：IEEE802.3i / IEEE802.3u、10 BASE-T/100 BASE-TX/1000 BASE-T、コネクター：モジュラージャック（RJ-45）×2 |
| SDカード | 対応規格：SD/SDHC/SDXC、UHS-I 対応、SDカードスロット×1 |
| 環境仕様 | |
|---|---|
| 製品認証 *1 | CE、UL、EAC、KC、UKCA、UL C1D2、ATEX/IECEx、KCs 、RCM 、UKCA Ex、CCC Ex、 EU RO MR、DNV、NK、CCS（船舶規格は2027年に対応予定） |
| 指令 | 2014/35/EU - 低電圧指令 |
| 保護等級 | ・正面：IP66F、IP67F、UL 50/50E、タイプ1、タイプ4X (室内専用)、タイプ12、タイプ13 ・背面：IP20 |
| 使用周囲温度 | 0～60 °C |
| 保管周囲温度 | -20～60 °C |
| 使用および保存周囲湿度 | 10～90 %（結露のないこと、湿球温度39°C以下） |
| 耐気圧(使用高度) | 800～1,114 hPa (海抜 2,000 m 以下) |
| 汚染度 | 汚染度2 |
| 腐食性ガス | 腐食性ガスのないこと |
| 耐振動 | JIS B 3502、IEC/EN 61131-2 準拠 5～9 Hz 片振幅 3.5 mm (0.14 in) 9～150 Hz 定加速度：9.8 m/s2 X、Y、Z 各方向 10 サイクル (約 100 分間) |
| 耐衝撃性 | JIS B 3502、IEC/EN 61131-2 準拠 147 m/s2、X、Y、Z の方向に各 3 回 |
| 絶縁抵抗 | 500 Vdc、10 MΩ 以上(充電部端子とFG 端子間) |
| 耐静電気放電 | 接触放電法：6 kV 気中放電法：8 kV (IEC/EN 61000-4-2 レベル 3) |
*1 詳細は対応規格・規制についてのページをご参照ください。
| 梱包単位 | |
|---|---|
| 梱包タイプ | PCE |
| 個数/梱包 | 1 |
| 梱包寸法（高さ） | 37 cm |
| 梱包寸法（幅） | 15 cm |
| 梱包寸法（奥行き） | 36 cm |
| 梱包重量 | 4.2 kg |
| 梱包タイプ2 | S06 |
| 梱包2の個数 | 6 |
| 梱包寸法2 （高さ） | 73.5 cm |
| 梱包寸法2 （幅） | 60 cm |
| 梱包寸法2 （奥行き） | 80 cm |
| 梱包寸法2 （重量） | 36.5 kg |
環境維持の提供
シュナイダーエレクトリックは、サプライチェーンのパートナーシップ、環境負荷の少ない素材の使用、そして製品寿命とリサイクル性を延ばす「Use Better, Use Longer, Use
Again（より良く使う・長く使う・再び使う）」キャンペーンを通じて、2050年までにネットゼロの達成を目指しています。
環境データの説明
| ライフサイクル全体での二酸化炭素排出量 | 710 kg CO2 eq. |
| 製造の二酸化炭素排出量 | 122 kg CO2 eq. |
| 配電の二酸化炭素排出量 | 6 kg CO2 eq. |
| 設置時の二酸化炭素排出量 | 0 kg CO2 eq. |
| 二酸化炭素排出量を利用する | 576 kg CO2 eq. |
| 水銀フリー | はい |
| RoHS適用除外情報 | はい |
| 使用済み後の二酸化炭素排出量 | 6 kg CO2 eq. |
| 製品環境プロファイル(PEP) | （資源）循環性 |
| ライフサイクル全体での 二酸化炭素排出量 | 710 |
| Fガス利用実績 | Only air and vacuum used for insulation / breaking, no F-gas including SF6 |
| Average percentage of recycled metal content | 84% |
| EU RoHS宣言書 | RoHS 適合 |
| REACH宣言書 | REACH 適合宣言 |
| ハロゲンフリー状態 | 製品のハロゲンがしきい値を超えています |
| PVCフリー | いいえ |
| シリコーンフリー | いいえ |
| （資源）循環性 | 特定のリサイクルの運用は必要ありません |
| 脱着式バッテリー | ユーザーによる交換 |
| WEEEラベル | この製品はEU市場で特定廃棄物収集に従って廃棄されなければならず、ごみ箱に捨ててはいけません。 |
| 外観図・寸法 | |
|---|---|

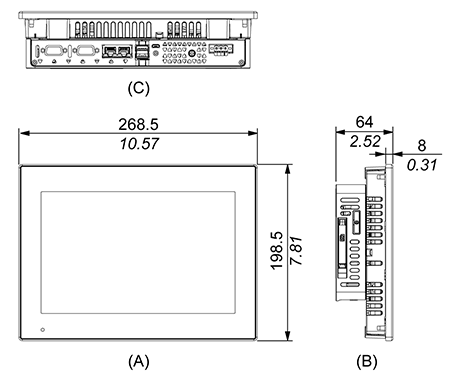

| 外形寸法図 | 外形寸法図 A. 正面図 B. 左側面図 C. 底面図 取り付け金具
|
| パネルカット寸法 | |
|---|---|

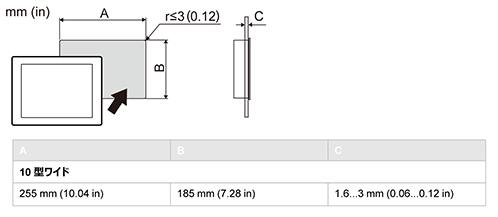

| パネルカット寸法 | パネルカット寸法図 取り付け条件
A. 盤内温度 B. 盤外温度  A. 電源コネクターまたは電源端子台 取り付け角度  取り付け間隔
|
