プログラマブルコントローラー Modicon M221/M241/M251 ラインアップ

詳細仕様に関しては、スペックシートをご覧ください。

Modicon M221シリーズ

 型式 *1組込みI/O構成シリアル通信イーサネット外形寸法（mm）供給電源
 デジタル入力デジタル出力アナログ入力
コンパクトタイプTM221C16R9点7点2点
（0～10V、
10ビット）		1ch-95 x 90 x 70リレー出力：100～240Vac
トランジスタ出力：24Vdc
TM221C16T
TM221C16U
TM221CE16R1ch
TM221CE16T
TM221CE16U
TM221C24R14点10点-110 x 90 x 70
TM221C24T
TM221C24U
TM221CE24R1ch
TM221CE24T
TM221CE24U
TM221C40R24点16点-163 x 90 x 70
TM221C40T
TM221C40U
TM221CE40R1ch
TM221CE40T
TM221CE40U
ブックタイプTM221M16R8点8点2点
（0～10V、
10ビット）		2ch-70 x 90 x 7024Vdc
TM221M16RG
TM221M16T
TM221M16TG
TM221ME16R1ch1ch
TM221ME16RG
TM221ME16T
TM221ME16TG
TM221M32TK16点16点2ch-
TM221ME32TK1ch1ch

*1 型式の詳細については、下の型式の見方をご覧ください。

共通仕様使用温度環境-10～55℃
対応規格CE、UL Listing Mark、CSA、RCM、EAC、LR、ABS、DNV-GL
適用標準規格IEC/EN 61131-2（Edition 2 2007）、UL 508（UL 61010-2-201）、ANSI/ISA 12.12.01-2007、
CSA C22.2 No. 213、No. 142、E61131-2 and IACS E10

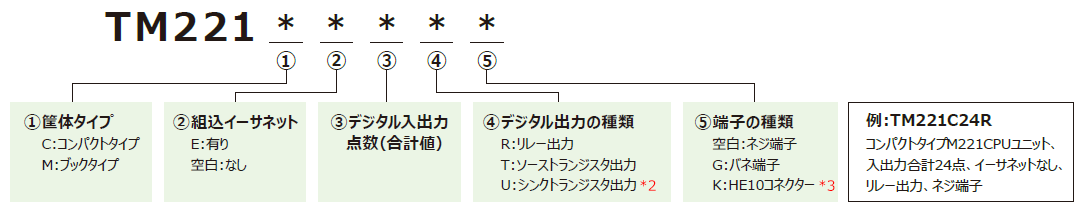

型式の見方

*2 コンパクトタイプのみ選択可能です。

*3 HE10コネクターケーブルが別途必要になります。

Modicon M241シリーズ

型式組込みI/O構成外形寸法電源
 デジタル入力トランジスター出力リレー出力シリアル通信イーサネットCANopen
TM241C24R14点4点（ソース）6点2ch--150 x 90 x 95mmAC100～240V
TM241CE24R1ch
TM241CEC24R1ch
TM241C24T10点（ソース）---DC24V
TM241CE24T1ch
TM241CEC24T1ch
TM241C24U10点（シンク）---
TM241CE24U1ch
TM241CEC24U1ch
TM241C40R24点4点（ソース）12点2ch--190 x 90 x 95mmAC100～240V
TM241CE40R1ch
TM241C40T16点（ソース）--DC24V
TM241CE40T1ch
TM241C40U16点（シンク）--
TM241CE40U1ch

型式の見方

Modicon M251シリーズ

型式組込みI/O構成外形寸法電源
 デジタル入力トランジスター出力リレー出力シリアル通信イーサネットCANopen
TM251MESE---1ch2ch-54 x 90 x 95mmDC24V
TM251MESC1ch1ch1ch
