PFXST6300TADE

製品基本情報
製品カテゴリー
プログラマブル表示器(HMI)
シリーズ
ST6000シリーズ
画面サイズ
5型
型式
PFXST6300TADE
グローバルコード
PFXST6300TADE
製品特長
5型 DC アナログ(GP-Pro EX対応モデル)
表示仕様
表示デバイス
TFTカラーLCD
表示サイズ
5.7型
表示ドット数
640 x 480ドット(VGA)
有効表示寸法
W115.2 x H86.4mm
表示色・階調
262,144色
バックライト
白色LED(交換不可)
バックライト寿命
50,000時間以上(周囲温度25℃、連続点灯時、バックライトの輝度が25%になるまでの時間)
輝度調整
16段階(タッチパネルまたはソフトウェアで調整)
タッチパネル方式
アナログ抵抗膜方式 (シングルタッチ)
タッチパネル分解能
1,024 x 1,024
タッチパネル寿命
100万回以上
電気的仕様
定格電圧
24Vdc
電圧許容範囲
19.2~28.8Vdc
許容瞬時停電時間
5ms以下
消費電力
最大:8.9W
外部接続機器への供給電源を除いた場合:5.71W以下
バックライト消灯時(スタンバイモード):3.26W以下
突入電流:30A以下
突入電流
30A以下
耐ノイズ
ノイズ電圧:1,000Vp-p
パルス幅:1µs
立ち上がり時間:1ns(ノイズシミュレータによる)
絶縁耐力
1,000Vac 20mA 1分間(充電部端子とFG端子間)
絶縁抵抗
500Vdc 10MΩ以上(充電部端子とFG端子間)
環境仕様
国際安全規格
CE, UL,cUL(508)Listed, EAC, KC, C-Tick
使用周囲温度
0~50℃
保存周囲温度
-20~+60℃
使用周囲湿度
10~90%RH(結露のないこと、湿球温度39℃以下)
保存周囲湿度
10~90%RH(結露のないこと、湿球温度39℃以下)
じんあい
0.1mg/m³以下(導電性塵埃のないこと)
汚染度
汚染度2
腐食性ガス
腐食性ガスのないこと
耐気圧(使用高度)
800~1,114hPa(海抜2,000m以下)
耐振動
JIS B 3502、IEC/EN61131-2準拠
5~9Hz 片振幅:3.5mm
9~150Hz 定加速度:9.8m/s²
X,Y,Z各方向 10サイクル(100分間)
耐衝撃性
JIS B 3502、IEC/EN 61131-2 準拠
147m/s2、X、Y、Z の方向に各3回
ファースト・トランジェント・バーストノイズ
IEC 61000-4-4
2kV:電源ポート(表示器電源部)
1kV:通信ポート
耐静電気放電
接触放電法:6kV
気中放電法:8kV
(IEC/EN61000-4-2 レベル3)
メモリー
アプリケーションメモリー
GP-Pro EX使用時:
- システムカード/システムメモリー:FLASH EPROM
- 画面エリア:64MB *ユーザーフォントエリアの容量を超えた場合(例えば、イメージフォントやピクチャフォントを使用している場合など)は、画面エリアを使用してください。
- ユーザーフォントエリア:8MB
- ロジックプログラムエリア:132KB(15,000ステップ相当) *ソフトウェアで最大60,000ステップに切り替え可能です。ただしアプリケーションメモリー(画面データ)容量が1MB少なくなります。
- 自由スペース:なし

システムカード/システムメモリーの取り外し:不可
バックアップメモリー
GP-Pro EX使用時:
- 画面エリア:NVRAM 320KB
- 変数エリア:NVRAM 64KB

バッテリー(時計データバックアップ):一次電池(交換可能な電池)
インターフェイス仕様
シリアル(COM1)
調歩同期式:RS-232C、データ長:7 / 8ビット、ストップビット:1 / 2ビット、パリティ:なし / 偶数 / 奇数、通信速度:2,400~115,200bps、コネクター:D-Sub 9ピン プラグ
シリアル(COM2)
調歩同期式:RS-422 / 485、データ長:7 / 8ビット、ストップビット:1 / 2ビット、パリティ:なし / 偶数 / 奇数、通信速度:2,400~115,200bps、187,500bps(MPI)、コネクター:D-Sub 9ピン プラグ
USB Type A
USB 2.0(Type A)x 1、電源電圧:5Vdc±5%、最大出力電流:500mA、最大通信距離:5m未満
USB micro B
USB 2.0(micro B)x 1、最大通信距離:5m
イーサネット
対応規格:IEEE802.3i / IEEE802.3u、10BASE-T / 100BASE-TX、コネクター:モジュラージャック(RJ-45) x 1
設置仕様
接地
機能接地:D種接地
冷却方式
自然空冷
保護構造
IP65F、TYPE 1、TYPE 4X(室内専用)、TYPE 13(パネル埋込時のフロント面)*1
外形寸法
W169.5 x H137 x D58mm
パネルカット寸法
W156 x H123.5mm、パネル厚範囲:1.6~5mm*2
質量
0.8kg以下

1本製品をパネルに取り付けたときのフロント部分に関する保護構造です。当該試験条件で適合性を確認していますが、あらゆる環境での使用を保証しているものではありません。特に試験に規定されている油であっても、長時間にわたり噴霧状態に本製品がさらされている場合や極端に粘度の低い切削油にさらされている場合などは、フロント部のシートのはがれにより油の浸入が発生することがあります。その場合は別途対策が必要となります。
また、規定外の油でも同様の浸入やプラスチックが変質することがあります。本製品を使用する前にあらかじめご使用の環境をご確認ください。
また、長時間使用した防滴ガスケット(パッキン)や一度パネル取り付けした防滴ガスケット(パッキン)はキズや汚れが付き、十分な保護効果を得られない場合があります。安定した保護効果を得るためには、防滴ガスケット(パッキン)の定期的な交換をお勧めします。

2パネル厚範囲であっても、パネルの材質、大きさによっては本製品や接続機器の取り付け位置によりパネルが反る場合があります。パネルの反りを防止するためには、補強板をつけることも有効です。

外観図・寸法図

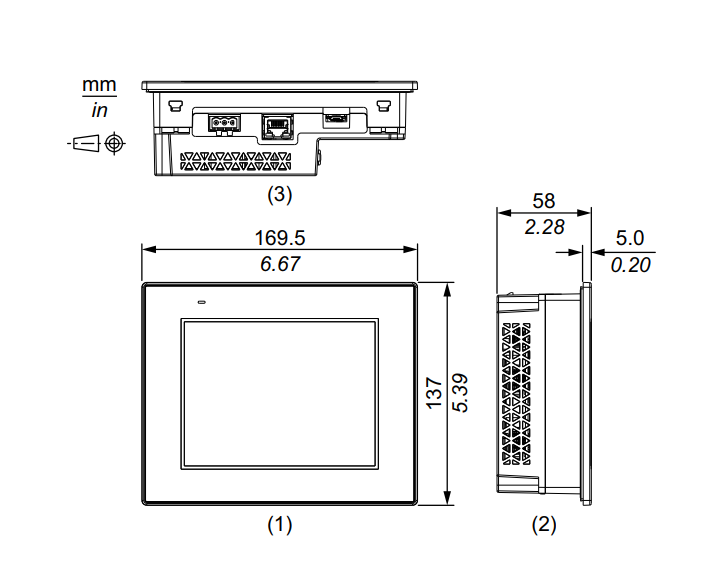

外形寸法図
(1) (2) (3)
正面図 左側面図 底面図
パネルカット寸法図
A B C
156 mm (+1/-0 mm)
(6.14 in [+0.04/-0 in])
123.5 mm (+1/-0 mm)
(4.86 in [+0.04/-0 in])
1.6 ~ 5 mm
(0.06 ~ 0.2 in.)

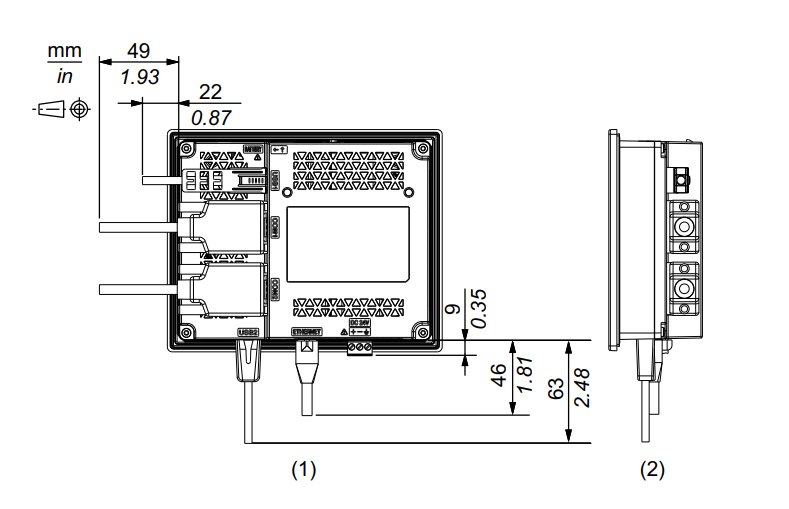

ケーブル付き外観図
(1) (2)
正面図 右側面図
