PFXST6500TADE

PF_CP22240

10.4型タッチパネルディスプレイ、COM×2、イーサネット×1、USBホスト＆デバイス、24VDC、GP-Pro EXモデル、SDカード

主要
製品またはコンポーネントタイプ
タッチパネル表示器
製品群
Pro-face ST6000
補足
表示サイズ
10型
表示デバイス
TFTカラーLCD
表示色・階調
1,600万色
表示解像度
800 x 600 ドット（SVGA）
タッチパネル方式
アナログ抵抗膜方式（シングルタッチ）
バックライト寿命
50,000時間 （白色LED）
輝度調整
16 levels via touch panel
電圧許容範囲
19.2～28.8 V dc
Maximum cycle time
10 ms
Rated short-duration power frequency withstand voltage
1,000 V ac 1分間
メモリーディスクリプション
アプリケーションメモリー： 64 MB
バックアップメモリー： 320 kB
冷却方式
自然空冷
インターフェイス仕様
COM1、D-Sub 9ピン プラグ、コネクターRS-232C、通信速度：2,400～11,5200 bps
COM2、D-Sub 9ピン プラグ、コネクターRS-422/485、通信速度：187.5 kbps Siemens MPI
USB 2.0（Type A）
USB 2.0（micro B）
イーサネット モジュラージャック、メスRJ45、10BASE-T/100BASE-TX
[Us] 定格電源電圧
24 V dc
突入電流
30 A
消費電力 (W)
10.6 W
7.5 W （外部への供給電源をのぞいた場合）
4.6 W when backlight is OFF
Data format
8 bits, no parity, 1 or 2 stop even or odd
電源の配線
ケーブル： 2 mm²、AWG 14、最大接地抵抗100 Ω：FG（機能接地）
取付方法
6点留め、パネル厚範囲：1.6～5 mm 従い UL 61010-2-201
6点留め、 従い IEC 61131-2
6点留め、 従い IEC 61000-6-2
筐体材料
PC
フロントベゼル素材
Aluminium
パネルカット寸法
W301.5 (+ 1/- 0) x H227.5 (+ 1/- 0) mm
幅
241 mm
高さ
315 mm
奥行き
56 mm
製品重量
1.8 kg
環境
製品認証
CE
EAC
UL/cUL listed
KC
RCM
UKCA
NEMA 保護等級
NEMA 4X 前面パネル（屋内使用）
NEMA 1
NEMA 13 前面パネル （筐体内設置）
規格
IEC 61000-6-4
IEC 61000-6-2
IEC 61131-2
UL 61010-2-201
CSA C22.2 No 61010-2-201
KS C 9610-6-4
KS C 9610-6-2
指令
2014/30/EU - EMC指令
IP 保護等級
IP20 IEC 61131-2（背面）
IP65F IEC 61131-2（前面パネル）
稼動に適した周囲温度
0…50 °C
保管周囲温度範囲
-20…60 °C
使用周囲湿度
10…90 % 非結露
保存周囲湿度
10…90 % 結露のないこと
運用可能な高度
2,000 m以下
汚染度
汚染度2
環境特性
腐食性ガス
耐振動
+/- 3.5 mm（5…9 Hz）、X、Y、Z各方向 10サイクル（100分間）：IEC 61131-2
9.8 m/s²（9…150 Hz）
耐衝撃性
147 m/s²、11 ms（X、Y、Z の方向に各3 回）：IEC 61131-2
絶縁抵抗
>= 10 MOhm
EMC
ファーストトランジェント・バーストイミュニティ - 2 kV (電源ポート)：IEC 61000-4-4
ファーストトランジェント・バーストイミュニティ - 1 kV (通信ポート)：IEC 61000-4-4
耐静電気放電 - 6 kV レベル3 (接触放電)：IEC 61000-4-2
耐静電気放電 - 8 kV レベル3 (気中放電)：IEC 61000-4-2
梱包単位
梱包タイプ
PCE
個数/梱包
1
梱包寸法（高さ）
11.000 cm
梱包寸法（幅）
31.500 cm
梱包寸法（奥行き）
39.000 cm
梱包重量
2.484 kg
梱包タイプ2
S06
梱包2の個数
10
梱包寸法2 （高さ）
75.000 cm
梱包寸法2 （幅）
60.000 cm
梱包寸法2 （奥行き）
80.000 cm
梱包寸法2 （重量）
40.080 kg
契約保証
保証（月単位）
18

環境維持の提供環境維持の提供

シュナイダーエレクトリックは、サプライチェーンのパートナーシップ、環境負荷の少ない素材の使用、そして製品寿命とリサイクル性を延ばす「Use Better, Use Longer, Use Again（より良く使う・長く使う・再び使う）」キャンペーンを通じて、2050年までにネットゼロの達成を目指しています。

環境データの説明
ライフサイクル全体での二酸化炭素排出量
681 kg CO2 eq.
製造段階のカーボンフットプリント [A1～A3]
83 kg CO2 eq.
流通段階のカーボンフットプリント [A4]
0.9 kg CO2 eq.
設置段階のカーボンフットプリント [A5]
0 kg CO2 eq.
使用段階のカーボンフットプリント [B2, B3, B4, B6]
596 kg CO2 eq.
水銀フリー
はい
Sustainable packaging
いいえ
廃棄段階のカーボンフットプリント [C1～C4]
0.4 kg CO2 eq.
環境情報開示
（資源）循環性
ライフサイクル全体での二酸化炭素排出量
681
Fガス利用実績
Only air and vacuum used for insulation / breaking, no F-gas including SF6
リサイクル用の段ボールが入ったパッケージ
はい
プラスチック以外の梱包材
いいえ
SCIP番号
20694bec-44d9-42c3-8fdd-3861ce15e3ab
REACh規制
https://download.se.com/files?p_Doc_Ref=PFXST6500TADE_REACH_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29
EU RoHS指令
https://download.se.com/files?p_Doc_Ref=PFXST6500TADE_ROHS_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29
ハロゲンフリー状態
製品には基準値を超えるハロゲンが含まれています
PVCフリー
いいえ
シリコーンフリー
いいえ
（資源）循環性
特定のリサイクルの運用は必要ありません
脱着式バッテリー
ユーザーによる交換
回収
No
WEEEラベル
この製品はEU市場で特定廃棄物収集に従って廃棄されなければならず、ごみ箱に捨ててはいけません。

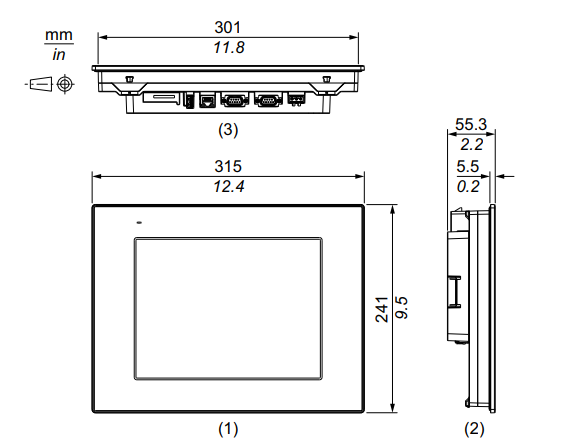

Dimensions Drawings

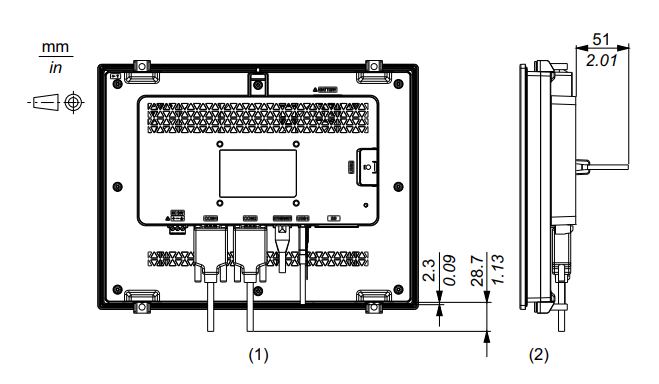

Mounting and Clearance
