| 主な仕様 | |
|---|---|
| 製品カテゴリー | プログラマブル表示器（HMI） |
| シリーズ | ET6000シリーズ |
| 詳細仕様 | |
|---|---|
| 表示サイズ | 7型ワイド |
| 表示色・階調 | 1,600万色 |
| 表示解像度 | 800 x 480ドット（WVGA） |
| タッチパネル方式 | シングルタッチ、アナログ抵抗膜方式 |
| 輝度調整 | 16段階 |
| 定格電源電圧 | 24 V DC +/- 20 % |
| 突入電流 | 30 A |
| ステータスLED | 色：緑, 状態：点灯 HMI動作：オフライン 色：緑, 状態：点灯 HMI動作：運転中,ロジックプログラム動作：RUN 色：緑, 状態：点滅 HMI動作：運転中,ロジックプログラム動作：STOP 色：橙, 状態：点滅 HMI動作：ソフトウェア起動中 色：赤, 状態：点灯 HMI動作：通電中 色：赤, 状態：点滅,HMI動作：運転中,ロジックプログラム動作：重大なエラー 消灯：無通電時 |
| 消費電力（W） | 9 W |
| プロセッサー周波数 | 800 MHz |
| イーサネットポート | 10/100BASE |
| メモリー | デバイスメモリー：256 MB アプリケーションメモリー： 32 MB バックアップメモリー：128 kB |
| インターフェイス | COM1：調歩同期式, RS-232C、データ長：7/8ビット、ストップビット：1/2ビット,パリティ：なし/偶数/奇数、通信速度：2,400～115,200bps、コネクター：D-Sub 9ピン プラグ COM2：調歩同期式：RS-422/485、データ長：7/8ビット、ストップビット：1/2ビット、パリティ：なし/偶数/奇数,通信速度：2,400～115,200bps、187,500bps（MPI）コネクター：D-Sub 9ピン プラグ イーサネット：対応規格：IEEE802.3i/IEEE802.3u、10BASE-T/100BASETX, コネクター：モジュラージャック（RJ-45）x 1 USB Type A：USB 2.0 x 1、電源電圧：5Vdc±5％、最大出力電流：500mA、最大通信距離：3m未満 USB micro B：USB 2.0 x 1、最大通信距離：3m | リアルタイムクロック | 内蔵 0...50 °C 内蔵 10...90 % RH |
| 取付方法 | By 4 screws、パネル厚範囲：1.6～5 mm |
| パネルカット寸法（W×H) | 190 x 135 mm |
| 幅 | 206 mm |
| 高さ | 151 mm |
| 奥行き | 45 mm |
| 重量 | 0.61 kg |
| 環境仕様 | |
|---|---|
| 製品認証 | CE UL KC UKCA |
| NEMA 保護等級 | NEMA 4準拠 前面パネル（屋内用） NEMA 13準拠 前面パネル（筐体内設置） |
| 規格 | IEC 61000-6-4 IEC 61000-6-2 IEC 61131-2 UL 61010-2-201 CSA C22.2 No 61010-1-201 |
| 指令 | 2014/35/EU - 低電圧指令 2014/30/EU - EMC指令 |
| IP 保護等級 | IP65F,TYPE 4X（室内専用） IP65 IEC 61131-2(前面パネル) |
| 使用周囲温度範囲 | 0…50 ℃ |
| 保管周囲温度範囲 | -20…60 ℃ |
| 使用周囲湿度 | 10…90 % 非結露 |
| 運用可能な高度 | 2,000 m以下 |
| 耐振動 | +/- 3.5 mm（5…9 Hz）、 X、Y、Z各方向 10サイクル（100分間）：IEC 61131-2 9.8 m/s²（9…150 Hz）、 |
| 耐衝撃性 | 147 m/s²、11 ms(X、Y、Z の方向に各3 回)：IEC 61131-2 |
| EMC | ファーストトランジェント・バーストイミュニティ試験 - test level: 2 kV (電源ポート) conforming to IEC 61000-4-4 ファーストトランジェント・バーストイミュニティ試験 - test level: 1 kV (通信ポート) 静電気放電イミュニティ試験 - test level: 6 kV (接触放電) conforming to IEC 61000-4-2 レベル 3 静電気放電イミュニティ試験 - test level: 8 kV (空気放電) |
| 梱包単位 | |
|---|---|
| 梱包タイプ | PCE |
| 個数/梱包 | 1 |
| 梱包寸法（高さ） | 8.4 cm |
| 梱包寸法（幅） | 18.5 cm |
| 梱包寸法（奥行き） | 28.0 cm |
| 梱包重量 | 0.904 kg |
| 梱包タイプ2 | S03 |
| 梱包の個数 | 6 |
| 梱包寸法2 （高さ） | 30.0 cm |
| 梱包寸法2 （幅） | 30.0 cm |
| 梱包寸法2 （奥行き） | 40.0 cm |
| 梱包寸法2 （重量） | 6.140 kg |
持続可能性
シュナイダーエレクトリックは、サプライチェーンのパートナーシップ、環境負荷の少ない素材の使用、そして製品寿命とリサイクル性を延ばす「Use Better, Use Longer, Use Again（より良く使う・長く使う・再び使う）」キャンペーンを通じて、2050年までにネットゼロの達成を目指しています。
環境データの説明
| ライフサイクル全体での 二酸化炭素排出量 | 922 kg CO2 eq. |
| 製造の二酸化炭素排出量 | 200 kg CO2 eq. |
| 配電の二酸化炭素排出量 | 0.1 kg CO2 eq. |
| 設置時の二酸化炭素排出量 | 0 kg CO2 eq. |
| 二酸化炭素排出量を利用する | 722 kg CO2 eq. |
| 水銀フリー | はい |
| RoHS適用除外情報 | はい |
| 使用済み後の二酸化炭素排出量 | 0.2 kg CO2 eq. |
| 製品環境プロファイル(PEP) | （資源）循環性 |
| ライフサイクル全体での 二酸化炭素排出量 | 922 |
| Fガス利用実績 | Only air and vacuum used for insulation / breaking, no F-gas including SF6 |
| EU RoHS宣言書 | EU RoHS 適合宣言 |
| REACh宣言書 | REACH 適合宣言 |
| ハロゲンフリー状態 | 製品のハロゲンがしきい値を超えています |
| PVCフリー | いいえ |
| シリコンフリー | いいえ |
| （資源）循環性 | 特定のリサイクルの運用は必要ありません |
| 脱着式バッテリー | ユーザーによる交換 |
| WEEE Label | この製品はEU市場で特定廃棄物収集に従って廃棄されなければならず、ごみ箱に捨ててはいけません。 |
| 外観図・寸法図 | |
|---|---|

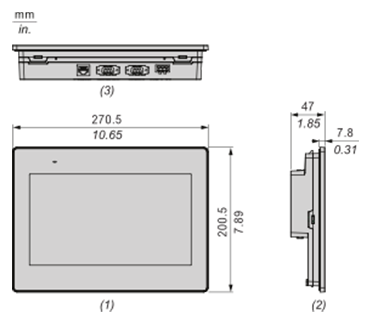

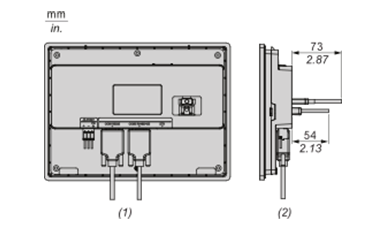

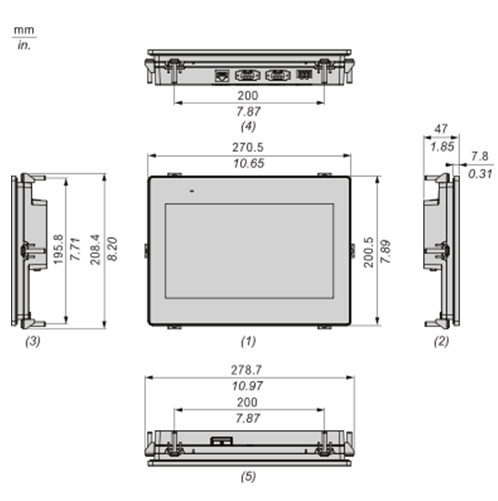

| 外形寸法図 | 外形寸法図 （１）：前面 （２）：左側面 （３）：底面 取付金具付き外形寸法図  （１）：前面 （２）：左側面 （３）：右側面 （４）：底面 ケーブル付き外形寸法図  （１）：前面 （２）：側面 |
| パネルカット寸法 | |
|---|---|

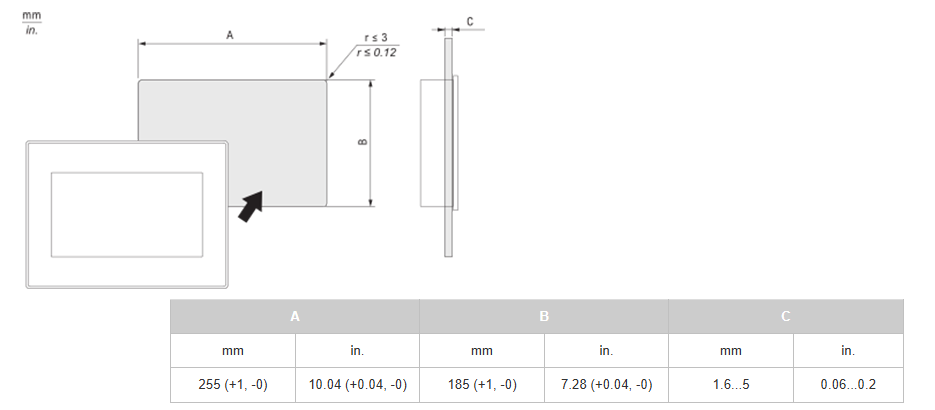

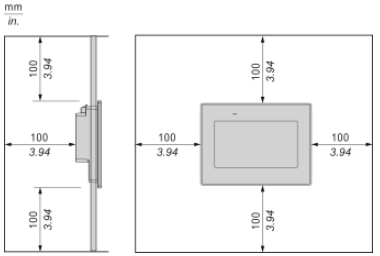

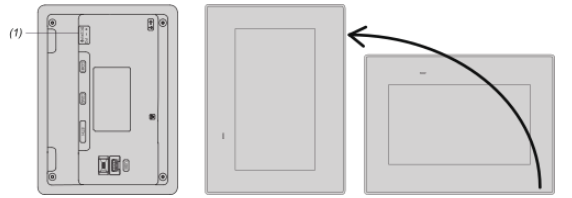

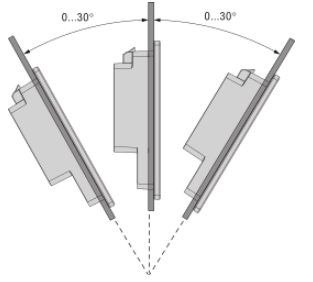

| パネルカット寸法 | パネルカット寸法図 取付方向  （１）：電源コネクタ 注：側面縦向きでの取り付けを行う場合は、画面編集ソフトウェアが当該機能に対応していることを確認してください。 取付角度  取付間隔
|
