Φ60 積層式LED表示灯XVUシリーズ

光と音を自由に組み合わせて、
現場の状況をすばやく警告!

XVUシリーズは、色や段数、取付け方法を自由に組み合わせができる積層式表示灯です。音声ユニットの組み合わせも可能で、より人に伝わりやすい設計を実現します。さらに、パルス幅を設定するだけで色や点滅方法、音を自由に組み合わせができるユニットを新しくラインアップしました。
【段数】 1~5段
【電圧】 AC/DC24V | AC100~240V
【動作】 点灯|点滅
【取付け方法】 直付けタイプ|円形取付台タイプ|角度調整可能タイプ|L型金具+ポールタイプ|壁取付タイプ
【ブザー】 無

特長

シーンに合わせてユニットを自由に組み合わせ

色や点灯パターンだけではなく、取付方法や音声も自由に組み合わせが可能。表現方法が豊富で人へ伝えるための利用シーンが拡がります。


設置も簡単

スプリング式端子台の採用で、簡単に配線できます。

xvu_fea2

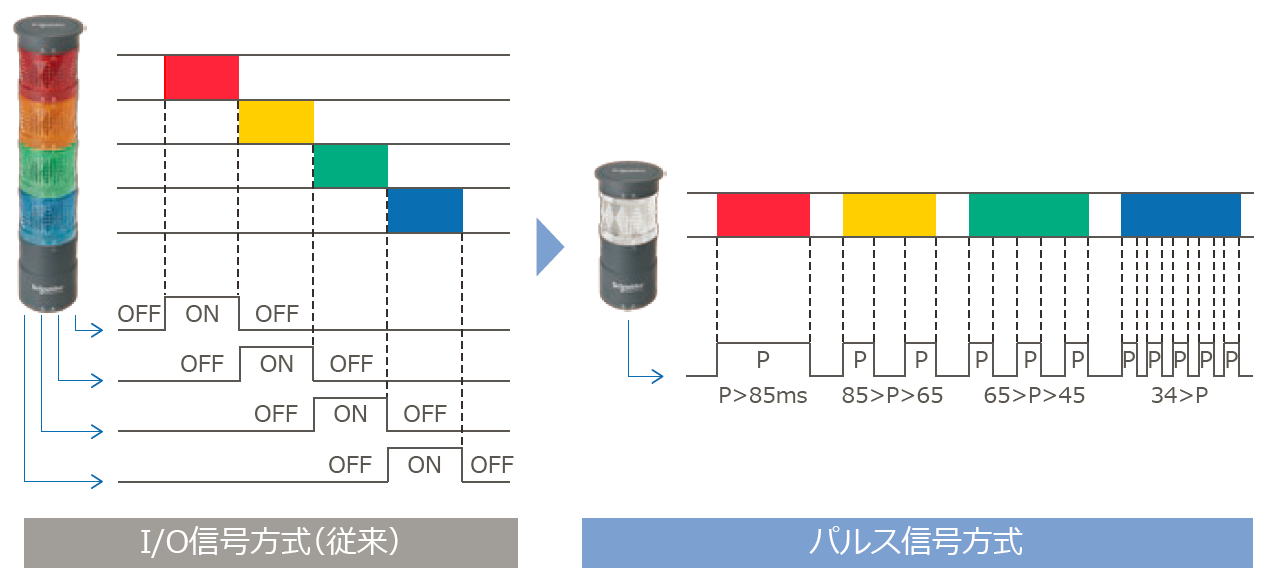

光と音2本の配線で、ハイブリッドソリューションを実現

XVUシリーズでは、パルス信号方式とI/O信号方式のユニットをご用意しています。


LEDユニット マルチカラー(パルス):XVUC29P
パルス幅を設定して、4つの色(赤、橙、緑、青)・4つの点灯パターン(連続点灯、フラッシュ、ブリンク、回転)を自由自在に表現できます。変更が必要になった場合も、配線し直す必要がなくプログラミングツールを使って、簡単に色変更できます。



音声ユニット(パルス):XVUC9VP
パルス幅を設定して、最大16音のコメントを自由に表現できます。 音声編集ソフトウェアPlaylist Builder(無償)を使用すれば、オリジナル音声を現場で自由に編集できます。


音声編集ソフトウェア Playlist Builderの詳細

1つの在庫で多色対応

LEDユニット マルチカラー(I/O):XVUC29
ドライバーで色と光り方を自由に変更。迅速な対応が必要なシーンでも1つ在庫があれば安心です。

環境に合わせて視認性をアップする取付けユニット

 アジャストポール:XVUZ05
 表示灯の高さを上下175mmまで自由に調整可能。表示灯が遮られて見えづらい場合、現地で簡単に調整できます。

 角度調節ボディ:XVUZ06
 接地面から+90度~-90度まで自由に角度を調節して設置できます。角度調整が必要な側面取付けに最適です。

1台で4種類の音声メッセージを制御

音声ユニット(I/O):XVUC9V
コンパクトボディながら、1台で4種類の音声を警鐘。XVUC9VPと同様、音声編集ソフトウェアPlaylist Builder(無償)を使用すれば、現場で音声が変更でき、変更データはSDカードで簡単に転送できます。

ご注文時のお願い

音声ユニットのご注文時に、音声コメントの録音・編集を弊社へ委託される場合は、下記一覧表をご参照いただき、本体型式末尾に「-F」を追加してご注文ください。
  本体のみ 本体+録音
音声ユニット XVUC9V XVUC9V-F
音声ユニット(パルス) XVUC9VP XVUC9VP-F
コメントのインストールをご希望される方へ
ご購入の製品にご希望のコメントの設定を弊社に依頼される場合は、以下のFAX用紙を記入の上、ご注文書と一緒に販売店様にお送りください。
コメント依頼FAX用紙(エクセル)

* 記入時の注意事項に関しましては、以下のPDFをご参照ください。
記入時の注意事項について

ご注意:ご注文のキャンセルはできません。あらかじめご了承ください。

音声編集ソフトウェア Playlist Builderの詳細

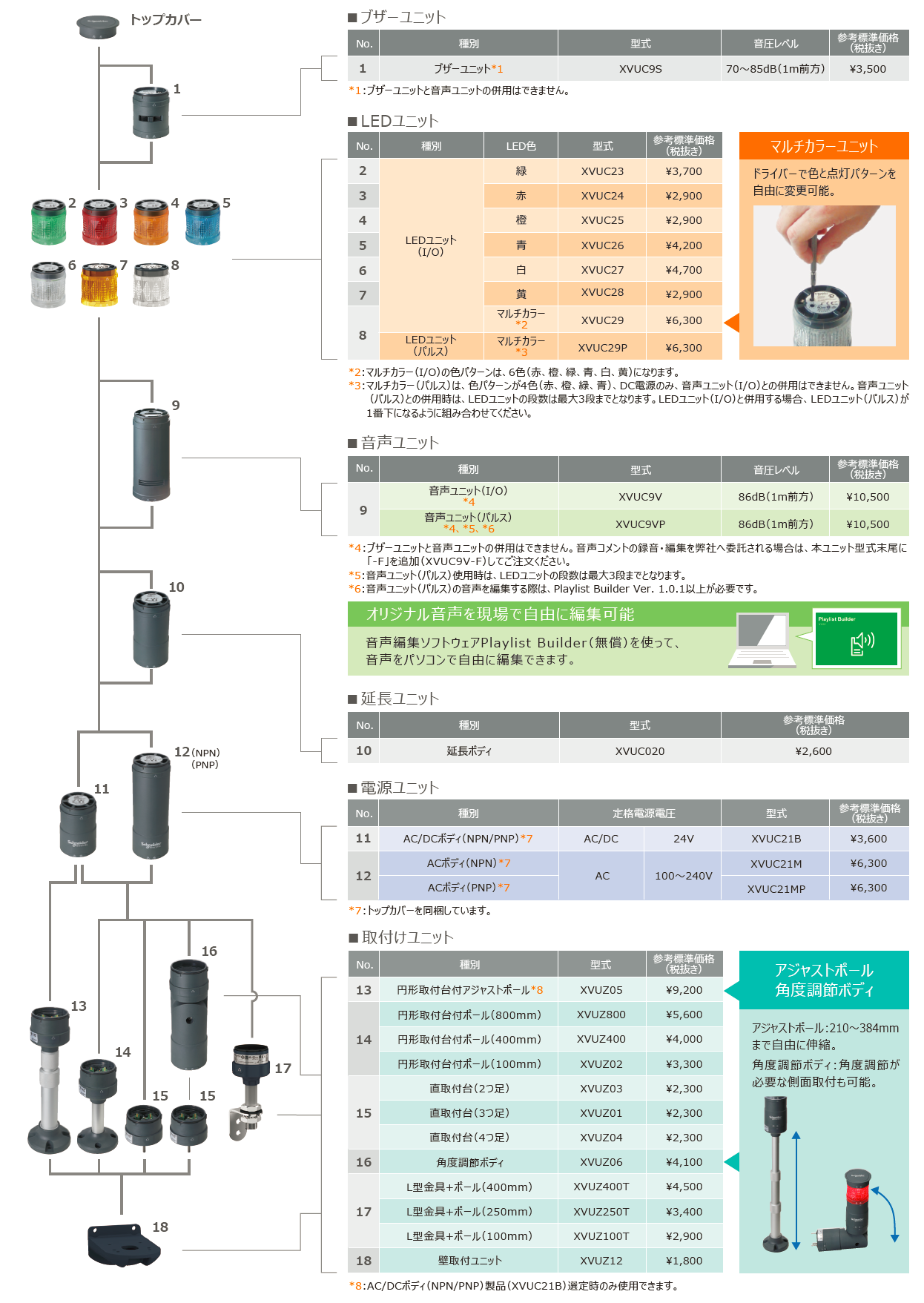

単品ユニット購入で自由に組み合わせ!



*1 ブザーユニットと音声ユニットの併用はできません。
*2 マルチカラー(I/0)の色パターンは、6色(赤、橙、緑、青、白、黄)になります。
*3 マルチカラー(パルス)は、色パターンが4色(赤、橙、緑、青)、DC電源のみ、音声ユニット(I/O)とは併用できません。
音声ユニット(パルス)使用時は、LEDユニットの段数は最大3段までとなります。
LEDユニット(I/O)とLEDユニット(パルス)を併用する場合、LEDユニット(パルス)が1番下になるように組み合わせてください。

*4 ブザーユニットと音声ユニットの併用はできません。本ユニットのご注文時に、音声コメントの録音・編集を弊社へ委託される場合は、本ユニット型式末尾に「-F」を追加(XVUC9V-F、XVUC9VP-F)してご注文ください。
*5 音声ユニット(パルス)使用時は、LEDユニットの積層数は最大3段までとなります。
*6 音声ユニット(パルス)の音声を編集する際は、Playlist Builder Ver. 1.0.1以上が必要です。
*7 トップカバーを同梱しています。
*8 AC/DCボディ(NPN/PNP)製品(XVUC21B)選定時のみ使用できます。


完成品・受注製品も、ご購入が可能です!

ダウンロード

・外形寸法図・結線図・取付図などの詳細は、カタログをご覧ください。
・積層方法や電圧などの詳細は、マニュアルをご覧ください。
・LEDユニットの視認性や音声ユニットの音声出力を確認することができるXVUC29P、XVUC9VPとLT-4301Mとの接続サンプルは、こちらのダウンロードページをご覧ください。
