XVUシリーズ(単品ユニット)

積層式LED表示灯

ハーモニーブランド

  • φ60
  • WBGYOR
  • CEULCSA
  • AC/DC24V
  • AC100~240V
  • DC24V
  • 1~5段
  • ブザー
  • 音声合成

ダウンロード

取扱説明書

特長

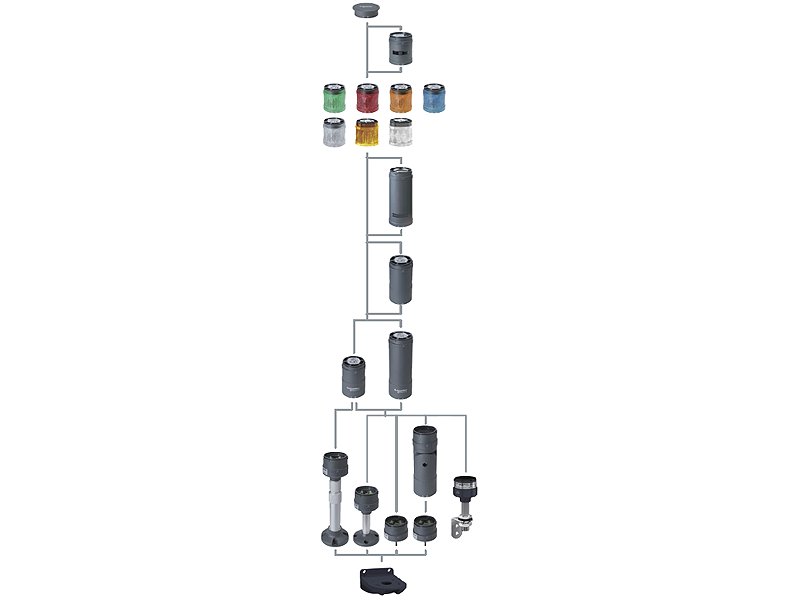

  • 自作用モジュールなら、段数や色を自由に組み合わせて、オリジナル仕様の表示灯を簡単に作成できます。オリジナル仕様で組み立てが完了した状態で納品する、受注生産方式(BTO)にも対応しています。既にお持ちの組み立て完成品に、後付けで機能を追加するなど、自作用モジュールなら現場の環境にフレキシブルに対応します。
  • 各ユニットの位置を合わせて、挿し込み、ひねるだけなので、工具なしで簡単に組み立てができます。本体電源ボディと取付け部分の間には固定ねじが付属しており、ぐらつきなどの心配がありません。
  • ブザーユニットは、比較的高音を採用し、最小70dB ~最大85dBまでを外部音量調節ダイヤルで調節できます。また、4 種類のブザー音を内蔵し、ディップスイッチにより最適なブザー音をお選びいただけます。
  • 表示灯とブザーは別個で制御できるので、用途の幅が広がります。
  • 音声ユニットを追加すると、警報にメッセージを追加でき、より明確な情報伝達を実現できます。
  • 音声ユニットは最大音量86dBです。(音量調節ネジにて最小0dB ~最大86dBまで調節可能)
  • 音声メッセージの追加は編集ソフトPlaylist Builderに対応しているため、現場のパソコンを使用して、簡単に入力や書き換えが行えます。
  • 4 種類の取付けタイプから、用途に応じた取付け方法をお選びいただけます。
  • NPN/PNPオープンコレクタ接続に標準対応しています。(AC100 ~ 240V仕様はNPNオープンコレクタ接続にのみ対応)*1
  • 保護特性IP54 ~ IP64(正方向取付け時)で、取付け方法や仕様により異なります。詳細は仕様表でご確認ください。
  • パルス対応ユニットは、色(4パターン、4色)や音(16音)をパルスで制御できます。

*1 端子台仕様のため、結線用の線材は別途ご用意ください。
