インバーター Altivar ATV12

インバーター Altivar ATV12

クイックスタートでシンプルな設備や装置に最適

例：搬送機、印刷機械、ラベリング機械、食品機械、ファン、ポンプなど

  • 単相100V 0.18～0.75kw
  • 単相200V 0.18～2.2kw
  • 三相200V 0.18~4kw
製品解説資料 カタログ
【特長1】シンプルな用途に最適な非同期モーター対応のインバーター製品
  • 単相100V～120V、0.18kW～0.75kW
  • 単相200V～240V、0.18kW～2.2kW
  • 三相200V～240V、0.18kW～4kW
【特長2】PIDマルチスピードなどの生産性を高める機能を搭載し、
Modbusシリアル通信による他の機器との簡単接続

【特長3】多くの用途に最適な性能と品質を提供する
デフォルト設定で立ち上げ時間を短縮

【特長4】用途に応じて最適になる3種類のプロファイル設定
（Standard、Performance、Pump/Fan）を用意

【特長5】製品本体で放熱するヒートシンク仕様と装置筐体を
放熱利用できるよりコンパクトなベースプレート仕様を用意

【特長6】単相200V仕様にはカテゴリー1のEMCフィルターを内蔵

【特長7】配線効率を考慮した製品設計とドライバー1本での接続

【特長8】分かりやすい使いやすい4通りの設定方法
  • 本体のジョグダイヤル式ナビゲーションボタンで設定
  • 本体にリモートターミナルを接続した設定
  • PC用設定ツールSoMoveソフトウェアで設定
  • 同じ設定を効率的に行えるローダーツール

ラインアップ

冷却の種類を選べる！ヒートシンクタイプとベースプレートタイプをラインアップ

ヒートシンクタイプ一覧

型式 ATV12
H018F1		 ATV12
H037F1		 ATV12
H075F1		 ATV12
H018M2		 ATV12
H037M2		 ATV12
H055M2		 ATV12
H075M2		 ATV12
HU15M2		 ATV12
HU22M2
電源 単相100V（100～120V、50/60Hz） 単相200V（200～240V、50/60Hz）
モーター容量（kW） 0.18 0.37 0.75 0.18 0.37 0.55 0.75 1.5 2.2
定格出力電流（A） 1.4 2.4 4.2 1.4 2.4 3.5 4.2 7.5 10
過負荷電流（A） 2.1 3.6 6.3 2.1 3.6 5.3 6.3 11.2 15
出力定格電圧 三相200～240V 三相200～240V
制動トルク 70％ 70％
電源容量（kVA） 0.6 1.1 1.9 0.7 1.2 1.6 2 3.6 4.8
最大電流容量（A） 6 11.4 18.9 3.4 5.9 8 10.2 17.8 24
冷却ファン 無し 有り 無し 有り
製品質量（kg） 0.7 0.8 1.3 0.7 0.7 0.7 0.8 1.4 1.4
筐体サイズ（EMC
フィルター装着時）
W x H x D（mm）		 72 x 143 x 102.2
（72 x 189.5 x 102.2）		 72 x 143 x 121.2
（72 x 189.5 x 121.2）		 105 x 142 x 156.2
（105 x 188.2 x 156.2）		 72 x 143 x 102.2
（72 x 189.5 x 102.2）		 72 x 143 x 121.2
（72 x 189.5 x 121.2）		 72 x 143 x 131.2
（72 x 189.5 x 131.2）		 72 x 143 x 131.2
（72 x 189.5 x 131.2）		 105 x 142 x 156.2
（105 x 188.2 x 156.2）		 105 x 142 x 156.2
（105 x 188.2 x 156.2）

型式 ATV12
H018M3		 ATV12
H037M3		 ATV12
H075M3		 ATV12
HU15M3		 ATV12
HU22M3		 ATV12
HU30M3		 ATV12
HU40M3
電源 三相200V（200～240V、50/60Hz）
モーター容量（kW） 0.18 0.37 0.75 1.5 2.2 3 4
定格出力電流（A） 1.4 2.4 4.2 7.5 10 12.2 16.7
過負荷電流（A） 2.1 3.6 6.3 11.2 15 18.3 25
出力定格電圧 三相200～240V
制動トルク 70％
電源容量（kVA） 0.7 1.2 2.2 3.9 5 6.6 8.3
最大電流容量（A） 2 3.6 6.3 11.1 14.9 19 23.8
冷却ファン 無し 有り
製品質量（kg） 0.7 0.8 0.8 1.2 1.2 2.0 2.0
筐体サイズ（EMC
フィルター装着時）
W x H x D（mm）		 72 x 143 x 102.2
（72 x 189.5 x 102.2）		 72 x 143 x 121.2
（72 x 189.5 x 121.2）		 72 x 143 x 131.2
（72 x 189.5 x 131.2）		 105 x 143 x 131.2
（105 x 189.3 x 131.2）		 105 x 143 x 131.2
（105 x 189.3 x 131.2）		 140 x 184 x 141.2
（105 x 230.6 x 141.2）		 140 x 184 x 141.2
（105 x 230. 6 x141.2）

ベースプレートタイプ一覧

型式 ATV12
P037F1		 ATV12
P037M2		 ATV12
P055M2		 ATV12
P075M2		 ATV12
P037M3		 ATV12
P075M3		 ATV12
PU15M3		 ATV12
PU22M3		 ATV12
PU30M3		 ATV12
PU40M3
電源 単相100V（100～120V、50/60Hz） 単相200V（200～240V、50/60Hz） 三相200V（200～240V、50/60Hz）
モーター容量（kW） 0.37 0.37 0.55 0.75 0.37 0.75 1.5 2.2 3 4
定格出力電流（A） 2.4 2.4 3.5 4.2 2.4 4.2 7.5 10 12.2 16.7
過負荷電流（A） 3.6 3.6 5.3 6.3 3.6 6.3 11.2 15 18.3 25
出力定格電圧 三相200～240V 三相200～240V 三相200～240V
制動トルク 70％ 70％ 70％
電源容量（kVA） 1.1 1.2 1.6 2 1.2 2.2 3.9 5 6.6 8.3
最大電流容量（A） 11.4 5.9 8 10.2 3.6 6.3 11.1 14.9 19 23.8
冷却ファン 無し 無し 無し
製品質量（kg） 0.7 0.7 0.7 0.7 0.7 0.7 1.0 1.0 1.6 1.6
筐体サイズ（EMC
フィルター装着時）
W x H x D（mm）		 72 x 143 x 102.2
（72 x 189.5 x 102.2）		 72 x 143 x 102.2
（72 x 189.5 x 102.2）		 72 x 143 x 02.2
（72 x 189.5 x 102.2）		 72 x 143 x 102.2
（72 x 189.5 x 102.2）		 72 x 143 x 102.2
（72 x 189.5 x 102.2）		 72 x 143 x 102.2
（72 x 189.5 x 102.2）		 105 x 143 x 98.2
（105 x 189.5 x 98.2）		 105 x 143 x 98.2
（105 x 189.5 x 98.2）		 140 x 184 x 100.2
（140 x 230.6 x 100.2）		 140 x 184 x 100.2
（140 x 230.6 x 100.2）

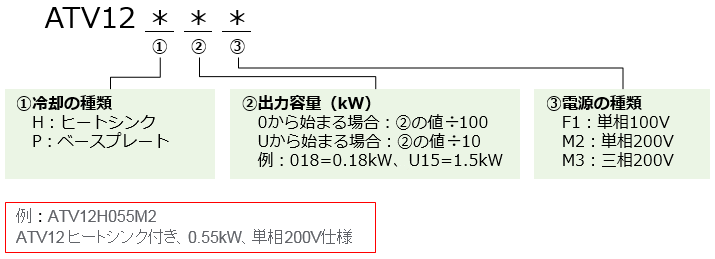

型式の見方

オプション

製品名 型式 対象本体機種
ライン/モーターチョーク 10mH - 4A - 三相 - 45W VW3A4551 ATV12H*****：037F1、018M2、037M2、055M2、018M3、037M3
ATV12P*****：037F1、037M2、055M2、037M3
4mH - 10A - 三相 - 65W VW3A4552 ATV12H*****：075F1、075M2、U15M2、075M3、U15M3
ATV12P*****：075M2、075M3、U15M3
2mH - 17A - 三相 - 75W VW3A4553 ATV12H*****：U22M2、U22M3、U30M3
ATV12P*****：U22M3、U30M3
1mH - 31A - 三相 - 90W VW3A4554 ATV12H*****：U40M3
ATV12P*****：U40M3
EMCフィルター VW3A4416 ATV12H*****：018F1、037F1、018M2、037M2、055M2、075M2
ATV12P*****：037M2、055M2、075M2
VW3A4417 ATV12H*****：075F1、U15M2、U22M2
ATV12P*****：U15M3、U22M3
VW3A4418 ATV12H*****：018M3、037M3、075M3
ATV12P*****：037M3、075M3
VW3A4419 ATV12H*****：U15M3、U22M3
ATV12P*****：U15M3、U22M3
EMC適合キット VW3A9523 ATV12H*****：018F1、037F1、018M2、037M2、055M2、075M2、018M3、037M3、075M3
ATV12P*****：037F1、037M2、055M2、075M2、037M3、075M3
VW3A9524 ATV12H*****：075F1、U15M2、U22M2、U15M3、U22M3
ATV12P*****：U15M3、U22M3
VW3A9525 ATV12H*****：U30M3、U40M3
ATV12P*****：U30M3、U40M3
フェライト抑制器（3個入り） VW3A31451 ATV12H*****：018M2
VW3A31452 ATV12H*****：037M2、018M3、H037M3
VW3A31453 ATV12H*****：055M2、075M2、U15M2、U22M2、075M3、U15M3、U22M3
操作表示器 IP54仕様 VW3A1006 全機種
IP65仕様 VW3A1007
操作表示器用ケーブル 1m VW3A1104R10
3m VW3A1104R30
シンプルローダーツール（ケーブル付） VW3A8120 全機種
マルチローダーツール（ケーブル、SDカード、バッテリー付） VW3A8121
マルチローダー用RJ45ケーブル VW3A8126
Modbus分岐ボックス LU9GC3 全機種
Modbus ラインターミネーター 150Ω（2個入り） VW3A8306R
Modbus シリアルケーブル RJ45 0.3m VW3A8306R03
1m VW3A8306R10
3m VW3A8306R30
Modbus ラインターミネーター（2個入り） VW3A8306RC
Modbus “T”ケーブル RJ45（M）x1、RJ45（F）x2、 0.3m VW3A8306TF03
1m VW3A8306TF10
PC接続ケーブル　USB-RJ45 *1 2m TCSMCNAM3M002P 全機種
+15V/+24V電圧コンバーター VW3A9317 全機種
DINレール取付金具キット VW3A9804 ATV12H*****：018F1、037F1、018M2、037M2、055M2、075M2、018M3、037M3、075M3
VW3A9805 ATV12H*****：075F1、U15M2、U22M2、U15M3、U22M3
交換用ファン VZ3V1301 ATV12H*****：075F1、U15M2、U22M2
VZ3V1302 ATV12H*****：U15M3、U22M3、U30M3、U40M3

*1 SoMoveを使用してPC接続する場合に必要です。

特長

世界中のお客様の声から生まれたシンプルな設備や装置に最適なインバーター

機械の小型化にも対応するコンパクト設計で、
あらゆる用途に適用

  • ハンドリング
    小型コンベア、遮断機
  • パッケージング
    印刷機械、ラベリング装置
  • 食品
    ミキサー、ミル
  • ポンプアプリケーション
    スプリンクラー
  • 医療と健康
    介護ベッド、ランニングマシーン


耐環境設計

  • 大気汚染などへの配慮
    標準規格IEC60721-3-3準拠（クラス3C2、3S2対応）
  • 使用温度
    -10～50℃（ディレーティング無し）

環境仕様および適合規格

  内容
製品準拠規格 IEC 61800-5-1、IEC 61800-3
電磁適合性 ファーストトランジェットバースト　EN/IEC 61000-4-4 レベル4準拠
静電放電　EN/IEC 61000-4-2 レベル3準拠
放射電磁界　EN/IEC 61000-4-3 レベル3準拠
誘導電磁ノイズ　EN/IEC 61000-4-6 レベル3準拠
サージ耐性　EN/IEC 61000-4-5 レベル3準拠
電圧ディップ/瞬時停電 EN/IEC 61000-4-11準拠
電磁放射ノイズ EMC環境適合 環境1 カテゴリーC2 EN/IEC 61800-3準拠（2～16kHz シールドケーブル）
EMCフィルター追加 環境1 カテゴリーC1 EN/IEC 61800-3準拠（4～12kHz シールドケーブル 5m以下）
EMCフィルター追加 環境1 カテゴリーC2 EN/IEC 61800-3準拠（4～12kHz シールドケーブル 20m以下）
EMCフィルター追加 環境2 カテゴリーC3 EN/IEC 61800-3準拠（4～12kHz シールドケーブル 20m以下）
製品認証 CSA、C-Tick、GOST、NOM、UL、CE
耐振動性 EN/IEC 60068-2-6準拠（1gn、f=13～200Hz）、EN/IEC 60068-2-6準拠（振幅1.5mm、f=3～13Hz）
衝撃耐性 EN/IEC 60068-2-27準拠（15gn、11ms）
相対湿度 5～95%（結露無し）IEC 60068-2-3準拠
保護機能 IP20
動作温度 -10～40℃（ディレーティング無し）ATV12H018F1、H037F1、H018M2～H075M2、H018M3～H075M3、ATV12P*****
-10～50℃（ディレーティング無し）ATV12H075F1、12HU15M2、HU22M2、12HU15M3～HU40M3
-10～60℃（保護シールを外し、温度相関2.2%ディレーティング）
保管温度 -25～70℃
取付角度 垂直方向取付 +/- 10度
動作高度 1000m以下（ディレーティング無し）、1000～2000m（100mごとに1%のディレーティング）
環境汚染度 IEC 60721-3-3準拠 クラス3C3および3S2

設備の信頼性と業務効率化の向上、さらに省エネ効果を現場に！

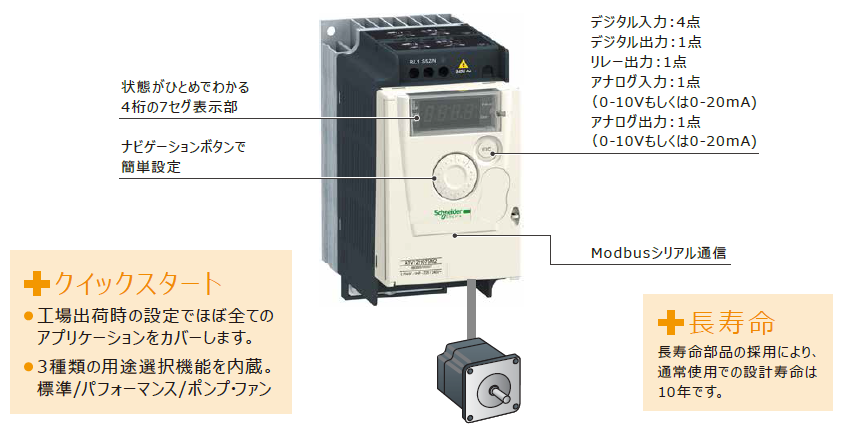

操作性と接続性を重視したデザイン

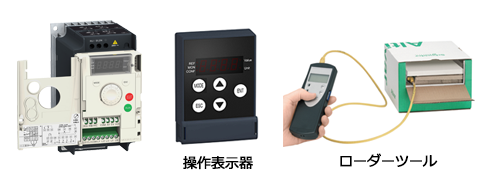

簡単設定！使用環境に合わせて選べる4通りの設定方法

＜その1＞
現場でシンプルに、本体正面の7セグ表示部とナビゲーションボタンで設定
＜その2＞
梱包箱を開けずに、ローダーツールを本体に接続して設定
＜その3＞
操作表示器を接続して、操作盤の外から設定
＜その4＞

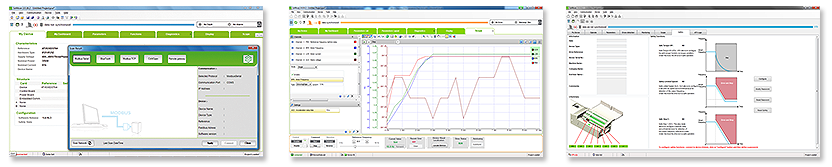

専用プログラミングツールSoMoveを使って、パソコンで設定

・SoMoveは無償ダウンロードできます。
・総合ツールだから、インバーターの設定、動作、テストなどのインバーター使用に関する設定が可能です。
