産業用イーサネットスイッチ Modicon スイッチ オプション

SFPモジュール

タイプ コネクタ 伝送モード 型式 画像

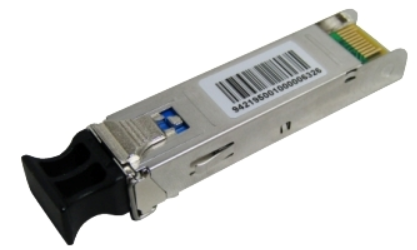

1000BASE-SX LC マルチモード 50/125 µm または 62.5/125 µm TCSEAAF1LFU00 TCSEAAF1LFU00
1000BASE-LH LC シングルモード 9/125 µm TCSEAAF1LFH00 TCSEAAF1LFU00
1000BASE-LX LC マルチモード 50/125 µm または 62.5/125 µm TCSEAAF1LFS00 TCSEAAF1LFS00
シングルモード 62.5/125 µm

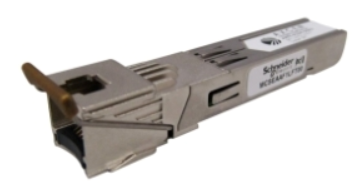

10/100BASE -TX RJ45   MCSEAAF1LFT00 MCSEAAF1LFT00

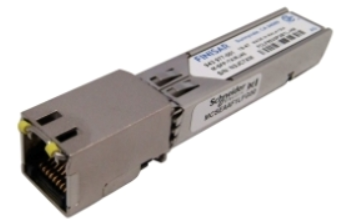

1000BASE -TX RJ45   MCSEAAF1LFG00 MCSEAAF1LFG00

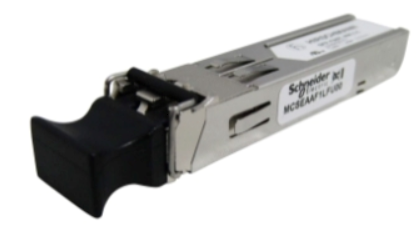

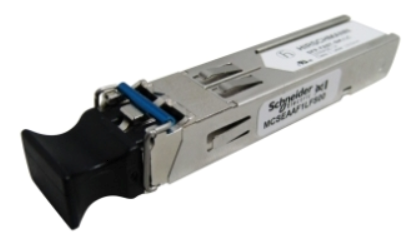

10/100BASE-SX LC マルチモード 50/125 µm または 62.5/125 µm MCSEAAF1LFU00 MCSEAAF1LFU00
10/100BASE -LX LC シングルモード  62.5/125 um MCSEAAF1LFS00 MCSEAAF1LFS00

シールドツイストペアネットワークケーブル

結線/CAT コネクター タイプ ケーブル長(m) CE対応型式 UL対応型式 画像

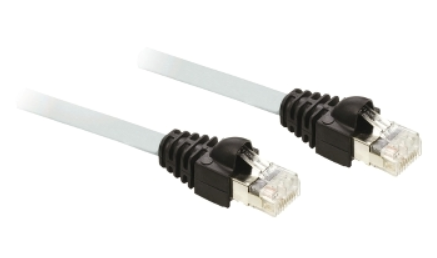

ストレート(銅線) 2 x RJ45 標準 2 490NTW00002 490NTW00002U 490NTW00002
CAT 5E 5 490NTW00005 490NTW00005U
12 490NTW00012 490NTW00012U
40 490NTW00040
80 490NTW00080
IP20対応 1 TCSECE3M3M1S4 TCSECU3M3M1S4
2 TCSECE3M3M2S4 TCSECU3M3M2S4
3 TCSECE3M3M3S4 TCSECU3M3M3S4
5 TCSECE3M3M5S4 TCSECU3M3M5S4
10 TCSECE3M3M10S4
クロス(銅線) 2 x RJ45 標準 5 490NTC00005
CAT 5E 15 490NTC00015
40 490NTC00040

自作用ケーブルとコネクター

内容 規格 ケーブル長(m) 型式 画像

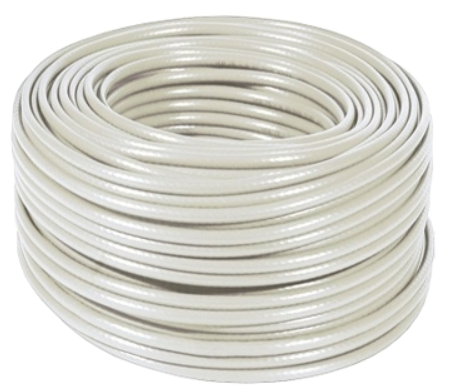

銅線 2芯シールドツイストペア AWG24 標準 300 TCSECN300R2 TCSECN300R2
銅線 4芯シールドツイストペア AWG24 CE 300 TCSECE300R2
UL 300 TCSECU300R2
M12 コネクター IEC 60176-2-101 TCSEK1MDRS TCSEK1MDRS
RJ45コネクター EIA/TIA-568-D TCSEK3MDS TCSEK3MDS

バックアップモジュール

内容 適応機種 コネクタ 型式 画像
メモリバックアップアダプター MCSESMシリーズ USB MCSEAM0100 MCSEAM0100

IP67アンマネージドスイッチ用ケーブルとコネクター

内容 コネクタ ケーブル長(m) 型式 画像

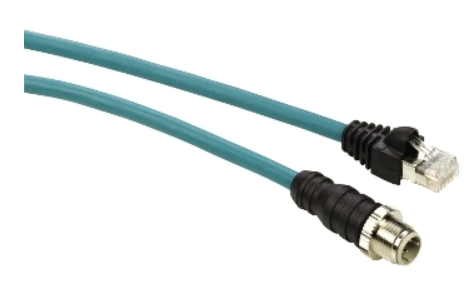

ストレート銅線ケーブル IP67 4線 M12 オス / RJ45 1 TCSECL1M3M1S2 TCSECL1M3M1S2
3 TCSECL1M3M3S2
10 TCSECL1M3M10S2
25 TCSECL1M3M25S2
40 TCSECL1M3M40S2
2 x IP67 4線 M12 オス 1 TCSECL1M1M1S2 TCSECL1M1M1S2
3 TCSECL1M1M3S2
10 TCSECL1M1M10S2

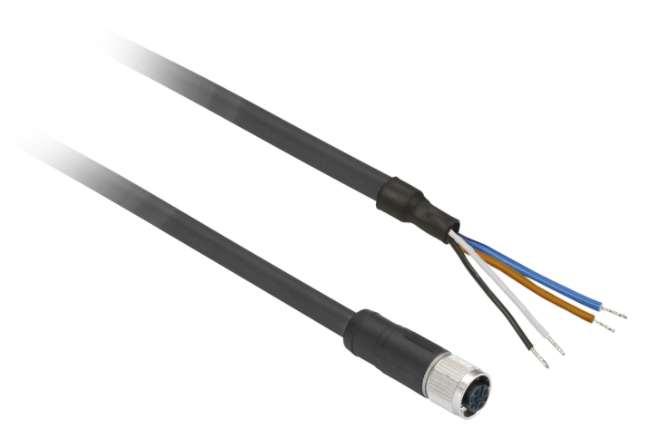

電源ケーブル ケーブル M12 メス5ピン - ストレートタイプ - バラ線 2 XZCP1164L2 XZCP1164L2
5 XZCP1164L5

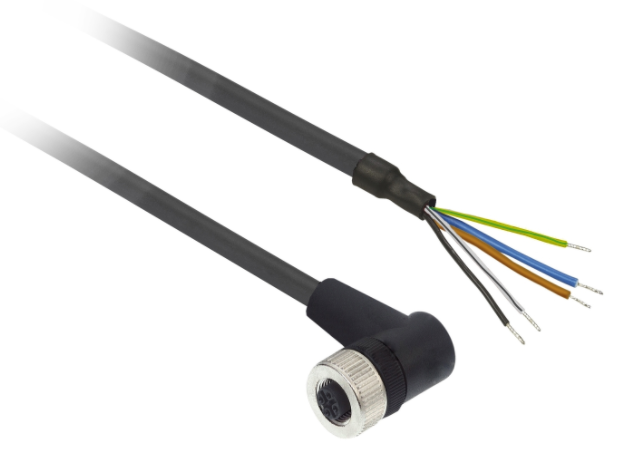

ケーブル M12 メス5ピン - アングルタイプ - バラ線 2.5 XZCP1264L2 XZCP1264L2
5 XZCP1264L5

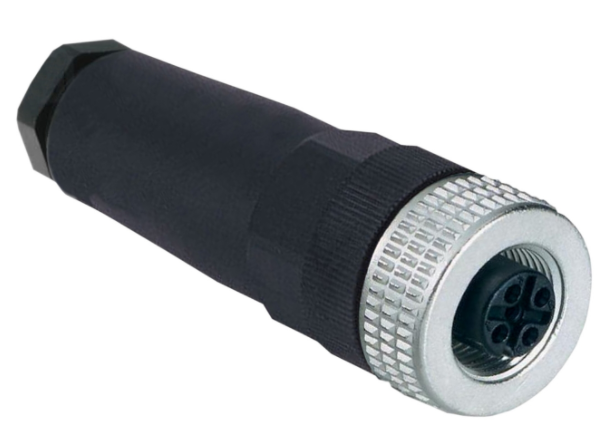

M12 5ピン メス ストレートタイプ コネクター XZCC12FDM50B XZCC12FDM50B

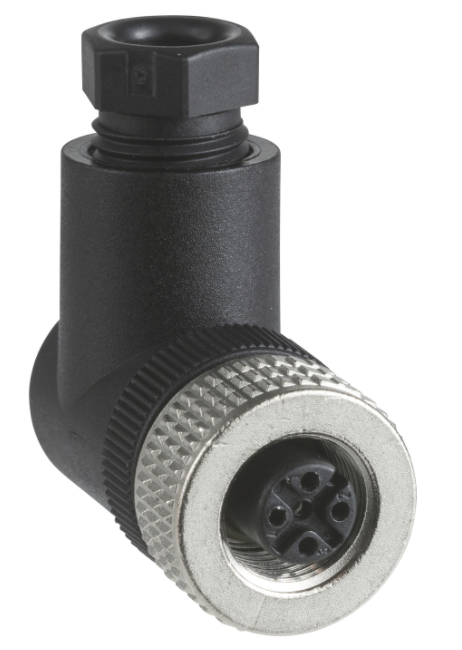

M12 5ピン メス アングルタイプ コネクター XZCC12FCM50B XZCC12FCM50B

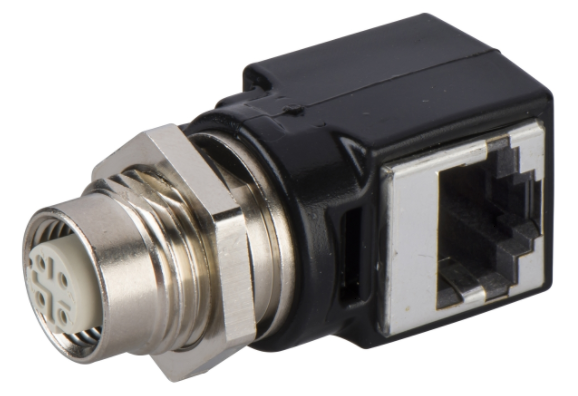

M12/RJ45 変換アダプター IP67 4線 M12 メス ー RJ45 メス TCSEAAF11F13F00 TCSEAAF11F13F00
