PFXPS2KN3D8xxxxx00 （PS-5811W、Core i3モデル）

製品基本情報
製品カテゴリー
産業用PC（IPC）
シリーズ
PS5000シリーズ
画面サイズ
19型ワイド
型式
PFXPS2KN3D8xxxxx00
グローバルコード
PFXPS2KN3D8xxxxx00
製品特長
19型ワイド スリムタイプ（Core i3）
販売状況
販売終了
販売（受注）終了日
2022/01/31
修理サービス終了日
2027/03/31*1
修理可否
O（メンテナンス期間中、修理可）

1サポート期間の終了日も2027/3/31となります。

産業用PC仕様
対応OS
Windows 7 Ultimate（64ビット）
Windows Embedded Standard 7（32ビット/64ビット）MUI
Windows Embedded 8.1 Industry（64ビット）
Windows 10 IoT Enterprise 2016 LTSB（ソフトウェアバージョン：3.0未満）*
* ソフトウェアバージョンによってOSバージョンが異なります。
CPU
Intel Core i3-4010U 1.7GHz
メインメモリー
DDR3：8GB
ストレージメモリー
HDD（500GB / 1TB）/ SSD（256GB）x 1、CFast（16GB / 32GB）x 1*2
グラフィックアクセラレーター
Intel HD Graphics 4400
ビデオメモリー
最大1.7GB
グラフィック
FWXGA TFT（1,366 x 768ピクセル）

2別売オプション（PFXZPBADHDD2）が必要です。CFast 16GBはセカンダリーストレージとしてのみ選択可能です。

表示仕様
表示サイズ
19型（ワイド）
表示色・諧調
1,670万色
バックライト
LED
バックライト寿命
50,000時間（25℃にて）
輝度調整
無段階調整
タッチパネル方式
静電容量方式 （同時タッチ数5）
タッチパネル分解能
4,096 x 4,096
電気的仕様
定格電圧
DC電源：24Vdc ±20%
AC電源：100～240Vac（オプション）*3
消費電力
28W（最大60W）
突入電流
標準 7A

3AC100～240Vで使用する場合、別売オプションのACパワーサプライユニット（PFXZPSPUAC3）が必要です。

環境仕様
国際安全規格
使用周囲温度
0～55℃（SSDまたはCFast使用時）
0～45℃（HDD使用時）
保存周囲温度
-20～+60℃
使用周囲湿度
10～95%RH（結露のないこと、湿球温度40℃以下）
汚染度
汚染度2
耐気圧（使用高度）
海抜2,000m以下
耐振動
［SSD、またはCFastカードストレージデバイスを備えた製品］5～500Hz、2Grms
［HDDストレージデバイスを備えた製品 ］5～500Hz、1Grms
耐衝撃性
IEC 60068-2-27 Ea test
電磁環境適合性 (EMC)
高周波電磁妨害への耐性 / 電磁妨害（EMI）Class A
インターフェイス仕様
シリアル（COM1)
RS-232C、コネクター：D-Sub 9ピン プラグ
シリアル（COM2）
RS-232C / 422 / 485（D-Sub 9ピン、プラグ）
USB Type A
USB 3.0（Type A）x 2
イーサネット（LAN1）
10 / 100 / 1000Mbps、コネクター：モジュラージャック（RJ-45） x 1
イーサネット（LAN2）
10 / 100 / 1000Mbps、コネクタ：モジュラージャック（RJ-45） x 1
ビデオ
HDMI x 1
内部拡張
mini PCIe x 1
設置仕様
冷却方式
自然空冷
保護構造
IP66（ディスプレイのフロント側）
取付方法
パネル埋込取り付け
外形寸法
W488 x H309 x D56.7mm
パネルカット寸法
W479.3 x H300.3mm
質量
7kg
外観図・寸法図

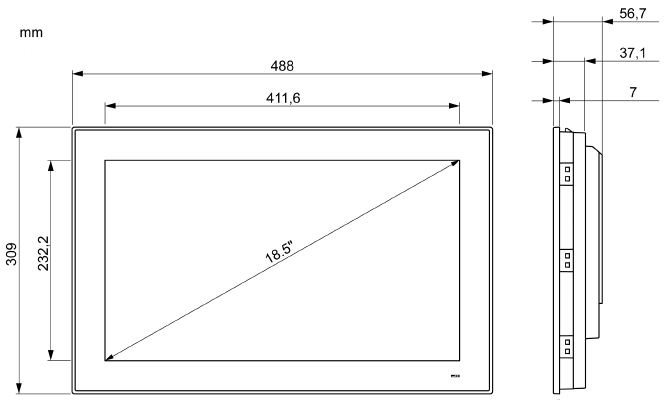

外形寸法図


3Dデータを360°Viewで確認（右クリックでパソコンに保存してご覧ください）
パネルカット寸法図
A B C R
479.3 ±1mm 300.3 ±0.7mm 2～6mm 5mm

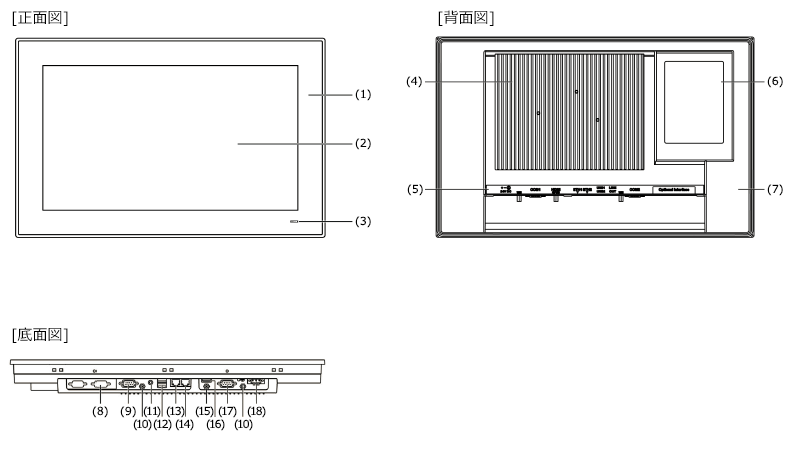

ケーブル付き外観図 / 各部名称

各部名称

（1）パネル（2）マルチタッチパネル　（3）ステータスインジケーター　（4）ヒートシンク　（5）スリムパネルのインターフェイス　（6）mini PCIe、HDD/SSD、およびCFast用バックカバー　（7）本体カバー　（8）オプションインターフェイス x 1　（9）COM2ポートRS-232/422/485　（10）ワイヤレスLAN外部アンテナ用SMAコネクター　（11）オーディオライン出力　（12）USB1（USB 3.0）およびUSB2（USB 3.0）　（13）Eth2（10/100/1000Mbit/s）　（14）Eth1（10/100/1000Mbit/s）　（15）GPRS外部アンテナ用SMAコネクター（HDMIケーブルが接続されている場合、延長ケーブルを使用して外部アンテナを接続）　（16）モニター用HDMI（17）COM1ポートRS-232（18）DC電源コネクター
