PFXPP26xxxxxxxxx00（PS-5600T、Core i7モデル）

製品基本情報
製品カテゴリー
産業用PC（IPC）
シリーズ
PS5000シリーズ
画面サイズ
12"
型式
PFXPP26xxxxxxxxx00
グローバルコード
PFXPP26xxxxxxxxx00
製品特長
12型モジュラータイプ（Core i7）
販売状況
販売終了
販売（受注）終了日
2022/01/31
修理サービス終了日
2027/03/31*1
修理可否
O（メンテナンス期間中、修理可）

1サポート期間の終了日も2027/3/31となります。

推奨代替品
推奨代替品1
型式
PS6000シリーズ
産業用PC仕様
対応OS
Windows 7 Ultimate（64ビット）
Windows Embedded Standard 7（32ビット/64ビット）MUI
Windows Embedded 8.1 Industry（64ビット）
Windows 10 IoT Enterprise 2016 LTSB（ソフトウェアバージョン：3.0未満）*
* ソフトウェアバージョンによってOSバージョンが異なります。
CPU
Intel Core i7-4650U 1.7 GHz
メインメモリー
8GB、または 16GB、DDR3L 1600MHz、SO-DIMM SDRAM
512KB NVRAM（ユーザーアプリ用）
ストレージメモリー
HDD（500GB / 1TB）/ SSD（256GB）x 2、CFast（16GB / 32GB）x 1*2
グラフィックアクセラレーター
Intel HD Graphics 5000
ビデオメモリー
最大2GB、共有メモリ
グラフィック
XGA TFT（1,024 x 768ピクセル）

2HDD/SSDをご使用の場合は、別売オプション（PFXZPBADHDD2）が必要です。

表示仕様
表示サイズ
12型
表示色・諧調
1,670万色
バックライト
LED
バックライト寿命
50,000時間（25℃にて）
輝度調整
20段階（システムモニターユーザーの場合）
9段階（Node-REDユーザーの場合）
タッチパネル方式
抵抗膜式（シングルタッチ）
タッチパネル分解能
2,048 x 2,048
電気的仕様
定格電圧
DC電源：24Vdc ±20%
AC電源：100～240Vac（オプション）
消費電力
43.6W（最大57.87W）
突入電流
8.9A
環境仕様
国際安全規格
使用周囲温度
0～55℃（SSD、またはCFast使用時）
0～45℃（HDD使用時）
0～45℃（PCI/PCIe使用時）
0～45℃（内部拡張 x2 + ディスプレイモジュール使用時）
0～45℃（内部拡張用ギガビットイーサネットPoEインターフェイスカード使用時）
保存周囲温度
-30～+70℃
使用周囲湿度
10～95%RH（結露のないこと、湿球温度40℃以下）
保存周囲湿度
10～95%RH（結露のないこと、湿球温度40℃以下）
汚染度
汚染度2
耐気圧（使用高度）
海抜2,000m以下
耐振動
［SSD、またはCFastカードストレージデバイスを備えた製品］5～500Hz、2Grms
［HDDストレージデバイスを備えた製品 ］5～500Hz、1Grms
耐衝撃性
IEC 60068-2-27 Ea test
電磁環境適合性 (EMC)
高周波電磁妨害への耐性 / 電磁妨害（EMI）Class A
インターフェイス仕様
シリアル（COM1)
RS-232C / 422 / 485、コネクター：D-Sub 9ピン プラグ
USB Type A
USB 3.0（Type A）x 2、USB 2.0（Type A） x 2、USB 2.0（Type A、正面） x 1
イーサネット（LAN1）
10 / 100 / 1000Mbps、コネクター：モジュラージャック（RJ-45） x 1
イーサネット（LAN2）
10 / 100 / 1000Mbps、コネクタ：モジュラージャック（RJ-45） x 1
ビデオ
Display Port x 1
拡張スロット
PCIe (x1) x 1 + PCIe (x4) x 1、PCI x 2、PCI x 1 + PCIe (x4) x 1*3
内部拡張
mini PCIe x 2

32スロット選択時。PCI/PCIeカード2枚の合計消費電力が12W以下、または1枚の消費電力が10W以下での使用に限ります。

設置仕様
冷却方式
自然空冷*4
保護構造
IP66（ディスプレイのフロント側）
取付方法
パネル埋込取り付け、VESAアーム取り付け（0スロットモデルのみ）
外形寸法
0スロット：W319.1 x H245.1 x D93.2 mm
2スロット：W319.1 x H245.1 x D131.2 mm
パネルカット寸法
W301.5 x H227.5mm
質量
［0スロット］5.4 kg、［2スロット］6.2 kg

4動作温度45℃以下、冷却ファン（PCI/PCIe使用時）動作温度45℃以下での冷却ファン：PCI/PCIeカードがインストールされた状態での消費電力は2枚の場合：3W～6W、1枚の場合：最大10W

外観図・寸法図
外形寸法図

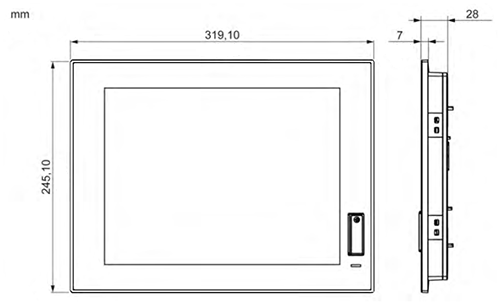

ディスプレイジュール

ディスプレイジュール

ボックスモジュール

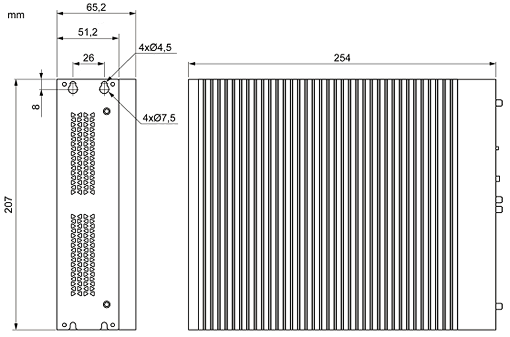

0スロットタイプ

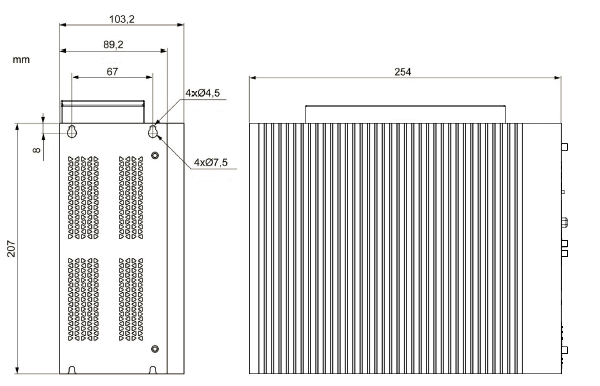

2スロットタイプ



[3Dデータを360°Viewで確認（右クリックでパソコンに保存してご覧ください）]
PS-5600T（0スロット/ACモデル）
PS-5600T（0スロット/DCモデル）
PS-5600T（2スロット/ACモデル）
PS-5600T（2スロット/DCモデル）
パネルカット寸法図
A B C R
301.5 ±0.5 mm 227.5 ±0.4 mm 2～4 mm 5 mm
ケーブル付き外観図 / 各部名称

各部名称

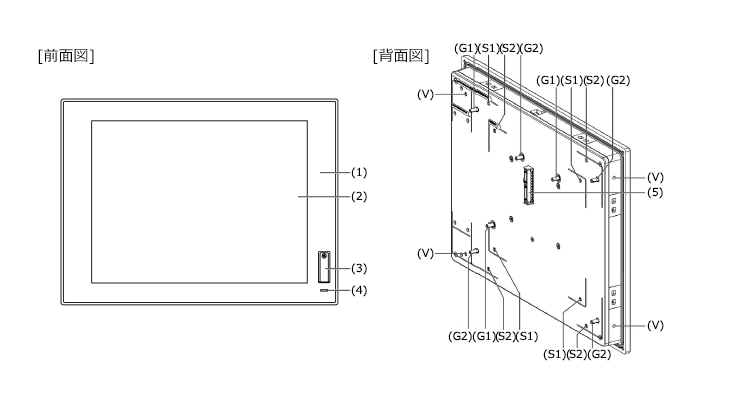

ディスプレイモジュール

（1）パネル（12型シングルタッチ） （2）シングルタッチパネル （3）USB ポート（USB 2.0）およびリセットボタン （4）ステータスインジケーター （5）ボックスまたはディスプレイアダプター用パネルコネクター （G1）ボックスAtom 用パネルガイド （S1）ボックスAtom 用取り付け穴 （G2）ボックスCeleron/Core i7 またはディスプレイアダプター用パネルガイド （S2）ボックスCeleron/Core i7 またはディスプレイアダプター用取り付け穴 （V）VESA（PFXZPP12ADVS2）用取り付け穴

ボックスモジュール

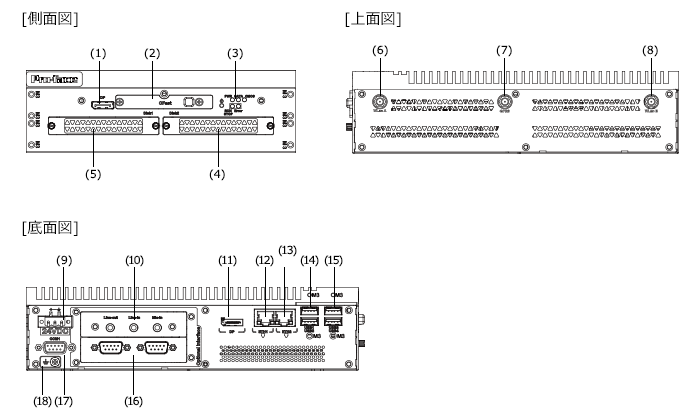

0スロットタイプ


（1） DisplayPort 2 （2） スライド式CFast スロット （3） LED と電源/リセットボタン （4） HDD/SSD 1 （RAID 構成が可能） （5） HDD/SSD 2 （RAID 構成が可能） （6） ワイヤレスLAN外部アンテナ用SMA コネクター （7） GPRS外部アンテナ用SMA コネクター （8） ワイヤレスLAN外部アンテナ用SMA コネクター （9） DC 電源コネクター （10） オプションインターフェイス 1 （11） DisplayPort 1 （12） Eth1 （10/100/1000 Mbit/s） IEEE1588 （13） Eth2 （10/100/1000 Mbit/s） IEEE1588 （14） USB1 およびUSB2 （USB 3.0） （15） USB3 およびUSB4 （USB 2.0） （16） オプションインターフェイス 2 （17） COM1 ポートRS-232/422/485 （絶縁タイプ） （18） 接地接続端子

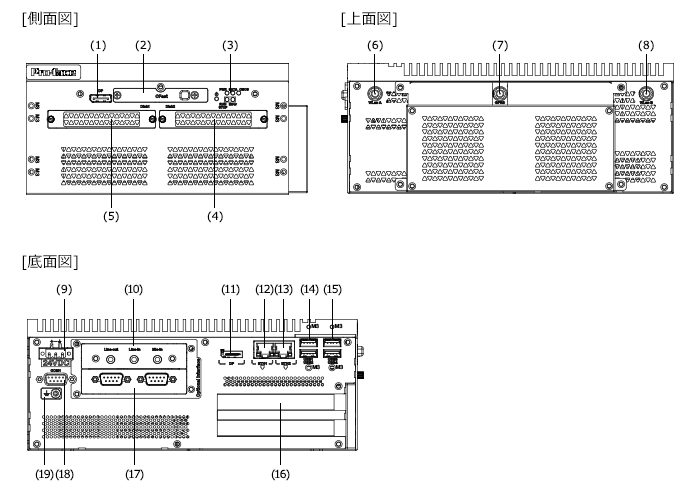

2スロットタイプ


（1） DisplayPort 2 （2） スライド式CFast スロット （3） LEDと電源/リセットボタン （4） HDD/SSD 1 （RAID構成が可能） （5） HDD/SSD 2 （RAID構成が可能） （6） ワイヤレスLAN外部アンテナ用SMAコネクター （7） GPRS外部アンテナ用SMAコネクター （8） ワイヤレスLAN外部アンテナ用SMAコネクター （9） DC 電源コネクター （10） オプションインターフェイス 1 （11） DisplayPort 1 （12） Eth1 （10/100/1000 Mbit/s） IEEE1588 （13） Eth2 （10/100/1000 Mbit/s） IEEE1588 （14） USB1 およびUSB2 （USB 3.0） （15） USB3 およびUSB4 （USB 2.0） （16） PCI またはPCIe （Peripheral Component Interconnect Express） スロット （17） オプションインターフェイス 2 （18） COM1 ポートRS-232/422/485 （絶縁タイプ） （19） 接地接続端子
