PFXPS2MN3D8xxxxx00 (PS-5821W、Core i3 / 耐環境モデル)

製品基本情報
製品カテゴリー
産業用PC(IPC)
シリーズ
PS5000シリーズ
画面サイズ
19型ワイド
型式
PFXPS2MN3D8xxxxx00
グローバルコード
PFXPS2MN3D8xxxxx00
製品特長
19型ワイド スリムタイプ(耐環境モデル、Core i3)
販売状況
販売中
修理可否
O(メンテナンス期間中、修理可)
産業用PC仕様
対応OS
Windows 7 Ultimate(64ビット)
Windows Embedded Standard 7(32ビット/64ビット)MUI
Windows Embedded 8.1 Industry(64ビット)
Windows 10 IoT Enterprise 2016 LTSB(ソフトウェアバージョン:3.0未満)*
Windows 10 IoT Enterprise 2019 LTSC(ソフトウェアバージョン:4.0以上)*
* ソフトウェアバージョンによってOSバージョンが異なります。
CPU
Intel Core i3-4010U 1.7GHz
メインメモリー
8GB、DDR3L 1600MHz、SO-DIMM SDRAM
ストレージメモリー
HDD (500GB / 1TB) / SSD (256GB) x 1
グラフィックアクセラレーター
Intel HD Graphics 4400
ビデオメモリー
最大2GB、共有メモリ
グラフィック
FWXGA TFT(1,366 x 768ピクセル)
表示仕様
表示サイズ
18.5型(ワイド)
表示色・諧調
1,670万色
バックライト
LED
バックライト寿命
50,000時間(25℃にて)
輝度調整
無段階調整
タッチパネル方式
静電容量方式 (同時タッチ数5)
タッチパネル分解能
4,096 x 4,096
電気的仕様
定格電圧
DC電源:24Vdc ±20%(M12 A-coding 8ピン、ソケット)
消費電力
35W(最大60W)
突入電流
7A
環境仕様
国際安全規格
使用周囲温度
0~55℃(SSD使用時)
0~45℃(HDD使用時)
保存周囲温度
-20~+60℃
使用周囲湿度
10~95%RH(結露のないこと、湿球温度40℃以下)
保存周囲湿度
10~95%RH(結露のないこと、湿球温度40℃以下)
汚染度
汚染度2
耐気圧(使用高度)
海抜2,000m以下
耐振動
[SSDストレージデバイスを備えた製品]5~500Hz:2Grms
[HDDストレージデバイスを備えた製品]5~500Hz:1Grms
耐衝撃性
IEC 60068-2-27 Ea test
電磁環境適合性 (EMC)
高周波電磁妨害への耐性 / 電磁妨害(EMI)Class A
インターフェイス仕様
シリアル(COM1)
RS-232C、コネクター:M12 A-coding 8ピン プラグ
USB Type A
USB 2.0(Type A)x 1(M12 A-coding 8ピン、ソケット)
イーサネット(LAN1)
10 / 100 / 1000Mbps、コネクター:M12 A-coding 8ピン ソケット
イーサネット(LAN2)
10 / 100 / 1000Mbps、コネクタ:モジュラージャック(RJ-45) x 1
設置仕様
冷却方式
自然空冷
保護構造
IP66(ディスプレイのフロント側)
取付方法
VESAアーム取り付け
外形寸法
W488 x H309 x D65mm
質量
8.0kg

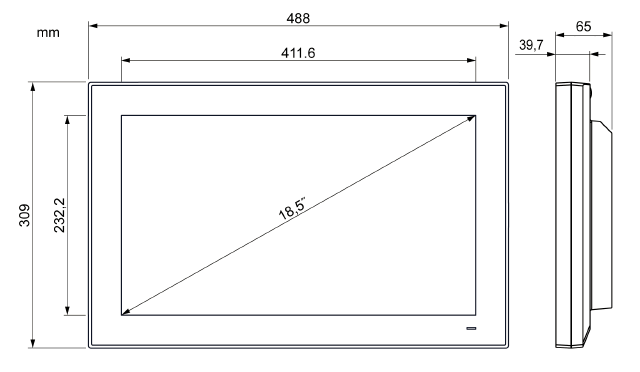

外観図・寸法図

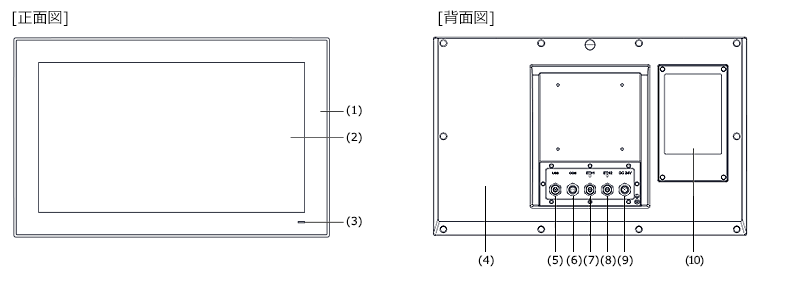

ケーブル付き外観図 / 各部名称

各部名称


(1)パネル (2)マルチタッチパネル (3)ステータスインジケーター (4)本体カバー (5)USB 2.0(M12ソケットコネクター8ピン) (6)RS-232(M12プラグコネクター8ピン) (7)ETH1 10/100/1000 base-T(M12ソケットコネクター8ピン) (8)ETH2 10/100/1000 base-T(M12ソケットコネクター8ピン) (9)DC電源(M12プラグコネクター5ピン) (10)HDD/SSD用バックカバー
