PFXPEBAD21ANN1
PFXPEBAD21ANN1
製品基本情報
Replacement option 1
Product search item
Replacement option 1
産業用PC仕様
電気的仕様
環境仕様
インターフェイス仕様
設置仕様
外観図・寸法図
製品基本情報
製品カテゴリー
産業用PC(IPC)
シリーズ
PE4000Bシリーズ
画面サイズ
ビルトイン型
型式
PFXPEBAD21ANN1
グローバルコード
PFXPEBAD21ANN1
製品特長
ボックス型 Atom N270 CF 8GB
End of sales
2019/07/31
End of repair
2023/12/25
Replacement option 1
Replacement code 1
PS6000 Series
Replacement code 1 comment
お客様の必要スペックに応じて型式をご選定ください
Product search item
電源タイプ
DC
形状
ビルトイン型
イーサネット
あり
シリアルポート
2
フロントUSB
なし
Replacement option 1
型式
40699, 40714
備考
外観寸法、仕様が異なります。
産業用PC仕様
対応OS
Windows Embedded Standard 2009(32ビット)
CPU
Intel Atom N270 1.6GHz
L2キャッシュメモリ
512KB
メインメモリー
2GB(DDR2 533MHz)
チップセット
945GSE
グラフィックアクセラレーター
3D グラフィックエンジン内蔵、IntelTMGMA 950アーキテクチャ採用、大型ディスプレイアプリケーション用の高画質グラフィックを提供
ビデオメモリー
最大128MB
グラフィック
RGB: 最大1600 x 1200(85Hz)
Watchdog timer
255レベルのタイマーインターバル、プログラム可能、1~255秒
電気的仕様
定格電圧
9~36Vdc ±5%
消費電力
標準15W
突入電流
30A以下
環境仕様
国際安全規格
使用周囲温度
0~70℃(通気風あり時、風速: 0.7 m/s)
0℃~60℃(通気風なし時)
保存周囲温度
-40~+85℃
使用周囲湿度
95%RH(結露のないこと、湿球温度40℃以下)
保存周囲湿度
10~85%RH(結露のないこと、湿球温度29℃以下)
汚染度
汚染度2
耐気圧(使用高度)
海抜2,000m以下
耐振動
2~9Hz:1.75mm 9~200Hz:4.9m/s²
耐衝撃性
CFast/SSD/CF: 50G(壁面取付、正弦波の半周期、11ミリ秒)
電磁環境適合性 (EMC)
高周波電磁妨害への耐性 / 電磁妨害(EMI)Class A
インターフェイス仕様
シリアル(COM1)
RS-232C、コネクター:D-Sub 9ピン プラグ
シリアル(COM2)
RS-232C(D-Sub 9ピン、プラグ)
USB Type A
USB 2.0(Type A)x 2
イーサネット(LAN1)
10 / 100 / 1000Mbps、コネクター:モジュラージャック(RJ-45) x 1
CFカード
CFカード x 1(OSプリインストール済)
ビデオ
アナログRGB x 1
シリアルATA
SSD x 1
拡張スロット
ミニPCIe(ハーフサイズ) x 1
その他
PS2 x 1
設置仕様
冷却方式
自然空冷(ファンレス)
保護構造
IP40
外形寸法
W254.8 x H58.7 x D149.2mm
質量
約2.5kg

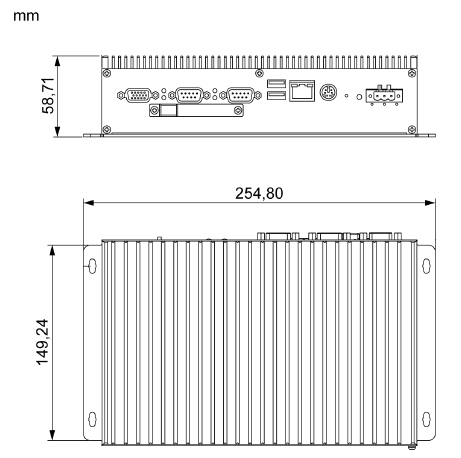

外観図・寸法図
外形寸法図
