ホイスト・クレーン向け 専用設計スイッチ/センサー CADデータ ダウンロード方法

ダウンロード方法

CADファイルライブラリーの「TraceParts」からCADデータをダウンロード可能です。
* TracePartsの会員登録(無料)が必要です。未登録の方は「会員登録方法」をご確認ください。

  1. TracePartsサイトにアクセスして、取得したい製品型式を入力して検索してください。(例:XCKMR54D1H29)
    TracePartsサイト(日本語)

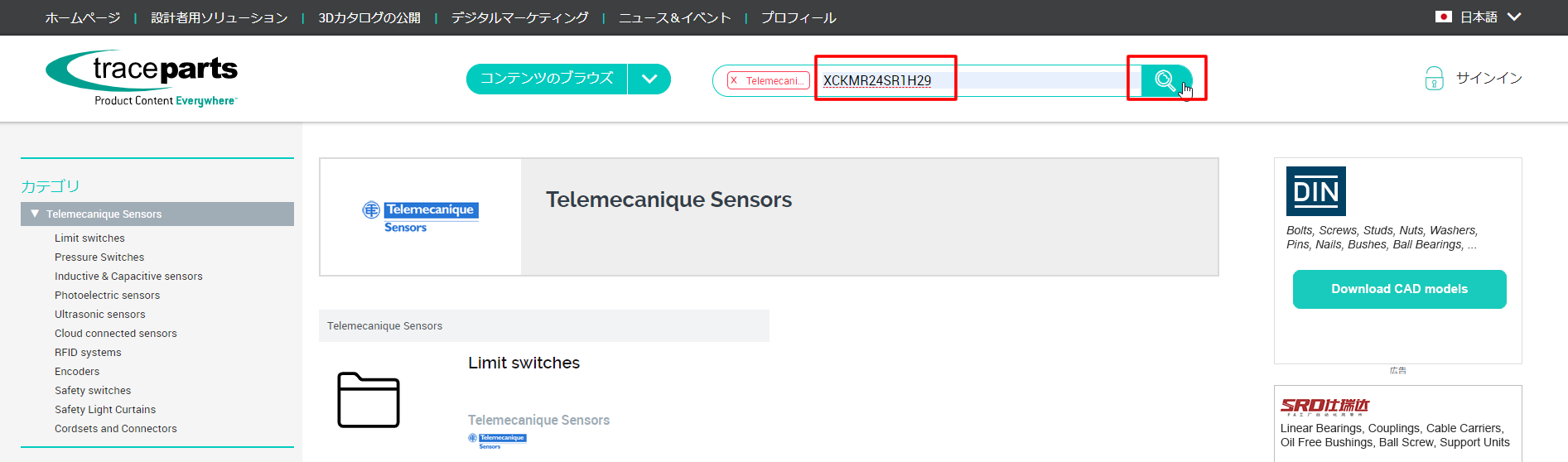

    Traceparts画面1


  2. 検索結果のタイトルをクリックしてください。

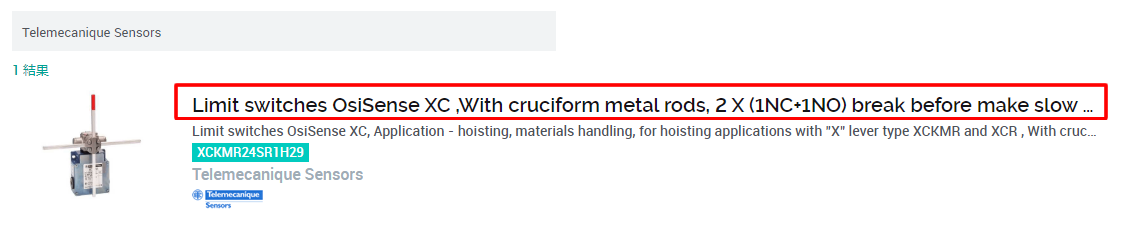

    Traceparts画面2

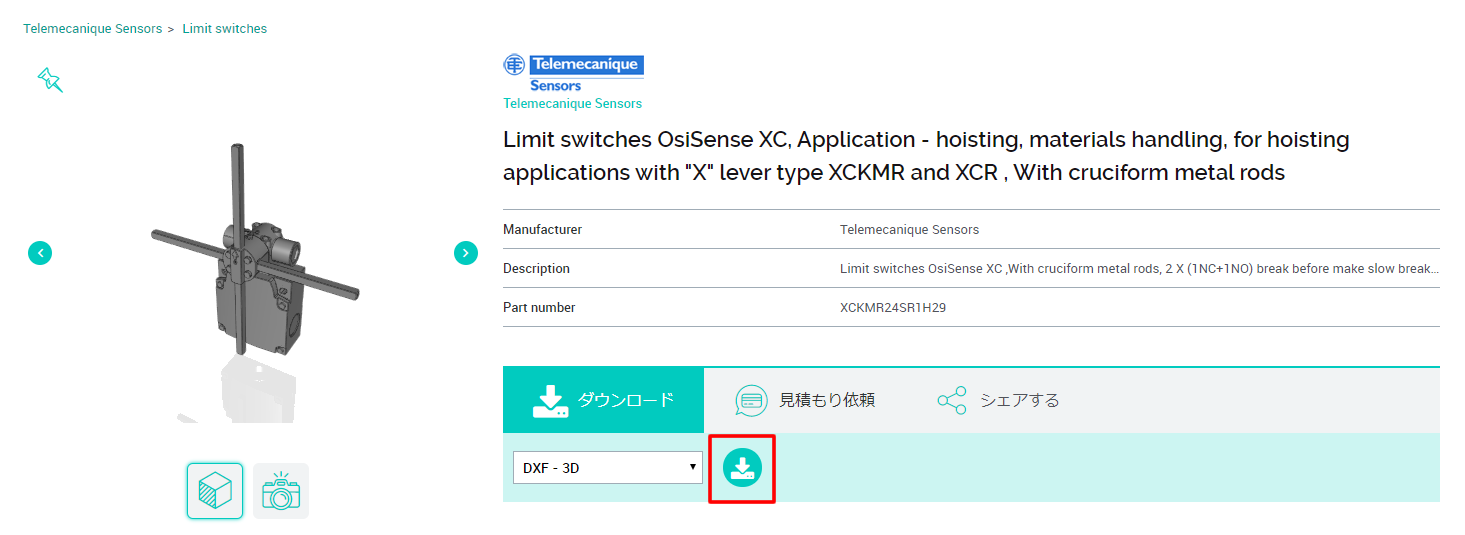

  3. 必要なファイル形式を選択して、ダウンロードボタンをクリックしてください。

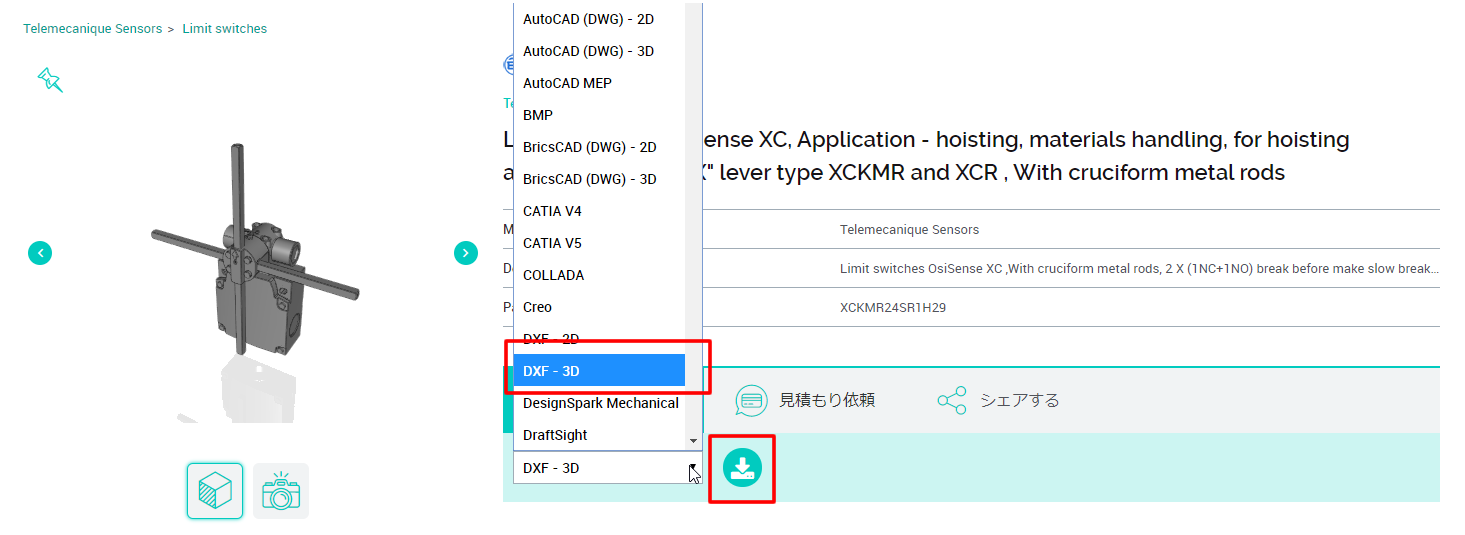

    Traceparts画面3


  4. サインイン画面が表示されますので、登録済みの場合は、メールアドレスとパスワードを入力して「サインイン」をクリックしてください。

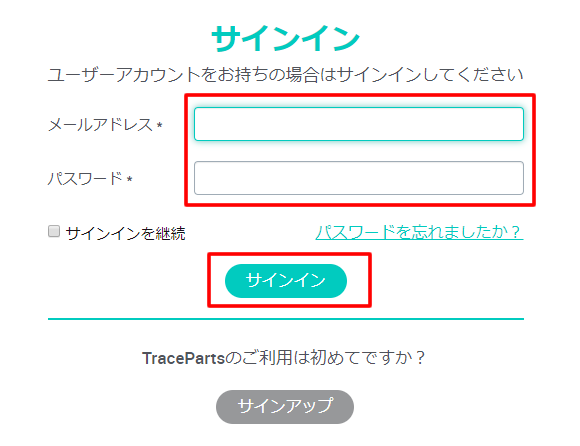

    Traceparts画面4
  5. サインイン後、再度ダウンロードボタンをクリックするとダウンロードするファイルが準備されます。

     Traceparts画面3-1
     Traceparts画面5-1
  6. 準備が終わると以下のようなメッセージが表示されますので、メッセージをクリックするか、右上のアイコンをクリックしてMy activityを開き、該当するファイルの横のダウンロードボタンをクリックするとダウンロードが可能です。

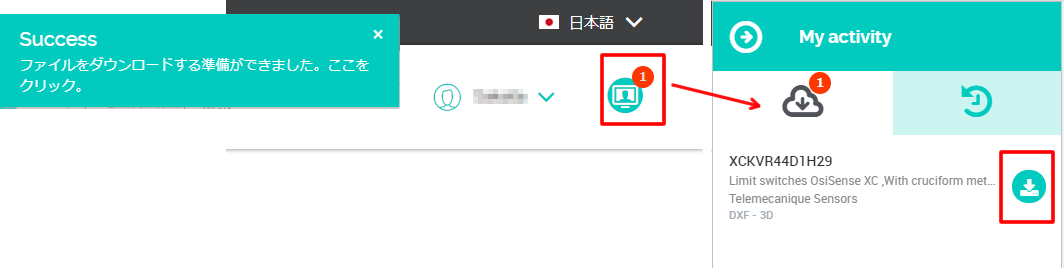

     Traceparts画面6-4


会員登録方法

  1. 未登録の場合は、以下にアクセスしてください。
    TracePartsサイト(日本語)

    登録画面が表示されますので各項目を入力してください。
    *(アスタリスク)マークが必須入力項目です。

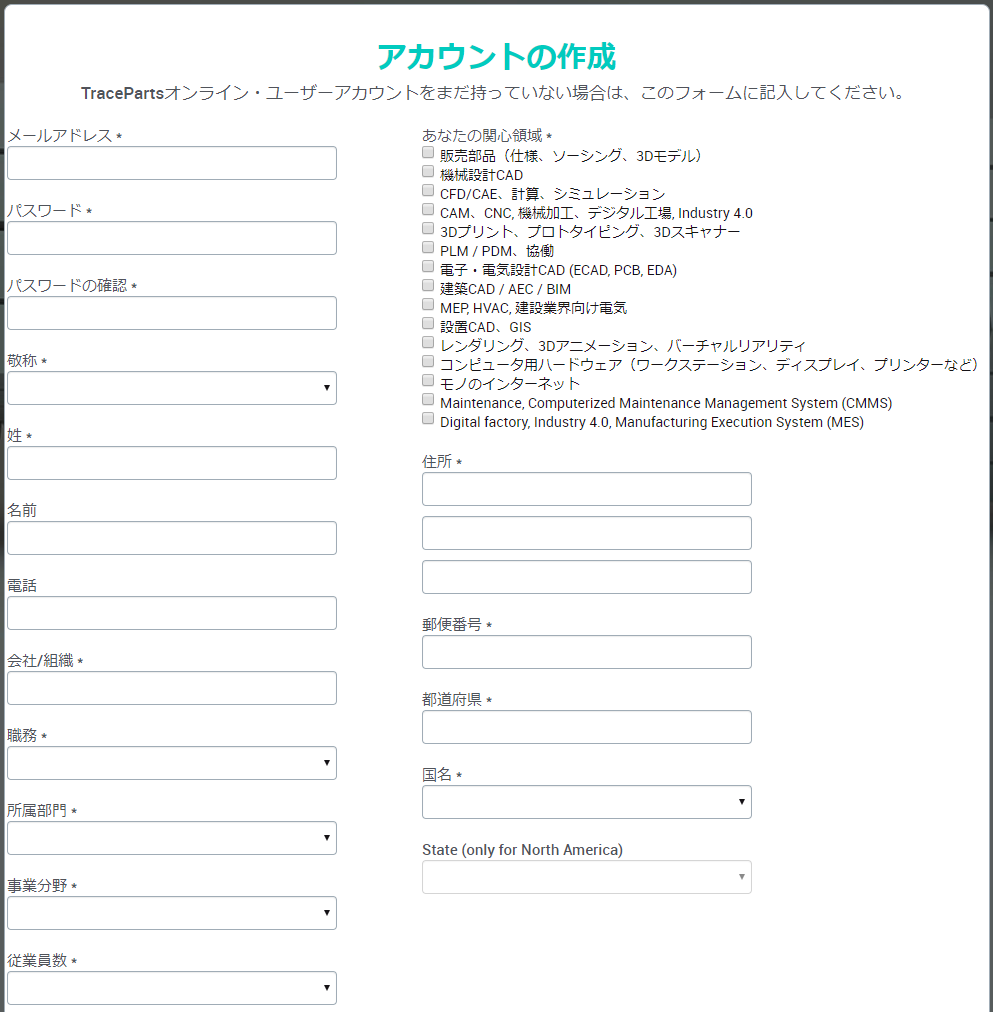

    Traceparts画面5

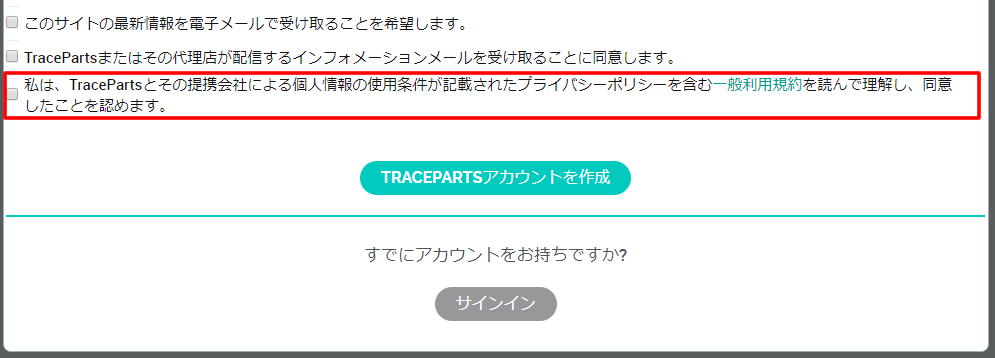

  2. 一番下のチェックボックスも必須項目となっていますので、ご確認のうえチェックを入れて「TRACEPARTSアカウントを作成」をクリックし、登録を完了させてください。

    Traceparts画面6

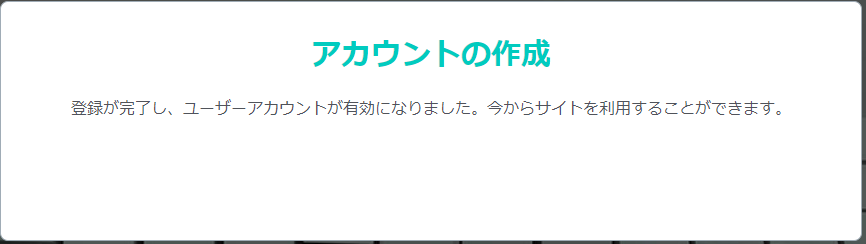

  3. 以下の画面が表示されたら登録は完了です。ダウンロード方法を参照してください

    Traceparts画面7
