PFXSP5B90

製品基本情報
製品カテゴリー
プログラマブル表示器（HMI）
シリーズ
SP5000Xシリーズ
画面サイズ
ボックス
型式
PFXSP5B90
グローバルコード
PFXSP5B90
製品特長
ボックスモジュール
修理可否
O（メンテナンス期間中、修理可）

ボックスモジュールの環境仕様は、接続するディスプレイモジュールの仕様に準じます。
本製品のオプション品を使用する場合は、本製品に適用される特殊な状況や注意事項に対して仕様を確認してください。

電気的仕様
定格電圧
12Vdc（ディスプレイモジュールまたはボックスモジュール用DC電源アダプターPFXZCDADEXP1から供給）
消費電力
最大：20W
メモリー
アプリケーションメモリー
GP-Pro EX使用時：
- システムカード/システムメモリー：SDカード
- 画面エリア：64MB *ユーザーフォントエリアの容量を超えた場合（例えば、イメージフォントやピクチャフォントを使用している場合など）は、画面エリアを使用してください。
- ユーザーフォントエリア：8MB
- ロジックプログラムエリア：132KB（15,000ステップ相当） *ソフトウェアで最大60,000ステップに切り替え可能です。ただしアプリケーションメモリー（画面データ）容量が1MB少なくなります。
- 自由スペース：なし

システムカード/システムメモリーの取り外し：可
バックアップメモリー
GP-Pro EX使用時：
- 画面エリア：NVRAM 320KB
- 変数エリア：NVRAM 64KB

バッテリー（時計データバックアップ）：なし*1

1SP5000Xシリーズは、バッテリーなしでバックアップメモリーとRTC（時計データ）を保持できます。 但し、100日以上通電を行わない場合は、時計データ保持のために、時計データバックアップ用一次電池（オプション）を追加搭載していただく必要があります。

インターフェイス仕様
シリアル（COM1)
調歩同期式：RS-232C / 422 / 485、データ長：7 / 8ビット、ストップビット：1 / 2ビット、パリティ：なし / 偶数 / 奇数、通信速度：2,400～115,200bps、コネクターD-Sub 9ピン プラグ
シリアル（COM2）
調歩同期式：RS-232C / 422 / 485、データ長：7 / 8ビット、ストップビット：1 / 2ビット、パリティ：なし / 偶数 / 奇数、通信速度：2,400～115,200 bps、187,500 bps（MPI）、コネクター：D-Sub 9ピン プラグ
USB Type A
USB 2.0（Type A）x 2、電源電圧：5Vdc ±5%、最大出力電流：端子あたり500mA、最大通信距離：5m
USB mini B
USB 2.0（mini-B） x 1、最大通信距離：5m
イーサネット
対応規格：IEEE802.3i / IEEE802.3u / IEEE802.3ab、10BASE-T / 100BASE-TX / 1000BASE-T、コネクター：モジュラージャック（RJ-45） x 2*2
SDカード
SDカードスロット（システム） x 1
SD カードスロット（ストレージ） x 1
拡張ユニット
フィールドバスユニット x 1
音声出力
スピーカー出力：300mW以上（定格負荷：8Ω、周波数：1kHz）、LINE出力：1.4Vp-p（定格負荷：10kΩ）、コネクタ：ツーピース型端子台（AUXと共用）x 1
補助出力（AUX)
アラーム出力またはブザー出力：1点、定格電圧：DC24V、定格電流：50mA以下、コネクタ：ツーピース型端子台 x 1

21000BASE-Tで通信する場合は、カテゴリー5e以上のイーサネット用ツイストペアケーブルを使用してください。

設置仕様
冷却方式
自然空冷
外形寸法
W188 x H131 x D35mm
質量
0.9kg以下
外観図・寸法図

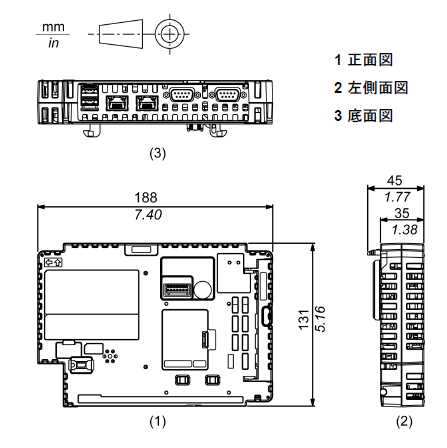

外形寸法図

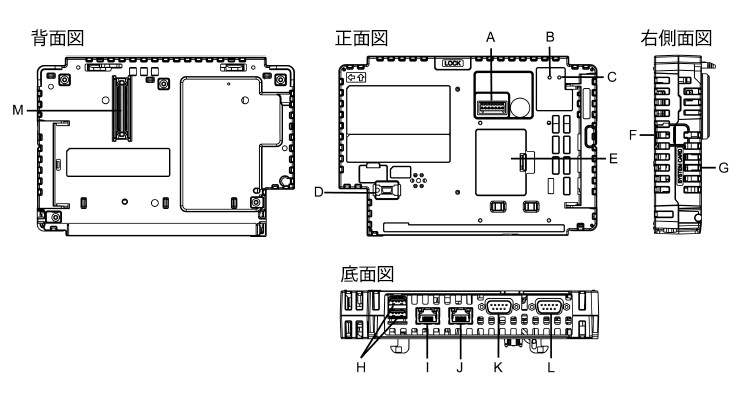

各部名称



A：補助出力／音声出力インターフェイス（AUX）、B：ステータス LED、C：カードアクセス LED、D：USB（mini-B）インターフェイス、E：拡張ユニットインターフェイスカバー（EXT）、F：ストレージカードカバー、G：システムカードカバー、H：USB（Type A）インターフェイス、I：イーサネットインターフェイス（Ethernet1）、J：イーサネットインターフェイス（Ethernet2）、K：シリアルインターフェイス（COM1）、L：シリアルインターフェイス（COM2）、M：ディスプレイモジュールインターフェイス
