PFXSP5B40

製品基本情報
製品カテゴリー
プログラマブル表示器(HMI)
シリーズ
SP5000シリーズ
画面サイズ
オープンボックス
型式
PFXSP5B40
グローバルコード
PFXSP5B40
販売(受注)終了日
2018/03/30
修理終了日
2024/05/31
修理可否
O
推奨代替品
推奨代替品1
型式
電気的仕様
定格電圧
12Vdc(ディスプレイモジュールまたはボックスモジュール用DC電源アダプターPFXZCDADEXP1から供給)
消費電力
最大:35W
外部への供給電源を除いた場合:22.5W以下*1
耐ノイズ
ノイズ電圧:1,000Vp-p
パルス幅:1µs
立ち上がり時間:1ns(ノイズシミュレータによる)

1ボックスモジュールのみの消費電力です。

環境仕様
国際安全規格
abs.gifbv.gifccs.gifce.gifclassnk.gifctick.gifeac.gifex.gifkc.gifkcs.giflr.gifnepsi.gifrina.giful508.giful508ansi.gifdnv_gl.gif
使用周囲温度
0~60℃
保存周囲温度
-20~+60℃
使用周囲湿度
10~90%RH(結露のないこと、湿球温度39℃以下)
保存周囲湿度
10~90%RH(結露のないこと、湿球温度39℃以下)
じんあい
0.1mg/m³以下(導電性塵埃のないこと)
汚染度
汚染度2
腐食性ガス
腐食性ガスのないこと
耐気圧(使用高度)
800~1,114hPa(海抜2,000m以下)
耐振動
JIS B 3502
IEC/EN61131-2準拠
5~9Hz 片振幅:3.5mm
9~150Hz 定加速度:9.8m/s²
X,Y,Z各方向 10サイクル(100分間)
耐衝撃性
JIS B 3502
IEC/EN 61131-2 準拠 147m/s2
X,Y,Z 3方向 各3回
耐静電気放電
接触放電法:6kV
気中放電法:8kV(IEC/EN61000-4-2 レベル3)
メモリー
アプリケーションメモリー
画面容量:64MB CFastカード
自由スペース:約5GB*2
バックアップメモリー
NVRAM 320KB

2Windowsアプリケーションのインストール可否を判断するための仕様情報は、『SP5000シリーズ オープンボックスリファレンスマニュアル』をご覧ください。

インターフェイス仕様
シリアル(COM1)
調歩同期式:RS-232C / 422 / 485、データ長:7 / 8ビット、ストップビット:1 / 2ビット、パリティ:なし / 偶数 / 奇数、通信速度:2,400(1,200)~ 115,200bps、コネクタ:D-Sub 9ピン プラグ
シリアル(COM2)
調歩同期式:RS-232C / 422 / 485、データ長:7 / 8ビット、ストップビット:1 / 2ビット、パリティ:なし / 奇数 / 偶数、通信速度:2,400(1,200)~ 115,200bps、コネクタ:D-Sub 9ピン プラグ
USB Type A
USB 2.0(Type A)x 3、電源電圧:DC5V ±5%、最大出力電流:端子あたり500mA 端子3つで合計1A、最大通信距離:5m*3
USB mini B
USB 2.0(mini-B) x 1、最大通信距離:5m未満
イーサネット
対応規格:IEEE802.3i / IEEE802.3u / IEEE802.3ab、10BASE-T / 100BASE-TX / 1000BASE-T、コネクタ:モジュラージャック(RJ-45) x 2
SDカード
SDカードスロット(ストレージ) x 1
CFastカード
CFast カードスロット(システム) x 1、CFast カードスロット(ストレージ) x 1
拡張ユニット
フィールドバスユニット x 1
ビデオ
DVI-D 出力、コネクタ:DVI-D 24 ピンソケット x 1、解像度:1,024 x 768ドット(XGA)
音声入力
音声入力:MIC入力/LINE入力、コネクタ:ミニジャック Φ3.5 x 1
音声出力
スピーカー出力:300mW以上(定格負荷:8Ω、周波数:1kHz)(ソフトウェア切替)、LINE出力:4.0Vp-p(定格負荷:10kΩ)(ソフトウェア切替)、コネクタ:ツーピース型端子台(AUXと共用)x 1
補助出力(AUX)
アラーム出力またはブザー出力:1点、定格電圧:DC24V、定格電流:50mA以下、コネクタ:ツーピース型端子台 x 1

3各種類のUSBデバイスを1つずつのみ接続できます。同じ種類を複数接続すると、最初に接続したUSBデバイスのみが機能します。

設置仕様
冷却方式
自然空冷
外形寸法
W188 x H131 x D35mm
質量
0.9kg以下*4

4ボックスモジュールのみ

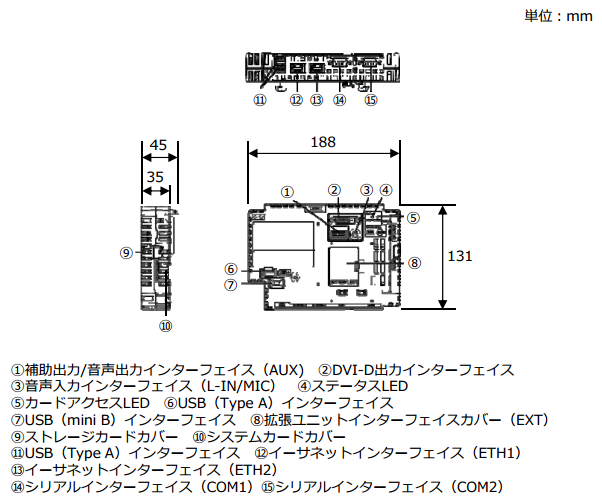

外観図・寸法図
外形寸法図
