PFXSP5500TPD

製品基本情報
製品カテゴリー
プログラマブル表示器(HMI)
シリーズ
SP5000シリーズ
画面サイズ
10型
型式
PFXSP5500TPD
グローバルコード
PFXSP5500TPD
製品特長
10型 DC オートスケール 輝度センサー(プレミアムディスプレイ)
修理可否
O
表示仕様
表示デバイス
TFTカラーLCD
表示サイズ
10型
表示ドット数
800 x 600ドット(SVGA)
オートスケール
あり
有効表示寸法
W211.2 x H158.4mm
表示色・階調
1,600万色
バックライト
白色LED(交換はセンドバック方式)
バックライト寿命
50,000時間以上(周囲温度25℃、連続点灯時、バックライトの輝度が50%になるまでの時間)
輝度調整
0~100段階(タッチパネルまたはソフトウェアで調整)
輝度センサー
あり
タッチパネル方式
アナログ抵抗膜方式 (マルチタッチ)
タッチパネル分解能
1,024 x 1,024
タッチパネル寿命
100万回以上
電気的仕様
定格電圧
DC12~24V
電圧許容範囲
DC10.8~28.8V
許容瞬時停電時間
DC12V:1.25ms以下
DC24V:5ms以下
消費電力
最大:15W
USB機器への供給電源を除いた場合:12W以下
バックライト消灯時(スタンバイモード):6W以下
バックライト調光時(輝度20%):8W以下*1
突入電流
30A以下
耐ノイズ
ノイズ電圧:1,000Vp-p
パルス幅:1µs
立ち上がり時間:1ns(ノイズシミュレータによる)
絶縁耐力
AC1,000V 20mA 1分間(充電部端子とFG端子間)
絶縁抵抗
DC500V 10MΩ以上(充電部端子とFG端子間)

1ディスプレイモジュールのみの消費電力です。

環境仕様
国際安全規格
abs.gifbv.gifccs.gifce.gifclassnk.gifctick.gifeac.gifex.gifkc.gifkcs.giflr.gifnepsi.gifrina.giful508.giful508ansi.gifdnv_gl.gif
使用周囲温度
0~60℃
保存周囲温度
-20~+60℃
使用周囲湿度
10~90%RH(結露のないこと、湿球温度39℃以下)
保存周囲湿度
10~90%RH(結露のないこと、湿球温度39℃以下)
じんあい
0.1mg/m³以下(導電性塵埃のないこと)
汚染度
汚染度2
腐食性ガス
腐食性ガスのないこと
耐気圧(使用高度)
800~1,114hPa(海抜2,000m以下)
耐振動
JIS B 3502
IEC/EN61131-2準拠
5~9Hz 片振幅:3.5mm
9~150Hz 定加速度:9.8m/s²
X,Y,Z各方向 10サイクル(100分間)
耐衝撃性
JIS B 3502
IEC/EN 61131-2 準拠 147m/s²
X,Y,Z 3方向 各3回
耐静電気放電
接触放電法:6kV/気中放電法:8kV(IEC/EN61000-4-2 レベル3)
インターフェイス仕様
USB Type A
USB 2.0(Type A) x 1、電源電圧:DC5V ±5%、最大出力電流:500mA、最大通信距離:5m*2
USB mini B
USB 2.0(mini-B) x 1、最大通信距離:5m

2各種類のUSBデバイスを1つずつのみ接続できます。同じ種類を複数接続すると、最初に接続したUSBデバイスのみが機能します。

設置仕様
接地
機能接地:D種接地(SG-FG共通)
冷却方式
自然空冷
保護構造
工場出荷時に取り付け済みのフロントUSBカバーを使用する場合:
IP65F、IP67F、TYPE 1
オプションのフロントUSBカバー(ネジ付き)を使用する場合:
IP66F、P67F、TYPE 1、TYPE 4X(室内専用)/13
注記: オプションはシュナイダーエレクトリックホールディングス(株)製フロントUSB カバー(ネジ付き)(型式:PFXZCDCVUS1)です。*3
外形寸法
W272.5 x H214.5 x D67mm
パネルカット寸法
W259 x H201mm*4
質量
2.7kg以下*5

3本製品をパネルに取り付けたときのフロント部分に関する保護構造です。当該試験条件で適合性を確認していますが、あらゆる環境での使用を保証しているものではありません。特に試験に規定されている油であっても、長時間にわたり噴霧状態に本製品がさらされている場合や極端に粘度の低い切削油にさらされている場合などは、フロント部のシートのはがれにより油の浸入が発生することがあります。その場合は別途対策が必要となります。
また、規定外の油でも同様の浸入やプラスチックが変質することがあります。本製品を使用する前にあらかじめご使用の環境をご確認ください。
また、長時間使用した防滴ガスケット(パッキン)や一度パネル取り付けした防滴ガスケット(パッキン)はキズや汚れが付き、十分な保護効果を得られない場合があります。安定した保護効果を得るためには、防滴ガスケット(パッキン)の定期的な交換をお勧めします。

4寸法公差はすべて+1/-0mm、角のRはR3以下です。

5ディスプレイモジュールのみ

外観図・寸法図

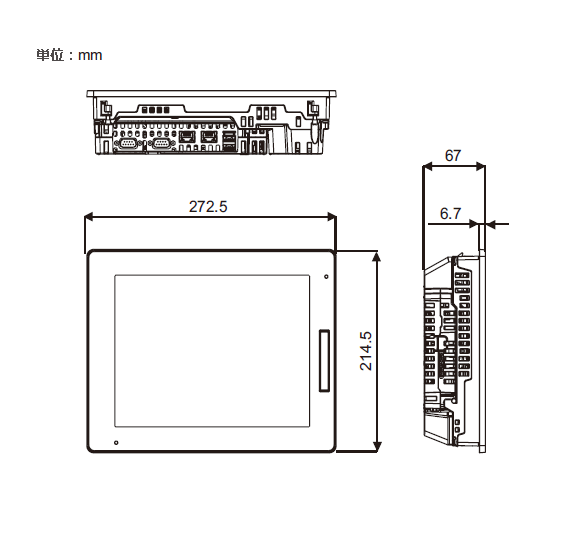

外形寸法図

ディスプレイモジュールとボックスモジュール組合わせ時


パネルカット寸法図


A B C(パネル厚許容範囲)
259 (+1/-0) 201 (+1/-0) 1.6~5

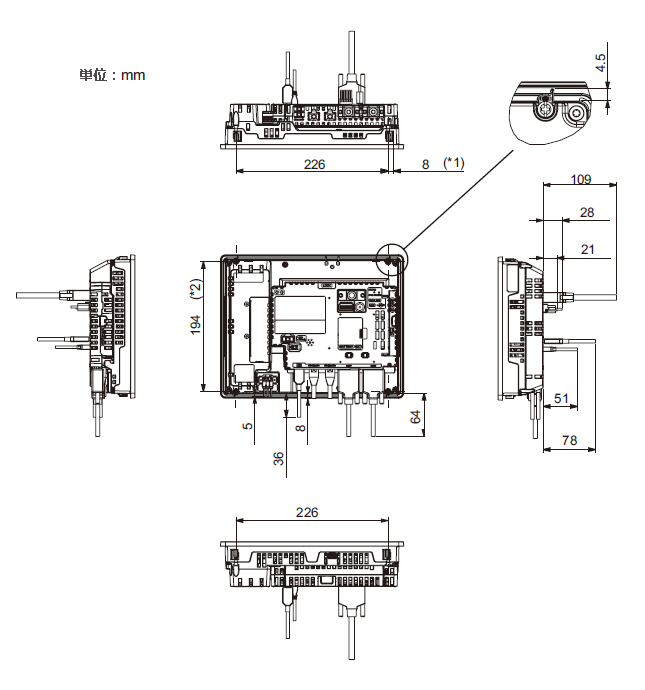

ケーブル付き外観図


(画像:オープンボックス)

*1取り付け金具の回転部分

*2取り付け金具のネジの中心からネジの中心までの寸法値
