PFXGM4201TAD

製品基本情報
製品カテゴリー
プログラマブル表示器（HMI）
シリーズ
GP4000Mシリーズ
画面サイズ
3型
型式
PFXGM4201TAD
グローバルコード
PFXGM4201TAD
製品特長
モジュラー3型 DC アナログ
販売（受注）終了日
2024/03/11*1
修理可否
O（メンテナンス対象外のため本体交換となりますが、在庫限りの対応となります。推奨代替品をご検討いただきますようお願いします）

1最終受注日に関わらず在庫が無くなり次第、販売終了となります。

推奨代替品
推奨代替品1
型式
PFXSTM6200WADE
備考
代替推奨機種への置き換えには GP-Pro EX V4.09.350以降が必要となります。
表示仕様
表示デバイス
TFTカラーLCD
表示サイズ
3.5型
表示ドット数
320 x 240ドット（QVGA）
有効表示寸法
W70.56 x H52.92mm
表示色・階調
65,536色
バックライト
白色LED（交換はセンドバック方式）
バックライト寿命
50,000時間以上（周囲温度25℃、連続点灯時、バックライトの輝度が50％になるまでの時間）
輝度調整
16段階（タッチパネルで調整）
タッチパネル方式
アナログ抵抗膜方式
タッチパネル寿命
100万回以上
表示文字種類
日本語：6,962種（非漢字607種を含むJIS第1水準・第2水準）、ANK：158種（韓国語、繁体字中国語、簡体字中国語、タイ語、キリル語は、ソフトウェアのフォント設定にて追加可能）
表示文字サイズ
標準フォント：8 x 8ドット、8 x 16ドット、16 x 16ドット、32 x 32ドット、ストロークフォント：6～127ドット、イメージフォント：8～72ドット
表示文字拡大率
標準フォント：横1～8倍、縦1～8倍*2
１/４角英数字（8x8ドット）
40字 x 30行
半角英数字（8x16ドット）
40字 x 15行
漢字（16x16ドット）
20字 x 15行
漢字（32x32ドット）
10字 x 7行

2文字の拡大率はソフトウェアにて上記以外にも設定できます。

電気的仕様
定格電圧
24Vdc
電圧許容範囲
20.4～28.8Vdc
許容瞬時停電時間
10ms以下
消費電力
6.5W以下
突入電流
30A以下
耐ノイズ
IEC/EN61000-4-4
電源ポート：2kV
通信ポート：1kV
絶縁耐力
1,000Vac 20mA 1分間（充電部端子とFG端子間）
絶縁抵抗
500Vdc 10MΩ以上（充電部端子とFG端子間）
環境仕様
国際安全規格
使用周囲温度
0～50℃*3
保存周囲温度
-20～+60℃
使用周囲湿度
85%RH（結露のないこと、湿球温度39℃以下）
保存周囲湿度
85%RH（結露のないこと、湿球温度39℃以下）
じんあい
0.1mg/m³以下（導電性塵埃のないこと）
汚染度
汚染度2
腐食性ガス
腐食性ガスのないこと
耐気圧（使用高度）
800～1,114hPa（海抜2,000m以下）
耐振動
IEC/EN 61131-2準拠
5~9Hz 片振幅 3.5mm
耐静電気放電
6kV 接触放電、8kV 気中放電

3使用周囲温度40℃以上の環境下で長時間使用するとコントラストが低下するなど表示品位が低下することがあります。

メモリー
アプリケーションメモリー
GP-Pro EX使用時：
- システムカード/システムメモリー：FLASH EPROM
- 画面エリア：8MB *ユーザーフォントエリアの容量を超えた場合（例えば、イメージフォントやピクチャフォントを使用している場合など）は、画面エリアを使用してください。
- ユーザーフォントエリア：なし
- ロジックプログラムエリア：132KB（15,000ステップ相当） *ソフトウェアで最大60,000ステップに切り替え可能です。ただしアプリケーションメモリー（画面データ）容量が1MB少なくなります。
- 自由スペース：なし

システムカード/システムメモリーの取り外し：不可*4
バックアップメモリー
GP-Pro EX使用時：
- 画面エリア：nvSRAM 128KB
- 変数エリア：なし

バッテリー（時計データバックアップ）：なし*5
時計精度
外部接続機器の時計を参照*6

4画面エリア：ユーザーフォントエリアの容量を超えた場合（例えば、イメージフォントやピクチャフォントを使用している場合など）は、画面エリアを使用してください。
ロジックプログラムエリア：ソフトウェアで最大60,000ステップに切り替え可能です。ただしアプリケーションメモリー（画面データ）容量が1MB少なくなります。

5対応機能については、GP-Pro EXリファレンスマニュアルをご確認ください。

6ソフトウェアにて「時刻更新機能」を設定します。詳しくはGP-Pro EXリファレンスマニュアル「共通設定 - 時刻更新設定」をお読みください。

インターフェイス仕様
シリアル（COM1)
調歩同期式：RS-232C / 422 / 485、データ長：7 / 8ビット、ストップビット：1 / 2ビット、パリティ：なし / 偶数 / 奇数、通信速度：2,400～115,200bps、187.5kbps（MPI）、コネクター：D-Sub 9ピン プラグ
USB Type A
USB 2.0（Type A）x 1、電源電圧：5Vdc±5％、最大出力電流：200mA、最大通信距離：3m未満
USB mini B
USB 2.0（mini-B） x 1、最大通信距離：5m
イーサネット
対応規格：IEEE802.3i / IEEE802.3u、10BASE-T / 100BASE-TX、コネクター：モジュラージャック（RJ-45） x 1
設置仕様
接地
機能接地：D種接地（SG-FG共通）
冷却方式
自然空冷
保護構造
NEMA#250 TYPE 4X（室内、パネル埋め込み時）、 表示面：IP65F、 背面：IP20
質量
0.36kg以下
外観図・寸法図
外形寸法図

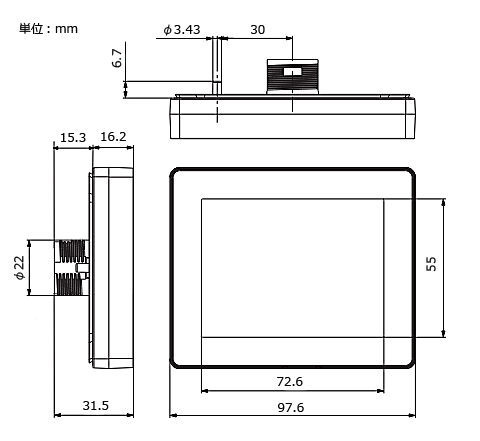

ディスプレイモジュール

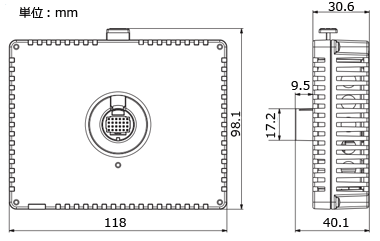

リアモジュール

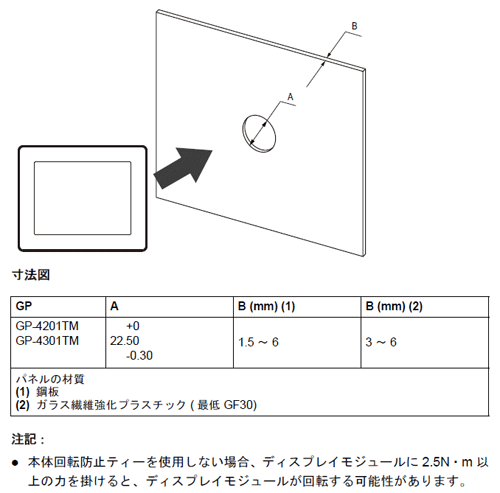

パネルカット寸法図
