PFXGP4401TAD

製品基本情報
製品カテゴリー
プログラマブル表示器(HMI)
シリーズ
GP4000シリーズ
画面サイズ
7型
型式
PFXGP4401TAD
グローバルコード
PFXGP4401TAD
製品特長
7型 DC アナログ
修理可否
O
表示仕様
表示デバイス
TFTカラーLCD
表示サイズ
7.5型
表示ドット数
640 x 480ドット(VGA)
有効表示寸法
W153.7 x H115.8mm
表示色・階調
65,536色(ブリンクなし)/16,384色(ブリンクあり)
バックライト
白色LED(交換はセンドバック方式)
バックライト寿命
50,000時間以上(周囲温度25℃、連続点灯時、バックライトの輝度が50%になるまでの時間)
輝度調整
16段階(タッチパネルまたはソフトウェアで調整)
タッチパネル方式
アナログ抵抗膜方式
タッチパネル分解能
1,024 x 1,024
タッチパネル寿命
100万回以上
表示文字種類
日本語:6,962種(非漢字607種を含むJIS第1水準・第2水準)、ANK:158種(韓国語、繁体字中国語、簡体字中国語、タイ語、キリル語は、ソフトウェアのフォント設定にて追加可能)
表示文字サイズ
標準フォント:8 x 8ドット、8 x 16ドット、16 x 16ドット、32 x 32ドット、ストロークフォント:6~127ドット、イメージフォント:8~72ドット
表示文字拡大率
標準フォント:横1~8倍、縦1~8倍*1
1/4角英数字(8x8ドット)
80字 x 60行
半角英数字(8x16ドット)
80字 x 30行
漢字(16x16ドット)
40字 x 30行
漢字(32x32ドット)
20字 x 15行

1文字の拡大率はソフトウェアにて上記以外にも設定できます。

電気的仕様
定格電圧
24Vdc
電圧許容範囲
19.2~28.8Vdc
許容瞬時停電時間
5ms以下
消費電力
12W以下
突入電流
30A以下
耐ノイズ
ノイズ電圧:1,000Vp-p
パルス幅:1µs
立ち上がり時間:1ns(ノイズシミュレータによる)
絶縁耐力
1,000Vac 20mA 1分間(充電部端子とFG端子間)
絶縁抵抗
500Vdc 10MΩ以上(充電部端子とFG端子間)
環境仕様
国際安全規格
abs.gifbv.gifccs.gifce.gifclassnk.gifctick.gifdnv.gifeac.gifex.gifgl.gifkc.gifkcs.gifnepsi.gifrina.giful508.giful508ansi.gif
使用周囲温度
0~55℃
保存周囲温度
-20~+60℃
使用周囲湿度
10~90%RH(結露のないこと、湿球温度39℃以下)
保存周囲湿度
10~90%RH(結露のないこと、湿球温度39℃以下)
じんあい
0.1mg/m³以下(導電性塵埃のないこと)
汚染度
汚染度2
腐食性ガス
腐食性ガスのないこと
耐気圧(使用高度)
800~1,114hPa(海抜2,000m以下)
耐振動
JIS B 3502
IEC/EN61131-2準拠
5~9Hz 片振幅:3.5mm
9~150Hz 定加速度:9.8m/s²
X,Y,Z各方向 10サイクル(100分間)
耐衝撃性
JIS B 3502
IEC/EN 61131-2 準拠 147m/s2
X,Y,Z 3方向 各3回
耐静電気放電
6kV(IEC/EN61000-4-2 レベル3)
メモリー
アプリケーションメモリー
GP-Pro EX使用時:
- システムカード/システムメモリー:FLASH EPROM
- 画面エリア:32MB *ユーザーフォントエリアの容量を超えた場合(例えば、イメージフォントやピクチャフォントを使用している場合など)は、画面エリアを使用してください。
- ユーザーフォントエリア:8MB
- ロジックプログラムエリア:132KB(15,000ステップ相当) *ソフトウェアで最大60,000ステップに切り替え可能です。ただしアプリケーションメモリー(画面データ)容量が1MB少なくなります。
- 自由スペース:なし

システムカード/システムメモリーの取り外し:不可
バックアップメモリー
GP-Pro EX使用時:
- 画面エリア:SRAM 320KB
- 変数エリア:SRAM 64KB

バッテリー(時計データバックアップ):一次電池(交換可能な電池)
時計精度
±65秒/月(常温無通電状態での誤差)*2

2温度差や使用年数によっては-380~+90秒/月の誤差になります。時計の誤差が問題となるシステムでご使用になる場合、定期的に正確な時間を設定してください。

インターフェイス仕様
シリアル(COM1)
調歩同期式:RS-232C、データ長:7 / 8ビット、ストップビット:1 / 2ビット、パリティ:なし / 偶数 / 奇数、伝送速度:2,400~115.2kbps、コネクタ:D-Sub 9ピン プラグ
シリアル(COM2)
調歩同期式:RS-422 / 485、調歩同期式、データ長:7 / 8ビット、ストップビット:1 / 2ビット、パリティ:なし / 偶数 / 奇数、伝送速度:2,400~115.2kbps、187.5kbps(MPI)、コネクタ:D-Sub 9ピン プラグ
USB Type A
USB 2.0(Type A)x 1、電源電圧:DC5V±5%、最大出力電流:500mA、最大通信距離:5m未満
USB mini B
USB 2.0(mini-B) x 1、最大通信距離:5m未満
イーサネット
対応規格:IEEE802.3i / IEEE802.3u、10BASE-T / 100BASE-TX、コネクタ:モジュラージャック(RJ-45) x 1
SDカード
SDカードスロット x 1
設置仕様
接地
D種接地(SG-FG共通)
冷却方式
自然空冷
保護構造
IP65F NEMA#250 TYPE 4X/13(パネル埋込時のフロント面)*3
外形寸法
W218 x H173 x D60mm
パネルカット寸法
W204.5 x H159.5mm、パネル厚範囲:1.6~5mm*4
質量
1.2kg以下

3本製品をパネルに取り付けたときのフロント部分に関する保護構造です。当該試験条件で適合性を確認していますが、あらゆる環境での使用を保証しているものではありません。特に試験に規定されている油であっても、長時間にわたり噴霧状態に本製品がさらされている場合や極端に粘度の低い切削油にさらされている場合などは、フロント部のシートのはがれにより油の浸入が発生することがあります。その場合は別途対策が必要となります。
また、規定外の油でも同様の浸入やプラスチックが変質することがあります。本製品を使用する前にあらかじめご使用の環境をご確認ください。
また、長時間使用した防滴ガスケット(パッキン)や一度パネル取り付けした防滴ガスケット(パッキン)はキズや汚れが付き、十分な保護効果を得られない場合があります。安定した保護効果を得るためには、防滴ガスケット(パッキン)の定期的な交換をお勧めします。

4寸法公差はすべて+1/-0mm、角のRはR3以下です。
パネル厚範囲であっても、パネルの材質、大きさによっては本製品や接続機器の取り付け位置によりパネルが反る場合があります。パネルの反りを防止するためには、補強板をつけることも有効です。

外観図・寸法図

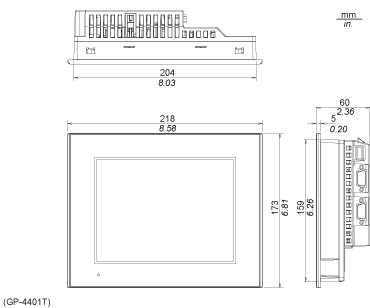

外形寸法図

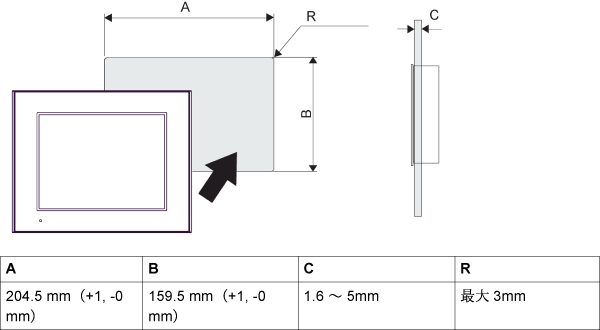

パネルカット寸法図

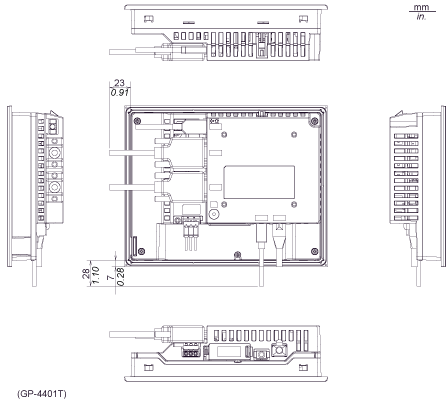

ケーブル付き外観図
