リミットスイッチ型送信機(XCMW***)

製品基本情報
製品カテゴリー
周辺機器
シリーズ
無線スイッチ
型式
XCMW***
グローバルコード
XCMW***
製品特長
送信機(リミットスイッチ型)
販売状況
販売終了
販売(受注)終了日
2023/07/31*1
修理可否
X(メンテナンス期間終了)

1販売とサービスについては、2023年8月1日よりTESE Japan社へ移行いたしました。

仕様
仕様
  XCMW110/102 XCMW115/116/145/
146/159/149/139
無線伝送特性 周波数 2405 MHz
プロトコル ZigBee Green Power 対応 IEEE 802.15.4準拠
レスポンス時間 <=2ms
送信電力 3mW
最大到達距離 100m (障害物の無い状態)
25m (受信機がメタル筐体内)
300m (障害物の無い状態+中継アンテナ使用)
環境特性 適合規格 EN/IEC 60947-1, EN/IEC 60947-5-1
日本技適  018-200373
電波認証 IC/RSS, FCC RCM
周囲温度 保管時 - 40 ~ + 70℃
使用時 - 25 ~ + 55℃
相対湿度 EN 300 440-1に準拠  90%RH 以下(-20℃~+55℃)結露のないこと
保護構造 IEC 60529に準拠 IP65
対衝撃保護 EN 50102準拠に準拠 IK05
筐体材質 ボディ:プラスチック,アクチュエーター:メタル,プラスチック,ゴム
取付け方法 EN/IEC 60715に準拠 ネジ2箇所
機械的性能 最大荷重(動作トルク) 50 N 0.5 N.m
最大使用頻度 3600回/時
機械的耐久性 400,000回
耐衝撃 IEC 60068-2-27に準拠 50 gn (継続時間 11ms)
耐振動 IEC 60068-2-6に準拠 2~11Hz:±10mm、10~500Hz:25gn
EMC イミュニティ
及びエミッション
静電気放電 IEC 61000-4-2準拠 8kV : 絶縁部品上(空気中)、6kV : 非メタル部品上(接地)
放射性電磁界 EN/IEC 60947-5-1、
IEC61000-4-3準拠
10V/m : 80 MHz~2000 MHz
IEC 61000-4-3、
EN 301-489-3、
EN 301-489-1準拠
3V/m : 80 MHz~2700 MHzで、距離は20m



型式 動作特性
XCMW110

(1) OFF信号送信
(2) ON信号送信
XCMW102
XCMW115
XCMW116
XCMW139

(1) OFF信号送信
(2) ON信号送信
XCMW145
XCMW146
XCMW149
XCMW159



外形寸法図

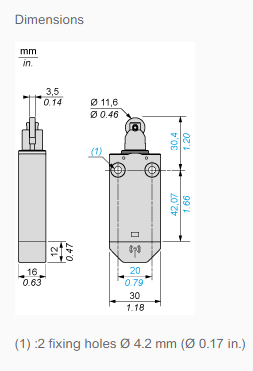

XCMW110

単位: mm


30.0 mm
高さ 74 mm
奥行き 16.0 mm
重量 0.039 kg

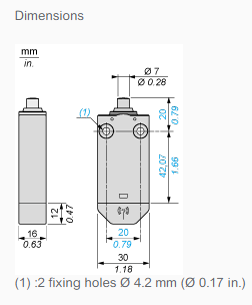

XCMW102

単位: mm


30.0 mm
高さ 84 mm
奥行き 16.0 mm
重量 0.046 kg

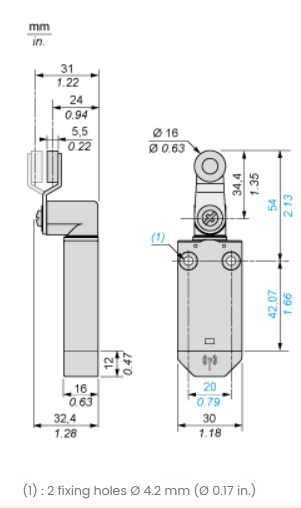

XCMW115 / XCMW116

単位: mm


30.0 mm
高さ 108 mm
奥行き 16.0 mm
重量 0.082 kg

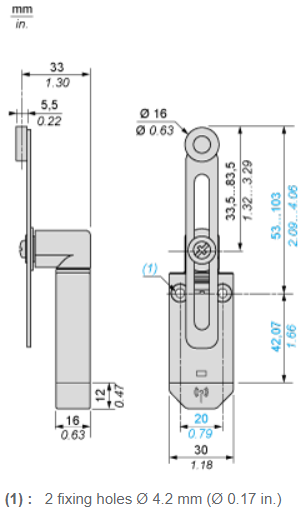

XCMW145 / XCMW146

単位: mm


30.0 mm
高さ 157 mm
奥行き 16.0 mm
重量 0.09 kg

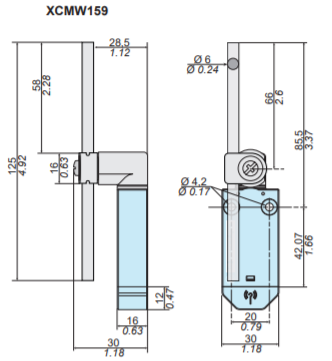

XCMW159

単位: mm


30.0 mm
高さ 246 mm
奥行き 16.0 mm
重量 0.082 kg

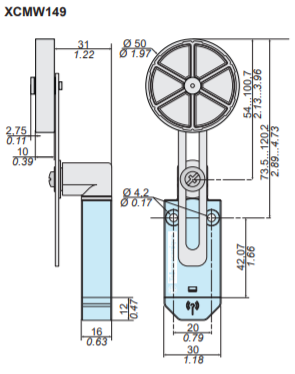

XCMW149

単位: mm


30.0 mm
高さ 108 mm
奥行き 16.0 mm
重量 0.082 kg

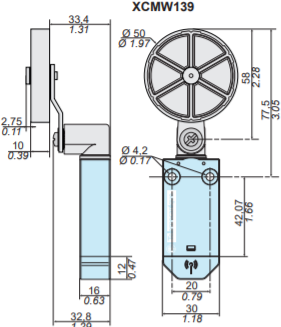

XCMW139

単位: mm


30.0 mm
高さ 108 mm
奥行き 16.0 mm
重量 0.088 kg
