METSEPM3250

製品基本情報
製品カテゴリー
IoT関連機器
シリーズ
パワーメーター(電力計)PM3250
画面サイズ
パワーメーター(電力計)
型式
METSEPM3250
グローバルコード
METSEPM3250
製品特長
Modbus通信で表示器とダイレクト接続、I、In、U、V、PQS、E、PF、Hz等の電気的パラメータの監視など
販売状況
販売中
修理可否
O(メンテナンス対象外のため本体交換となります。無償保証期間外の場合は、新品をご購入ください)
仕様
仕様

一般仕様

型式 METSEPM3250
制御電力 周波数許容範囲 45~65Hz
動作電圧 AC:100~277V L-N、173~480 V L-L ±20%
DC:100~300V
電力損失 AC:5VA
DC:3W
設置カテゴリー
絶縁特性 UL61010-1
安全規格 CE IEC61010-1
保護クラス
標準規格 IEC61557-12、 EN61557-12
IEC61010-1、 UL61010-1
IEC62053-11、 IEC62053-21、 IEC62053-22、 IEC62053-23
EN50470-1、 EN50470-3
耐ノイズ IEC61000-4-2 Level4、IEC61000-4-3 Level3、IEC61000-4-4 Level4、IEC61000-4-5 Level4、IEC61000-4-6 Level3、IEC61000-4-8
放射性ノイズ Class B EN55022
保護構造 本体:IP20、表示部:IP40(IEC60529)
周囲温度 –25℃~+55℃
保存温度 –40~85℃
相対湿度 5~95%RH (50℃で結露ないこと)
高度 2000m以下
汚染度 2
外形寸法 W90 × H95 × D70mm(突起部含まず)
質量 0.26Kg
取付方法 DINレール
通信方式 RS-485 Modbus (9600~38400bps)1ch
表示部 128 x 98ピクセルLCD(バックライト付)

入力仕様

電圧 計測許容範囲 スター:60-277 V L-N
デルタ:100-480 V L-L ±20%
インピーダンス 3MΩ
消費電力 0.2VA
周波数許容範囲 50/60 Hz ±10 %
電流 定格電流 1A または 5A
計測許容範囲 20mA~6A
耐性 10A(継続)、 20A(10秒/時)
消費電力 Class B EN55022
保護構造 0、036VA以下 (6A時)
インピーダンス 1mΩ以下

計測項目

電流 x/5A 0.05~6A、±0.3%
x/1A 0.02~1.2A ±0.3%
電圧 ±0.3% AC80~570V 45~65Hz LL、AC50~330V LN 45~65Hz
有効電力、皮相電力 IEC 61557-12 Class 0.5(x/5A)、Class 1(x/1A)
有効電力量 IEC 62053-22 Class 0.5S(x/5)、IEC 62053-21 Class 1(x/1)
無効電力量 IEC 62053-23 Class 2
周波数 ±0.05%

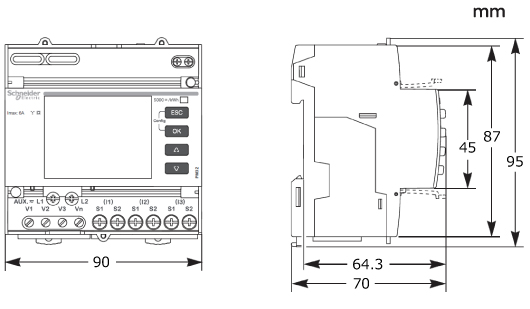

外形寸法図
