CC2D74-4001

製品基本情報
製品カテゴリー
IoT関連機器
シリーズ
パワーメーター(電力計)PM3250
画面サイズ
変流器(CT)
型式
CC2D74-4001
販売状況
販売中
修理可否
O(メンテナンス対象外のため本体交換となります。無償保証期間外の場合は、新品をご購入ください)
仕様
仕様

一般仕様

型式 CC2C76-8001 CC2D74-1001 CC2D74-2001 CC2D74-4001
仕様 定格一次電流 800A 100A 200A 400A
定格二次電流 1A
形状 丸型分割型 角型分割型
貫通穴径 φ60 φ36
定格周波数 50/60Hz
過電流耐量 1.0 ln/連続、40 ln/1.0秒
定格負担 0.5VA 負荷抵抗0.5Ω
耐電圧 AC2000V/1min以上(貫通穴・出力間)
接続 VCTF-0.75mm² 2芯 1m付 耐熱ビニール電線 AWG18 1m付
質量 500g 300g
性能 比誤差 ±1% ln
±1.5%/0.2 ln
±3%/0.05 ln
±1% ln
±1.5%/0.2 ln
位相差 ±80分/ ln
±100分/0.2 ln
±200分/0.05 ln
90±90分/ ln
120±120分/0.2 ln
60±60分/ ln
90±90分/0.2 ln
±80分/ ln
±100分/0.2 ln
絶縁抵抗 DC500V/100MΩ以上(コア・出力間)
出力保護 ±1.4Vp クランプ素子内蔵
使用周囲条件 -20~+75℃、80%RH以下結露なきこと -20~+50℃、80%RH以下結露なきこと

外形寸法図

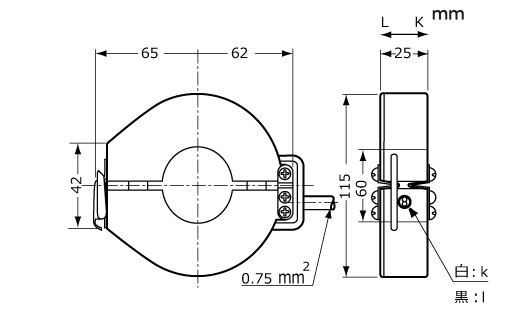

CC2C76

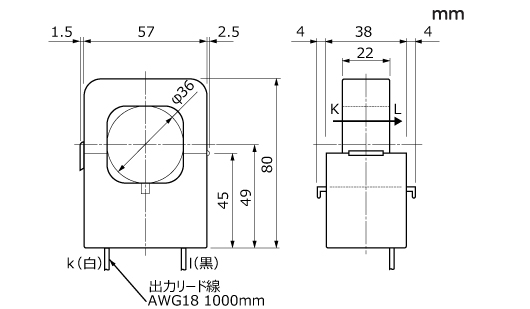

CC2D74
