PFXLM4B01DAKFF

PFXLM4B01DAKFF

製品基本情報
製品カテゴリー
IoT関連機器
シリーズ
IoTゲートウェイ（マルチ・データボックス）
型式
PFXLM4B01DAKFF
製品特長
AIO + DIOモデル
End of sales
2022/12/22
Replacement option 1
Replacement code 1
なし
Replacement code 1 comment
Specification
仕様

対応CNC

  I/O信号 RS-232C信号（DPRNT） *1
FANUC Series 0 ●
FANUC Series 15 ● ●
FANUC Series 16/18/20/21 ● ●
FANUC Power Mate -D/F/H ● ●
FANUC Series 16i/18i/21i ● ●
FANUC Power Mate i ● ●
FANUC Series 15i ● ●
FANUC Series 0i ● ●
FANUC Series 30i/31i/32i/35i ● ●
FANUC Power Motion i ● ●
上記以外のCNCやPLCなど ●
*1 CNCの構成によっては対応できない場合もあります。


電気的仕様

モデル FANUC専用モデル
型式 PFXLM4B01DAKFF
定格電圧 24Vdc
電圧許容範囲 20.4 ～ 28.8Vdc
許容瞬時停電時間 20.4Vdc：10ms以下
最大消費電力 10.4W以下
突入電流 28.8Vdc：30A以下
絶縁耐力 500Vdc 1分間 （充電部端子とFG端子間）
絶縁抵抗 500Vdc、10MΩ以上 （充電部端子とFG端子間）


環境仕様

モデル FANUC専用モデル
型式 PFXLM4B01DAKFF
標準準拠 IEC 61131-2
使用周囲温度 水平取付け 0 ～ 50℃
垂直取付け 0 ～ 40℃
保存周囲湿度 -20 ～ 60℃
保存高度 0 ～ 10,000m
動作高度 0 ～ 2,000m
使用および保存周囲湿度 5 ～ 85%で結露なし（結露のないこと、湿球温度39℃以下）
じんあい ≤ 0.1mg/ｍ3（導電性塵埃のないこと）
汚染度 IEC 60664 2
保護度 IEC 61131-2 保護カバーが正しく取り付けられているIP20
腐食性ガス 腐食性ガスのないこと
耐気圧（使用高度） 800 ～ 1,114hPa（海抜2,000m以下）
耐振動 DINレール取付け 5 ～ 8.4Hz から3.5mm 固定振幅　8.4 ～ 150Hzから9.8m/s2（1gn）定加速度
機械的衝撃抵抗 DINレール取付け 147m/s2（15gn）、11ms継続
静電放電 IEC/EN61000-4-2 8kV（空中放電）、6kV（接触放電）
放射性無線 周波数磁界 IEC/EN61000-4-3 10V/m（80MHz ～ 3GHz）
ファーストトランジェント /バーストノイズ IEC/EN61000-4-4 電力線：2kV、デジタルI/O: 1kV、リレー出力：2kV、イーサネットライン：1kV、COMライン：1kV、CANライン：1kV　
サージ耐性 IEC/EN61000-4-5 電源：CM:1kV; DM：0.5kV、デジタルI/O：CM:1kV; DM：0.5kV、シールドケーブル：1kV
CM = ラインとアース間　DM = 電源ポートのライン間
耐震性（稼動時） IEC61131-2
保護 IP20 （IEC60529）
耐衝撃性（稼動時） IEC61131-2  15gn 11ms


インターフェイス仕様

モデル FANUC専用モデル
型式 PFXLM4B01DAKFF
シリアル（COM） RS-232C/RS485
コネクタ：RJ-45、ケーブルタイプ：シールドケーブル
USB（Type A） コネクタ：USB2.0（Type A）x 1、電源電圧：5Vdc±5％、最大出力電流：500mA、最大通信距離：5m
USB（mini B） USB2.0コネクタ（mini B）×1、最大通信距離5m
イーサネット 10BASE-T/100BASE-TX
コネクタ：モジュラージャック（RJ-45）× 1
コントロール デジタル入力 標準入力シンク・ソース12点
アナログ入力 2chアナログ入力（13ビット）
注記1： AIOを使用する場合の注意点について

マルチ・データボックス起動中にアナログ出力端子に信号が出力される場合があります。アナログ出力端子に接続された外部機器は、マルチ・データボックス起動後に電源が投入されるように 設計してください。
マルチ・データボックスと外部機器の電源が異なる場合、電源の瞬停に配慮して設計してください。



設置仕様

モデル FANUC専用モデル
型式 PFXLM4B01DAKFF
接地 機能設置：D種接地（SG-FG共通）
冷却方式 自然空冷
外形寸法 W131.35 x H115.3 x D74.4mm
質量 544g


コントロール仕様（デジタル入力）

モデル FANUC専用モデル
型式 PFXLM4B01DAKFF
定格電流 5mA
突入値 電圧 30Vdc
電流 6.29mA 最大
入力インピーダンス 4.9kΩ
入力タイプ シンク/ソース
定格電圧 24Vdc
最大許容電圧 28.8Vdc
入力制限値 ON電圧 15Vdc以上（15 ～ 28.8Vdc）
OFF電圧 5Vdc以上（0 ～ 5Vdc）
ON電流 2.5mA以上
OFF電流 1.0mA以上
絶縁 方式 フォトカプラ絶縁
内部回路間 500Vdc
フィルタ 0.5ms x N （N は 0 ～ 63）
IEC61131-2規格 3タイプ タイプ1
互換性 2線式、および3線式センサーをサポート
ケーブルの種類と長さ シールドケーブル：最大100m、非シールド：50m
端子台 タイプ：3.5mm ピッチ　端子台は取り外し可能
入力並列接続 なし


コントロール仕様（アナログ入力）

モデル FANUC専用モデル
型式 PFXLM4B01DAKFF
  電圧入力 電流入力
最大入力数 2点
入力タイプ シングルエンド
入力範囲 -10 ～ 10Vdc/0 ～ 10Vdc 0 ～ 20mA/4 ～ 20mA
入力インピーダンス 1MΩ以上 250 ±0.11%Ω
サンプルの継続時間 10ms/ チャネル + 1スキャン時間
総合遅延時間 20ms + 1スキャン時間
入力許容範囲 電磁妨害のない25℃での最大偏差 30Vdc
最大偏差 6.29mA 最大
デジタル分解能 13ビット
温度ドリフト フルスケールの±0.06%
一般モードの特性 80dB
クロストーク 60dB
非直線性 フルスケールの±0.4%
最下位ビットの入力値 5mV 10μΑ
最大許容定常過負荷（非破壊） ±30Vdc（5分以下）　±15Vdc（破損なし） ±30mAdc
絶縁耐力 入力と内部回路の間のフォトカプラ絶縁
ケーブル タイプ シールドケーブル
長さ IEC 61131-2規格に準拠するためには 3m未満である必要があります。最大伝送距離は10mです。
端子台 タイプ：3.5mmピッチ　端子台は取り外し可能
絶縁 外部入力 フォトカプラ絶縁
チャンネル間 非絶縁

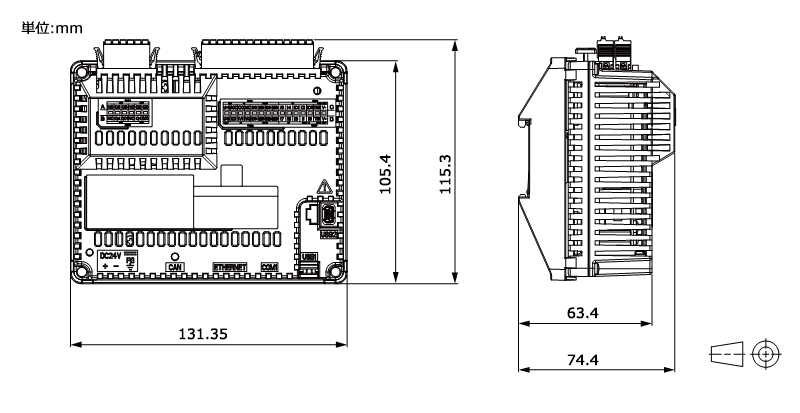

外形寸法図

Multi Data Box Dimensions
