[接続機器サンプル] 株式会社アイエイアイ X-SEL/PSEL/SSEL/ASEL

概要

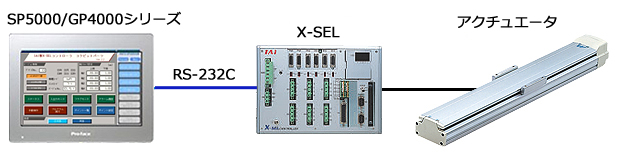

SP5000/GP4000シリーズとアイエイアイ社製コントローラ、X-SEL/PSEL/SSEL/ASELをシリアル通信で接続できます。

詳細

対応接続機器

メーカー品名型式
株式会社アイエイアイ テーブルトップアクチュエータX-SEL
SSEL
ASEL
PSEL

対応表示器

シリーズ画面解像度対応機種名
SP5000シリーズWVGA(800×480)

ボックスモジュール:
SP-5B10
SP-5B40*1
ディスプレイモジュール:
SP-5400WA

VGA(640×480)ボックスモジュール:
SP-5B10
SP-5B40*1
ディスプレイモジュール:
SP-5500TP
GP4000シリーズVGA(640×480)GP4501T
GP4401T
GP4501TW
GP4401WW
VGA(320×240)GP4301T
GP4301TW

*1 Openタイプ(SP-5B40)及び解像度の違うディスプレイモジュールで使用する場合は機種変換が必要です。詳細はテクニカルガイドを参照してください。

本ファイルの使用に伴い、弊社では保証およびお問い合せには応じかねますので予めご了承ください。

特長

  • 4軸のコントローラの手動操作
  • 4軸分のポイントデータ編集
  • ポイントテーブルのレシピ機能(VGA版は1レシピファイルに12データまで、 QVGA版は1レシピファイルに6データまで)
  • 各種モニタ機能(システムパラメータ、4軸分のパラメータ、エラー情報、入力ポート状態、 出力ポート状態、フラグ状態)
  • アラーム(履歴、サーボアラーム)表示、アラーム詳細内容・解除方法を表示
  • 対応可能な作画ソフトはVGA版がGP-Pro EX Ver. 4.03.000以上、QVGA版がGP-Pro EX Ver. 3.01.101以上になります。

ご利用条件 / 注意事項

ダウンロード ご利用条件 / 注意事項に同意いただいたうえで、ご利用ください。


ダウンロード

document
SP5000 シリーズ WVGA(800×480)
6.41 MB (6,720,359 Byte)
document
SP5000 シリーズ VGA(640×480)
4.42 MB (4,635,024 Byte)
document
GP4000 シリーズ VGA(640×480)
4.86 MB (5,093,902 Byte)
document
GP4000 シリーズ QVGA(320×240)
4.04 MB (4,239,270 Byte)
