[接続機器サンプル] 株式会社アイエイアイ エレシリンダー

概要

本接続機器サンプル(コクピットパーツ)は、GP4000/SP5000/SP5000X/LT4000M/ST6000/STM6000シリーズと株式会社アイエイアイ エレシリンダーを接続するサンプルプロジェクトです。
表示器からエレシリンダーの動作に関するデータ設定を行うことができます。

詳細

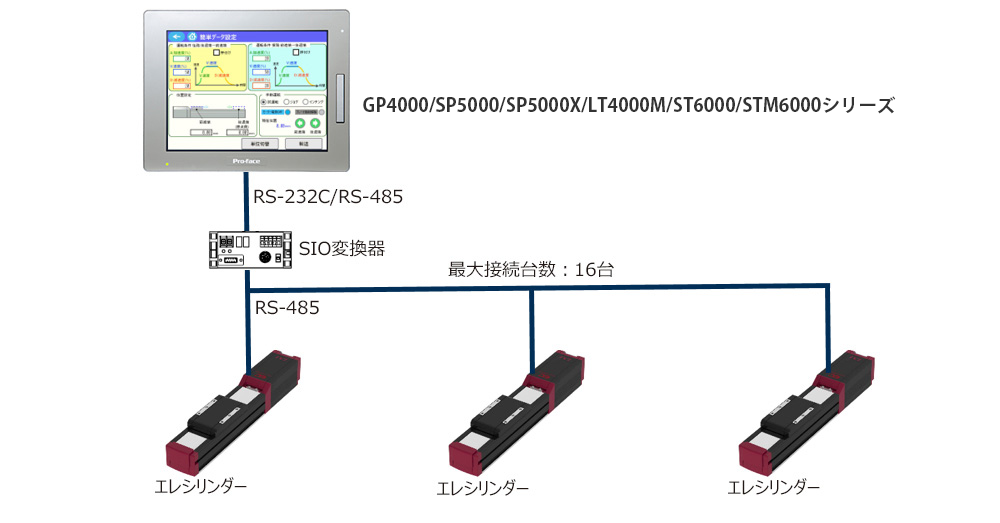

* 接続には株式会社アイエイアイ製専用ケーブルが必要です。また、複数台接続にはSIO変換器が必要です。
   詳細は、ダウンロードファイルに含まれるテクニカルガイドをご参照ください。

対応接続機器

メーカーカテゴリーシリーズ型式
株式会社アイエイアイ電動アクチュエーターエレシリンダーEC-□□(□□)-□-□-(□)
□:各種タイプによって異なります。


対応表示器

シリーズ表示ドット数サンプルプロジェクトファイルの表示器タイプ *1GP-Pro EXの対応バージョン
GP4000 シリーズ
SP5000 シリーズ
SP5000X シリーズ
ST6000 シリーズ
STM6000 シリーズ
640 x 480ドット(VGA)GP-4501T(アナログタッチパネル)GP-Pro EX Ver.4.00.000以上

※ST6000シリーズのみ
GP-Pro EX Ver4.09.250以上

※STM6000 シリーズのみ
GP-Pro EX Ver4.09.350以上
800 x 480ドット(WVGA)ボックスモジュール:SP-5B10
ディスプレイモジュール:SP-5400WA
GP4000シリーズ
LT4000Mシリーズ
320 x 240ドット(QVGA)GP-4301T
*1 サンプルプロジェクトファイルの表示器タイプは、上記の機種に設定されています。ご使用になる表示器タイプに機種変更してご使用ください。詳細は、ダウンロードファイルに含まれるテクニカルガイドをご参照ください。

特長

  • 加速度(A)、速度(V)、減速度(D)、始点、終点、押付け設定などの動作に関するデーターの設定が行えます。
  • 最大16台のエレシリンダーとの接続が可能です。
  • 接続されているエレシリンダーを表示し、軸番号、軸名称の設定が行えます。
* 本コクピットパーツには「株式会社アイエイアイ エレシリンダー SIOドライバー」のインストールが必要です。

本ファイルの使用に伴い、弊社では保証およびお問い合わせには応じかねますので予めご了承ください。

ご利用条件 / 注意事項

ダウンロード ご利用条件 / 注意事項に同意いただいたうえで、ご利用ください。
資料をダウンロードいただくには、Web会員登録が必要です。登録がお済みでない方は、新規Web会員登録をお願いいたします。

Web会員特典
  • 各種資料ダウンロード
  • 輸出に関する資料PDF(EAR/該非判定書)ダウンロード
  • 最新ソフトウェアアップデート、各種ドライバーのダウンロード
  • 修理依頼

ダウンロード

samples
GP-4501T / VGA(640 X 480)用
8.29 MB (8,689,382 Byte)
samples
SP-5400WA / WVGA(800 X 480)用
8.42 MB (8,834,096 Byte)
samples
GP-4301T / QVGA(320 X 240)用
7.30 MB (7,650,669 Byte)
samples
事例紹介チラシ:アイエイアイ社製タッチパネルティーチングボックスの「簡単データ設定画面」を表示・操作できる!!
721.66 kB (738,983 Byte)

更新履歴

[Rev05] (2022/11/18)

  • 対応機種にSTM6000を追加
  • エレシリンダー 超小型 / ロータリー大型タイプ追加


[Rev04] (2021/8/20)

  • 対応機種にST6000を追加
  • エレシリンダー グリッパータイプ追加


[Rev03] (2020/10/21)

  • 英語ドキュメントを追加
  • エレシリンダー ロータリータイプを追加


[Rev02] (2020/7/31)

  • 対応機種にLT4000Mシリーズを追加


[Rev01] (2019/11/1)

  • 新規公開
