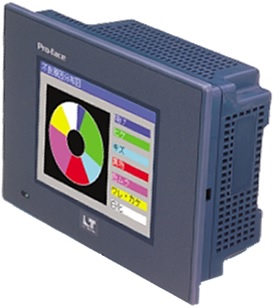

LT Type B/B+/CとGP-3300T/L の仕様比較
◆ 性能仕様/一般仕様
| LT Type B/B+/C | GP-3300T/L （FLEX NETWORKタイプ） | |
|---|---|---|
 |  パネルカット寸法が異なります。 アタッチメント（CA4-ATM5-01）をご使用ください。 | |
| 型式 | Type B+(カラー) : GLC150-SC41-XY32KF-24V Type B(モノクロ) : GLC150-BG41-FLEX-24V Type B+(モノクロ) : GLC150-BG41-XY32KF-24V Type C(モノクロ) : GLC150-BG41-RSFL-24V | カラー : AGP3300-T1-D24-FN1M モノクロ : AGP3300-L1-D24-FN1M |
| 表示液晶の種類（カラー） | STNカラーLCD | UP! TFTカラーLCD |
| 表示液晶の種類（モノクロ） | モノクロLCD（ブルーモード） | UP! モノクロLCD |
| 表示色数（カラー） | 64 色 | UP! 65,536 色(ブリンクなし) 16,384 色(ブリンクあり) |
| 表示色数（モノクロ） | モノクロ（ブルーモード）8階調 | モノクロ16階調 |
| 表示解像度 | QVGA（320×240 ドット） | |
| パネルカット寸法 | W191.5×H141.5mm | W156×H123.5mm*1 |
| 外形寸法 | W207×H157×D75.8mm | W167.5×H135×D78mm |
| タッチパネル方式 | マトリクス抵抗膜方式 | NEW! アナログ抵抗膜方式*1 |
| メモリ容量 （画面容量） | 1Mバイト | UP! 6Mバイト |
| メモリ容量 （SRAM） | 96Kバイト | UP! 320Kバイト |
| コントロールメモリ （プログラム） | 128Kバイト | UP! 132Kバイト |
| コントロールメモリ （SRAM） | 32Kバイト | UP! 64Kバイト |
| シリアルI/F (COM1) | Type B : なし Type B+ : なし Type C : D-Sub25ピン（プラグ) RS-232C/422 | D-Sub9ピン（プラグ) RS-232C/422/485 |
| シリアルI/F (COM2) | なし | D-Sub9ピン（ソケット) RS-422/485 |
| イーサネット I/F | なし | NEW! 10BASE-T/100BASE-TX |
| FLEX NETWORK I/F | あり | |
| DIO I/F (COM1) | Type B : なし Type B+ : DIO32点 入力 : シンク・ソース 16点 出力 : シンク 16点 Type C : なし | なし *2 |
| CFカード I/F | なし | NEW! あり *1 |
| USBホスト I/F | なし | NEW! あり(Type A) *1 |
| プリンタ I/F | なし | NEW! USB *1 |
| アラーム出力 | あり | なし *1 |
*1 置き換えの際に注意点があります。詳細は置き換えBOOKを参照してください。
*2 LT Type B/B+/C の DIO インターフェイスを使用して接続していた I/O は、GP-3300T/L に置き換えると FLEX NETWORK ユニットへの接続に変更する必要があります。詳細は置き換えBOOKを参照してください。
|
表示器タイプを「AGP-3300T-FN1M」、もしくは「AGP-3300L-FN1M」に変更すると、LT Type B+で設定したI/Oの設定が全てクリアされます。 |
|---|
◆ FLEX NETWORK I/F 仕様
| LT Type B/B+/C | GP-3300T/L | |
|---|---|---|
| 通信形態 | 1:N | |
| 接続方式 | マルチドロップ接続 | |
| 通信距離 | 6Mbps時：200m/回線 12Mbps時：100m/回線 | |
| 通信方式 | サイクリック時分割通信方式、半二重 | |
| 通信速度 | 6Mbps/12Mbps（SWで切替） | |
| 通信 I/F | 差動式、パルストランス絶縁方式 | |
| 誤りチェック | フォーマット検定、ビット検定、CRC-12検定 | |
| 接続局数 | 最大63局 I/O点数 1008点 （ユニットによって占有局数が異なります） | ビット変数入力：512点 *1 ビット変数出力：512点 *1 整数変数入力：128点 *2 整数変数出力：128点 *2 （ユニットによって占有局数が異なります） |
*1 GP-Pro EX Ver.2.50未満をご使用の場合は256点です。
*2 GP-Pro EX Ver.2.50未満をご使用の場合は64点です。
