ZB*RT*

送信機（押ボタンスイッチ / ZBRT＊、ZB＊RT＊、ZBRP＊）

製品基本情報
製品カテゴリー
周辺機器
シリーズ
無線スイッチ
型式
ZB*RT*
グローバルコード
ZB*RT*
製品特長
送信機（押ボタンスイッチ）
Specification
仕様
ご注意
本製品は、非常停止や直接的に装置が動く用途では使用しないでください。必ず別系統で安全確保を行ってください。

環境特性

項目 内容
標準規格に適合 ワイヤレス・バッテリーレス押ボタンスイッチ EN/IEC 60947-1、EN/IEC 60947-5-1、UL 508、CSA C22-2 No.14
送信機／受信機システム CE: R&TTE 1999/5/EC、BT 2006/95/EC、EMC2004/108/EC
無線周波数 EN300-440-1、EN300-440-2、FCC part. 15、RSS210、ANATEL (resolution 506)、SRRC、EMC: EN301-489-1、EN301-489-3
SAR（比吸収率）準拠ボタンによる送信電力< 3 mw
製品の検定書と無線の了解事項 UL、FCC （米国）、CSA、RSS （カナダ）、RCM （オーストラリア）、
GOST （ロシア）、ANATEL（ブラジル）、SRRC（中国）、 （ヨーロッパ）、 （日本）
209-J00345 :ZBRT1/ZBRT2
207WWFR6118231:ZBRP1
製品周囲の環境温度 保存周囲温度 - 40°C ～+ 70°C
使用周囲温度 - 40°C ～+ 70°C
許容相対湿度 送信機 - 40°C ～+ 70°Cで相対湿度+ 95%（結露のないこと）
保護の程度 IEC 60529に準拠 ZBRT*、ZB*RT*： IP65（前面）、IP30（背面）
ZBRP*： IP66（全面）
UL Type 12に準拠 ZBRT*、ZB*RT*： IP65（前面）
機械的衝撃に対する保護 IEC 50102に準拠 ZBRT*、ZB*RT*： IK03
ZBRP*： IK05
耐落下衝撃性 IEC 60068-2-32に準拠 1000mm




機械的性能

項目 内容
作動ストローク（情報送出時） 押ボタン 総工程： 4.3mm
ワイヤレス・バッテリーレス押ボタンスイッチをクリックした時
作動力 送信機に付けたばね跳ね返り押ボタン 10N以下
機械的耐久性 送信機に付けたばね跳ね返り押ボタン ZBRT1 1,000,000回
ZBRT2 400,000回
ZBRP1 1,000,000回
IEC 60068-2-6に準拠した耐振動性 周波数：2 ～ 11Hz ±10mm
周波数：11 ～ 500Hz 5gn
IEC 60068-2-27に準拠した耐衝撃性 正弦波半サイクルの
11msの加速		 50gn
正弦波半サイクルの
18msの加速		 30gn
持続期間︓6 ms - 6000 回の衝撃 25gn
ヘッド締め付けトルク プラスチック・ヘッド（ナット） 2.2 N.m （± 0.2） / 9.5 lb.in （± 1.8）
金属ヘッド（基部のネジ） 0.8N.m（最大1.2）/ 7.5 lb.in （最大10.6）




無線伝送特性

項目 内容
周波数 2.4GHz
プロトコル ZigBee Green Power対応
動作距離 約100m（自由空間内の送信機と受信機）
約25m
約40m
送信電力 1mW
始動時間 2ms
伝送時間 2ms以下




電磁波耐性と電波

項目 内容
静電気の放電に対する耐性 IEC 61000-4-2に準ずる 8kV： 絶縁部品上（空気中）
4kV： 非金属部品上（接地）
電磁界への耐性 IEC 61000-4-3に準ずる 20V/m：80 MHz～3000 MHz
IEC 61000-4-3に準ずる 6V/m： 3000 MHz～6000 MHzで、距離は20m




外形寸法図

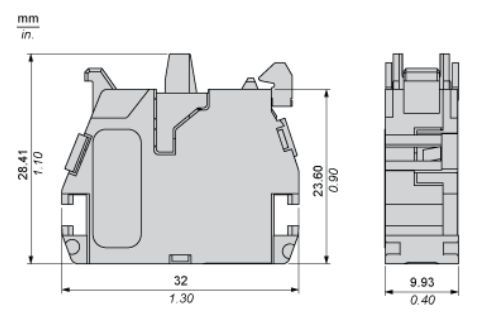

送信機　ZBRT1/ZBRT2

送信機　ZBRT1/ZBRT2 外形⼨法図
幅 32mm
高さ 28.41mm
奥行き 9.93mm
組込み時の高さ 42mm
適合パネル厚み  e 1～6mm
重量 0.025kg

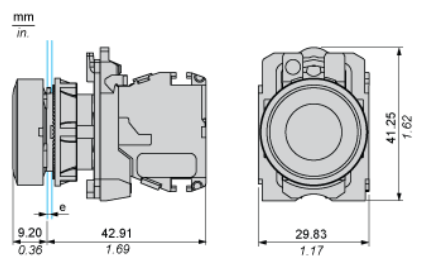

標準型（プラスチックヘッド、キャップ、固定枠付き）ZB5RTA*

標準型（プラスチックヘッド、キャップ、固定枠付き）ZB5RTA* 外形寸法図
幅 41.25mm
高さ 52.11mm
奥行き 29.83mm
組込み時の高さ 42.91mm
適合パネル厚み  e 1～6mm
重量 0.045kg

標準型（メタルヘッド、キャップ、固定枠付き）ZB4RTA*

標準型（⾦属ヘッド、キャップ、固定枠付き）ZB4RTA*　外形寸法図
幅 46.2mm
高さ 52.06mm
奥行き 29.9mm
組込み時の高さ 43.01mm
適合パネル厚み  e 1～6mm
重量 0.045kg

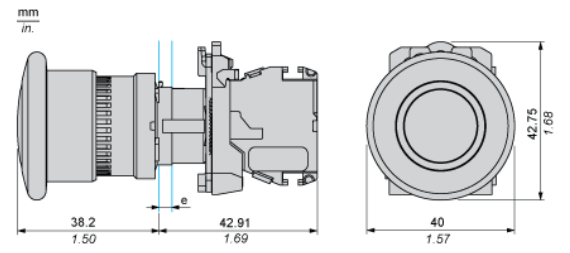

きのこ型（プラスチックヘッド、キャップ、固定枠付き）ZB5RTC2

きのこ型（⾦属ヘッド、キャップ、固定枠付き）ZB5RTC2　外形寸法図
幅 42.75mm
高さ 81.11mm
奥行き 40mm
組込み時の高さ 43.01mm
適合パネル厚み  e 1～6mm
重量 0.045kg

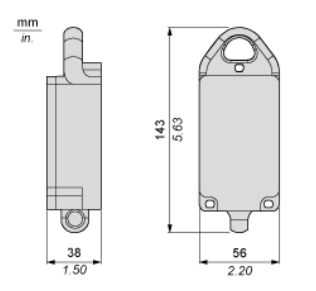

ZBRP1（ロープスイッチ型）

ZBRP1（ロープスイッチ型）　外形寸法図
幅 56mm
高さ 143mm
奥行き 38mm
組込み時の高さ 43.01mm
重量 0.15kg
