PFXGM4B01D + PFXZXMADSA1

製品基本情報
製品カテゴリー
IoT関連機器
シリーズ
IoTゲートウェイ(マルチ・データボックス)
型式
PFXGM4B01D + PFXZXMADSA1
製品特長
IOなしモデル
販売状況
販売終了予定
販売(受注)終了日
2024/03/11*1
修理可否
O(メンテナンス対象外のため本体交換となりますが、在庫限りの対応となります。推奨代替品をご検討いただきますようお願いします)

1最終受注日に関わらず在庫が無くなり次第、販売終了となります。

推奨代替品
推奨代替品1
型式
備考
代替推奨機種への置き換えには GP-Pro EX V4.09.350以降が必要となります。PFXSTM6B00DEにはリアモジュール取り付けアダプターが同梱されています。
仕様
仕様

性能仕様

メモリー アプリケーションメモリー GP-Pro EX使用時:
システムカード/システムメモリー: FLASH EPROM
画面エリア*1:8MB
ユーザーフォントエリア:なし
ロジックプログラムエリア:132KB *2(15,000ステップ相当)
自由スペース:なし

システムカード/システムメモリーの取り外し:
なし
バックアップメモリー GP-Pro EX使用時:
画面エリア:nvSRAM 128KB
変数エリア:なし

バッテリー(時計データバックアップ):
なし
インターフェイス シリアル(COM1) 調歩同期式:RS-232C/422/485 *3
データ長:7/8ビット
ストップビット:1/2 ビット
パリティ:なし/偶数/奇数
伝送速度:2,400~115,200bps、187,500bps
コネクタ:D-Sub 9ピンプラグ
イーサネット(LAN) IEEE802.3i/ IEEE802.3u, 10BASE-T/100BASE-TX
コネクタ:モジュラジャック(RJ-45) x 1
USB(Type A) USB2.0コネクタ:Type A×1、電源電圧:DC5V±5%、最大出力電流:200mA、
最大通信距離:3m
USB(mini-B) USB2.0コネクタ(mini-B)×1、最大通信距離:5m


*1 ユーザーフォントエリアの容量を超えた場合(例えば、イメージフォントやピクチャフォントを使用している場合など)は、画面エリアを使用してください。

*2 ソフトウェアで最大60,000ステップに切り替え可能です。ただし、アプリケーションメモリー(画面データ)が1Mバイト少なくなります。

*3 RS-485については2線式での接続が基本となります。 4線式であっても接続機器が2線式をサポートしている場合、送信+受信+と送信-受信-をそれぞれ短絡して 2線にして行うことで接続できることがありますので、詳細は「GP-Pro EX 機器接続マニュアル」をご確認ください。

一般仕様

対応規格・規制 standards   standards   standards   standards   standards   standards   standards
定格電圧 DC24V
電圧許容範囲 DC20.4~28.8V
許容瞬時停電時間 10ms以下
消費電力 5.2W以下
突入電流 30A以下
絶縁耐力 AC1,000 V 20 mA1分間 (充電部端子とFG端子間)
絶縁抵抗 DC500 V 10MΩ 以上 (充電部端子とFG端子間)


環境仕様

標準準拠 IEC61131-2
使用周囲温度 0~50°C
保存周囲温度 -20~60°C
使用および保存周囲湿度 85%RH(結露のないこと、湿球温度39℃以下)
じんあい 0.1mg/m3以下(導電性じんあいのないこと)
汚染度 汚染度2
腐食性ガス 腐食性ガスのないこと
耐気圧(使用高度) 800~1,114hPa(海抜2,000m以下)
耐振動 EN61131-2 準拠
5~9Hz 片振幅: 3.5mm
耐衝撃 JIS B3502、IEC/EN 61131-2 準拠
147m/s2 X、Y、Z 3方向
ファーストトランジェント/
バーストノイズ
IEC61000-4-4
電源ポート:2kV
通信ポート:1kV
耐静電放電 IEC/EN 61000-4-2
8kV (気中放電)
6kV (接触放電)


設置仕様

保護構造 IP20
冷却方式 自然空冷
質量 0.21kg以下
接地 機能設置:D 種接地(SG-FG 共通)

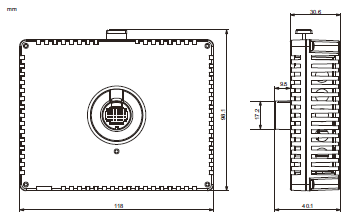

外形寸法図


拡大表示

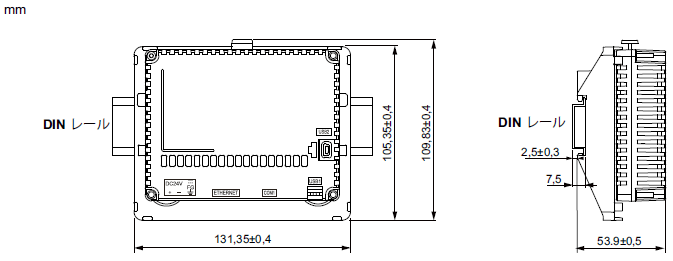

DINレール取り付け時の寸法図

Multi Data Box Dimensions
