SP5000系列产品列表/规格

模块化设计


精良显示模块 高级显示模块 开放型主机模块 增强型主机模块 标准型主机模块
工业顶级显示屏:高品质显示、功能强大! 先进的显示屏:高品质显示! 可运行Windows应用程序的人机界面! 实现了高速处理和快速显示的高性能、高扩展人机界面! 高性能人机界面!
SP-5800WC, SP-5700WC, SP-5700TP, SP-5660TP, SP-5600TP, SP-5500TP SP-5600TA, SP-5600WA,
SP-5500WA, SP-5400WA
SP-5B41 SP-5B10 SP-5B00
显示模块规格 主机模块规格

显示模块

类型 产品简称 产品型号 显示尺寸 显示颜色 触摸面板类型 前置USB 光线
感应
自动
缩放
详情
精良显示模块 SP-5800WC *1 PFXSP5800WCD 19"宽屏
(FWXGA)
1600万色 投射式电容(多点触摸) 支持 支持 支持 规格表(英文版)
(PDF)
SP-5700WC *1 PFXSP5700WCD 15"宽屏
(FWXGA)
SP-5700TP PFXSP5700TPD 15"
(XGA)
电阻式(模拟、多点触摸)
SP-5660TP *2 PFXSP5660TPD 12"
(XGA)
SP-5600TP PFXSP5600TPD 12"
(XGA)
SP-5500TP PFXSP5500TPD 10"
(SVGA)
高级显示模块 SP-5600TA PFXSP5600TAD 12"
(XGA)
26万色 电阻式(模拟) 不支持 不支持 不支持
SP-5600WA PFXSP5600WAD 12"宽屏
(WXGA)
SP-5500WA PFXSP5500WAD 10"宽屏
(WXGA)
SP-5400WA PFXSP5400WAD 7"宽屏
(WVGA)

*1 SP-5800WC、SP-5700WCh和SP-5600TA(显示模块)不可搭配SP-5B40(开放型主机模块,停止销售:2018年3月30日)。

*2 SP-5660TP(显示模块)不可搭配SP-5B10(增强型主机模块)和SP-5B00(标准型主机模块)。

主机模块

类型 产品简称 产品型号 Windows
应用程序
扩展模块 音频输出 AUX输出 详情
开放型主机模块 SP-5B41 PFXSP5B41 支持 支持 支持 支持 规格表(英文版)
(PDF)
增强型主机模块 SP-5B10 *3 PFXSP5B10 -
标准型主机模块 SP-5B00 *3 PFXSP5B00 - - -

*3 SP-5B10(增强型主机模块)和SP-5B00(标准型主机模块)不可搭配SP-5660TP(显示模块)。

显示模块 x 主机模块

屏幕尺寸 产品简称 光线感应/
自动缩放/
前置USB/
多点触摸
Windows
应用程序
视频/
音频
可移植
系统
CFast卡
(存储)
SD卡
(存储)
USB口
Type-A
USB口
Mini-B
串口 以太网口 额定
电压
详情
19"宽屏
(FWXGA)
SP-5800WC
+
SP-5B41
支持 支持 支持 支持 x 1 x 1 x 4 x 2 x 2 x 2 24Vdc 显示模块/
主机模块
SP-5800WC
+
SP-5B10
支持 - - 支持 - x 1 x 3 x 2 x 2 x 2 24Vdc 显示模块/
主机模块
SP-5800WC
+
SP-5B00
支持 - - - - x 1 x 3 x 2 x 2 x 2 24Vdc 显示模块/
主机模块
15"宽屏
(FWXGA)
SP-5700WC
+
SP-5B41
支持 支持 支持 支持 x 1 x 1 x 4 x 2 x 2 x 2 24Vdc 显示模块/
主机模块
SP-5700WC
+
SP-5B10
支持 - - 支持 - x 1 x 3 x 2 x 2 x 2 24Vdc 显示模块/
主机模块
SP-5700WC
+
SP-5B00
支持 - - - - x 1 x 3 x 2 x 2 x 2 24Vdc 显示模块/
主机模块
15"
(XGA)

360°展示

SP-5700TP
+
SP-5B41
支持 支持 支持 支持 x 1 x 1 x 4 x 2 x 2 x 2 24Vdc 显示模块/
主机模块
SP-5700TP
+
SP-5B10
支持 - - 支持 - x 1 x 3 x 2 x 2 x 2 24Vdc 显示模块/
主机模块
SP-5700TP
+
SP-5B00
支持 - - - - x 1 x 3 x 2 x 2 x 2 24Vdc 显示模块/
主机模块
12"
(XGA)
WLAN机型

360°展示

SP-5660TP
+
SP-5B41
支持 支持 支持 支持 x 1 x 1 x 4 x 2 x 2 x 2 24Vdc 显示模块/
主机模块
12"
(XGA)

360°展示

SP-5600TP
+
SP-5B41
支持 支持 支持 支持 x 1 x 1 x 4 x 2 x 2 x 2 24Vdc 显示模块/
主机模块
SP-5600TP
+
SP-5B10
支持 - - 支持 - x 1 x 3 x 2 x 2 x 2 24Vdc 显示模块/
主机模块
SP-5600TP
+
SP-5B00
支持 - - - - x 1 x 3 x 2 x 2 x 2 24Vdc 显示模块/
主机模块
12"
(XGA)

360°展示

SP-5600TA
+
SP-5B41
- 支持 支持 支持 x 1 x 1 x 3 x 1 x 2 x 2 24Vdc 显示模块/
主机模块
SP-5600TA
+
SP-5B10
- - - 支持 - x 1 x 2 x 1 x 2 x 2 24Vdc 显示模块/
主机模块
SP-5600TA
+
SP-5B00
- - - - - x 1 x 2 x 1 x 2 x 2 24Vdc 显示模块/
主机模块
12"宽屏
(WXGA)

360°展示

SP-5600WA
+
SP-5B41
- 支持 支持 支持 x 1 x 1 x 3 x 1 x 2 x 2 24Vdc 显示模块/
主机模块
SP-5600WA
+
SP-5B10
- - - 支持 - x 1 x 2 x 1 x 2 x 2 24Vdc 显示模块/
主机模块
SP-5600WA
+
SP-5B00
- - - - - x 1 x 2 x 1 x 2 x 2 24Vdc 显示模块/
主机模块
10"
(SVGA)

360°展示

SP-5500TP
+
SP-5B41
支持 支持 支持 支持 x 1 x 1 x 4 x 2 x 2 x 2 24Vdc 显示模块/
主机模块
SP-5500TP
+
SP-5B10
支持 - - 支持 - x 1 x 3 x 2 x 2 x 2 24Vdc 显示模块/
主机模块
SP-5500TP
+
SP-5B00
支持 - - - - x 1 x 3 x 2 x 2 x 2 24Vdc 显示模块/
主机模块
10"宽屏
(WXGA)

360°展示

SP-5500WA
+
SP-5B41
- 支持 支持 支持 x 1 x 1 x 3 x 1 x 2 x 2 24Vdc 显示模块/
主机模块
SP-5500WA
+
SP-5B10
- - - 支持 - x 1 x 2 x 1 x 2 x 2 24Vdc 显示模块/
主机模块
SP-5500WA
+
SP-5B00
- - - - - x 1 x 2 x 1 x 2 x 2 24Vdc 显示模块/
主机模块
7"宽屏
(WVGA)

360°展示

SP-5400WA
+
SP-5B41
- 支持 支持 支持 x 1 x 1 x 3 x 1 x 2 x 2 24Vdc 显示模块/
主机模块
SP-5400WA
+
SP-5B10
- - - 支持 - x 1 x 2 x 1 x 2 x 2 24Vdc 显示模块/
主机模块
SP-5400WA
+
SP-5B00
- - - - - x 1 x 2 x 1 x 2 x 2 24Vdc 显示模块/
主机模块
型号列表(英文版)(PDF)

涂层机型 *6 *7

“涂层机型”的特点是有更好的防腐蚀性,可在恶劣环境中安心使用。

提高了防腐蚀性。延长了产品在恶劣环境中的使用寿命。


*6 不包括SP-5800WC和SP-5700WC。

*7 即将支持SP-5B00和SP-5600TA。

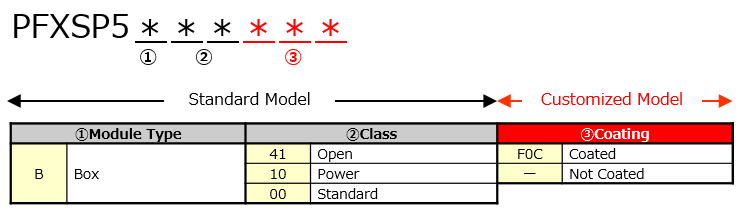

产品型号

显示模块

*1 5点同时触摸。

*2 2点同时触摸。

主机模块
