PS5000系列显示适配器

易于查看和使用,卓越的显示性能

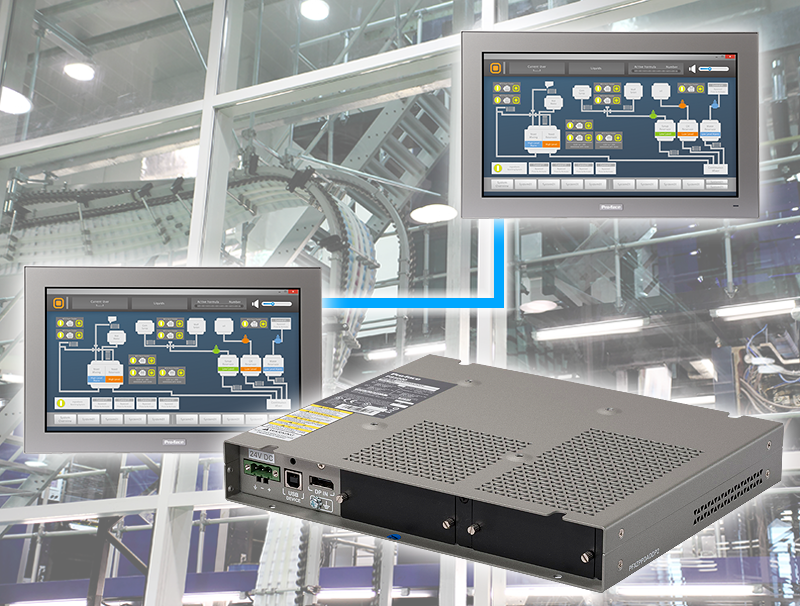

显示适配器可为PS5000系列新增一台显示模块,作为子显示。
*仅可BTO订购。

子显示使用了与PS5000系列相同的高品质显示模块,具有高可视化和良好的操作性能。



特点

通过Display Port(视频)和USB(触摸)连接(最长距离5米),增加一台显示器。

[支持的显示屏尺寸] 22"宽屏 | 19"宽屏 | 15"宽屏 | 15" | 12"宽屏 | 12"
[特点1] 支持全高清TFT(1,920 x 1,080像素)

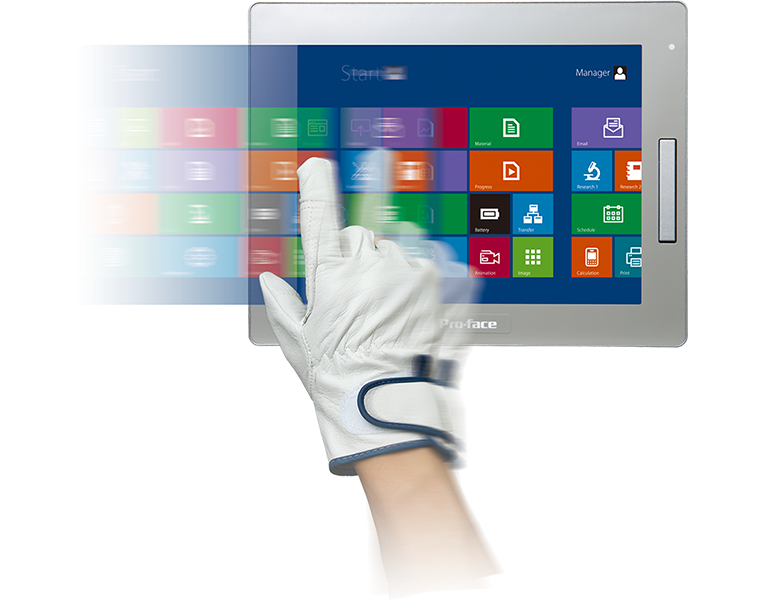

[特点2] 支持手势操作
[特点3] 可扩展桌面和克隆显示
[相关电缆]
- Display Port(视频)电缆 <PFXZPBCBDP52> *最长5米。
- USB(触摸)电缆 <FP-US00> *最长5米。

通过以太网(视频和触摸)连接(最长100米),增加显示器。

[支持的显示屏尺寸] 19"宽屏 | 15"宽屏 | 15" | 12"宽屏 | 12"
[特点1] 通过以太网线(视频和触摸),可实现远距离显示(最长100米)
[特点2] 可扩展显示(最多4台)
[特点3] 支持手势操作
[相关电缆]
- 以太网线<商用品,建议等级6类及以上> * 最长100米。
[相关配件]
- 多路显示接口卡<PFXZPBMPTX2> - 用于主机(PS5000系列)
- 接收器<PFXZPPDMPRX2> - 用于显示适配器
- 发送器<PFXZPPDMPTX2> - 用于显示适配器

规格

电气规格

产品名称 PS5000系列显示适配器
电源 输入电压 24Vdc
功耗 2W
瞬时电流 5.3A

环境规格

产品名称 PS5000系列显示适配器
工作温度 0 ~ 55 °C
存储温度 -30 ~ +70 °C
工作湿度 10 ~ 90 % RH (无凝露,湿球温度计温度:40 °C以下)
存储湿度 10 ~ 95 % RH (无凝露,湿球温度计温度:40 °C以下)
污染等级 2级污染
气压(工作海拔) 800 ~ 1,114 hPa (海拔2,000米以下)
抗振性能 5 ~ 500Hz, 2Grms
抗冲击性能 IEC 60068-2-27 Ea test
电磁兼容性(EMC) 对高频干扰的防护/电磁辐射A级

结构规格

产品名称 PS5000系列显示适配器
冷却方式 自然风冷
外形尺寸 W254 x H207 x D37 mm
重量 1.8 kg

PS5000系列显示模块规格

产品名称 型号 显示屏尺寸 触摸面板类型 详情
PS-D5900WP PFXPPD5900WP 22"宽屏(全高清) 投射电容式
(5点触摸)
PS-D5800WP PFXPPD5800WP 19"宽屏(FWXGA)
PS-D5700WP PFXPPD5700WP 15"宽屏(FWXGA)
PS-D5600WP PFXPPD5600WP 12"宽屏(WXGA)
PS-D5700TA PFXPPD5700TA 15"(XGA) 电阻式
(单点触摸)
PS-D5600TA PFXPPD5600TA 12"(XGA)
