PFXSP5400WAD

基本产品信息
类型
可编程人机界面
系列
SP5000系列
显示屏尺寸
7"宽屏
型号
PFXSP5400WAD
全球代码
PFXSP5400WAD
产品特点
7" Wide DC (Advanced Display)
维修服务
维修服务期内,可维修
显示规格
显示屏类型
TFT 真彩 LCD
显示尺寸
7.0"
分辨率
800 x 480 像素 (WVGA)
自动缩放
不支持
有效显示面积
W154.08 x H95.92 mm
显示颜色
262,144色
背光灯
白色LED (用户不可自行更换。需要更换时,请联系当地Pro-face分支机构)
背光灯寿命
50,000小时以上(在25℃的环境下连续工作 - 亮度下降至原来的50%或背光灯开始闪烁)
亮度调节
0~100 (可通过触摸面板或软件进行调节)
光线感应
不支持
触摸面板类型
电阻式(模拟)
触摸面板分辨率
1,024 x 1,024
触摸面板寿命
1,000,000次以上
电气规格
输入电压
12~24 Vdc
额定电压
10.8~28.8 Vdc
电压降
12Vdc:1.25ms以下
24Vdc:5ms以下
功耗
最大:6.5 W
背光灯调节(20%):4 W以下
关闭背光灯(待机模式):2 W以下*1
瞬时电流
30 A以下
抗干扰性能
干扰电压:1000Vp-p;
脉冲周期:1µs;
上升时间:1ns(通过噪声模拟器)
绝缘强度
1,000 Vac,20 mA 小于1分钟(电源端子和FG端子之间)
绝缘电阻
500 Vdc, 10 MΩ 以上

1显示模块功耗

环境规格
国际安全标准
abs.gifbv.gifccs.gifce.gifclassnk.gifctick.gifeac.gifex.gifkc.gifkcs.giflr.gifnepsi.gifrina.giful508.giful508ansi.gifdnv_gl.gif
工作温度
0 ~ 60 °C
存储温度
-20 ~ +60 °C
工作湿度
10~90%RH (无凝露,湿球温度计温度: 39°C以下)
存储湿度
10~90%RH (无凝露,湿球温度计温度: 39°C以下)
防尘
0.1mg/m3以下(绝缘级)
污染等级
2级污染
空气质量
无腐蚀性气体
气压(工作海拔)
800~1,114hPa (海拔2,000米以下)
抗振性能
符合IEC/EN61131-2标准
5~9Hz 单振幅:3.5mm
9~150Hz恒定加速度:9.8m/s2
X、Y、Z轴各10次(100分钟)
抗冲击性能
符合IEC/EN61131-2标准,147m/s2,X、Y、Z轴各3次
抗静电性能
接触式放电:6kV
非接触式放电:8kV
(符合IEC/EN61000-4-2,3级标准)
结构规格
接地
功能接地:接地电阻为100Ω,电缆横截面积为2mm2(AWG 14)以上,或当地适用标准。(FG与SG端子同)
冷却方式
自然风冷
结构
IP66F, IP67F, Type 4X (仅室内使用)/13*2
外形尺寸
W203.6 x H148.6 x D36 mm [W8.02 x H5.85 x D1.42 in.]
面板开孔尺寸
W190 x H135 mm
面板厚度:1.6 ~ 5 mm*3
重量
1.2kg以下*4

2人机界面正面安装于固定面板上,已使用与规格中的标准相当的条件对其进行了测试。虽然人机界面的防护等级符合这些标准,但是沾在人机界面上的一些油污即使不会影响人机界面的使用,却仍有可能对人机界面造成损害。出现这种情况一般是由于人机界面的运行环境中存在汽化油,或低粘性切割油长期附着在人机界面表面上。如果人机界面前面板的保护膜脱落,则可能导致油污渗入人机界面。发生这种情况时,建议您采取其他防护措施。此外,允许范围以外的油还可能导致前面板塑料外罩变形或被腐蚀。因此,在安装人机界面之前,请务必确认人机界面运行环境中可能出现的各种情况。如果防水橡皮垫圈已经使用了很长一段时间,或者从面板上卸下了人机界面及其防水橡皮垫圈,则原来的防护等级将无法得到保证。为了保持原来的防护等级,请务必定期更换防水橡皮垫圈。

3尺寸公差为+1/0mm,倒角半径小于R3。即使安装面板的厚度在“面板开孔尺寸”建议的范围之内,由于面板材质、尺寸、安装位置和其他设备等原因,面板也可能会发生弯曲。因此,可能需要对安装表面进行加固。

4仅适用于显示模块。

外形尺寸

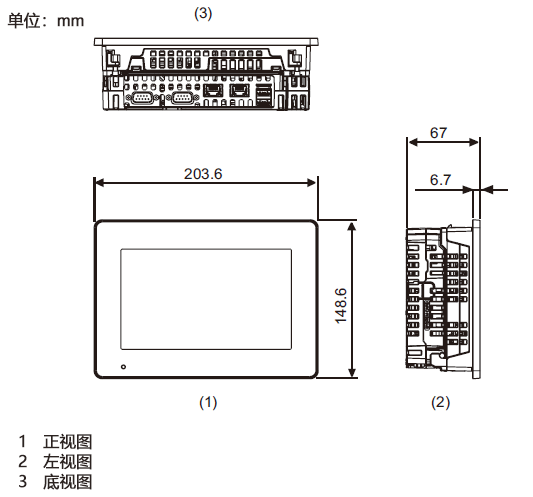

外形尺寸

Display module and box module combination


面板开孔尺寸

A B C
190 (+1/-0) mm
[7.48 (+0.04/-0) in.]
135 (+1/-0) mm
[5.31 (+0.04/-0) in.]
1.6 to 5 mm
[0.06 to 0.2 in.]

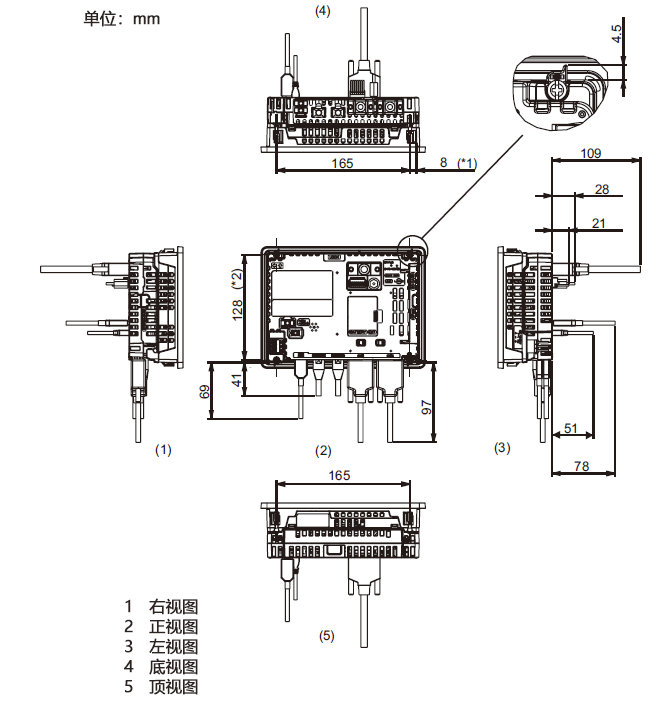

安装电缆后外形尺寸


(Image of Open Box)

*1Rotation area of the fastener

*2Pitch of center of installation fastener screws
