PFXSP5B10

基本产品信息
类型
可编程人机界面
系列
SP5000系列
显示屏尺寸
主机模块(增强型)
型号
PFXSP5B10
全球代码
PFXSP5B10
产品特点
高速主机模块(增强型主机)
维修服务
维修服务期内,可维修
电气规格
输入电压
12 Vdc (显示模块中的电源或主机模块的 DC 电源适配器 "PFXZCDADEXP1")
功耗
最大:25 W
不为外部设备供电时:12.5 W以下*1
抗干扰性能
干扰电压:1000Vp-p;
脉冲周期:1µs;
上升时间:1ns(通过噪声模拟器)

1主机模块功耗

环境规格
国际安全标准
abs.gifbv.gifccs.gifce.gifclassnk.gifctick.gifeac.gifex.gifkc.gifkcs.giflr.gifnepsi.gifrina.giful508.giful508ansi.gifdnv_gl.gif
工作温度
0 ~ 60 °C
存储温度
-20 ~ +60 °C
工作湿度
10~90%RH (无凝露,湿球温度计温度: 39°C以下)
存储湿度
10~90%RH (无凝露,湿球温度计温度: 39°C以下)
防尘
0.1mg/m3以下(绝缘级)
污染等级
2级污染
空气质量
无腐蚀性气体
气压(工作海拔)
800~1,114hPa (海拔2,000米以下)
抗振性能
符合IEC/EN61131-2标准
5~9Hz 单振幅:3.5mm
9~150Hz恒定加速度:9.8m/s2
X、Y、Z轴各10次(100分钟)
抗冲击性能
符合IEC/EN61131-2标准,147m/s2,X、Y、Z轴各3次
抗静电性能
接触式放电:6kV(符合IEC/EN61000-4-2,3级标准)
存储器规格
应用程序存储器
画面空间:64MB SD卡
空闲空间:无
备份存储器
NVRAM 320 KB
接口规格
串口(COM1)
异步传输:RS-232C / 422 / 485; 数据长度:7或8位;停止位:1或2位;校验:无、奇或偶;数据传输速率:2,400bps至115,200bps; D-Sub 9针(凸型)
串口(COM2)
异步传输:RS-232C / 422 / 485; 数据长度:7或8位;停止位:1或2位;校验:无、奇或偶;数据传输速率:2,400bps至115,200bps、187,500 bps (MPI); D-Sub 9针(凸型)
USB(Type-A)接口
USB2.0(USB TYPE-A 接头)×2;
电源电压:5Vdc±5%;
输出电流:500mA以下;
通讯距离:5m以下*2
USB(Mini-B)接口
USB 2.0 (Mini-B) x 1,最大传输距离:5米*3
以太网口
IEEE802.3i / IEEE802.3u / IEEE802.3ab, 10BASE-T / 100BASE-TX / 1000BASE-T,接头:RJ-45 x 2
SD卡接口
SD卡插槽 (系统) x 1,SD卡插槽 (存储) x 1
扩展模块接口
Fieldbus模块 x 1
音频输出接口
音频输出:300mW (额定负载:8Ω,频率:1kHz)
AUX输出接口
报警输出/蜂鸣器输出 x 1
额定电压:DC24V、额定电流:50mA以下
接头:两片型端子块(AUX) x 1

2当使用增强型主机+显示模块时,每种USB设备仅可连接一个,例如一个USB存储器、一根传输电缆或一个条形码阅读器。如果连接了多个相同类型的设备,则只有第一个设备可用。

3当使用增强型主机+显示模块时,每种USB设备仅可连接一个,例如一个USB存储器、一根传输电缆或一个条形码阅读器。如果连接了多个相同类型的设备,则只有第一个设备可用。

结构规格
冷却方式
自然风冷
外形尺寸
W188 x H131 x D35 mm
重量
0.9kg以下*4

4仅适用于主机模块。

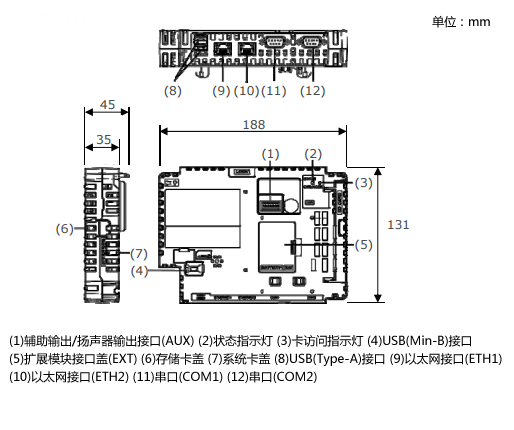

外形尺寸
外形尺寸
