PFXSP5600TAD

基本产品信息
类型
可编程人机界面
系列
SP5000系列
显示屏尺寸
12"
型号
PFXSP5600TAD
全球代码
PFXSP5600TAD
产品特点
12"高级显示模块
显示规格
显示屏类型
TFT 真彩 LCD
显示尺寸
12.1"
分辨率
1,024 x 768 像素 (XGA)
自动缩放
不支持
有效显示面积
W245.76 x H184.32 mm
显示颜色
262,144色
背光灯
白色LED (用户不可自行更换。需要更换时,请联系当地Pro-face分支机构)
背光灯寿命
50,000小时以上(在25℃的环境下连续工作 - 亮度下降至原来的50%或背光灯开始闪烁)
亮度调节
0~100 (可通过触摸面板或软件进行调节)
光线感应
不支持
触摸面板类型
电阻式(模拟)
触摸面板分辨率
1,024 x 1,024
触摸面板寿命
1,000,000次以上
电气规格
输入电压
12~24 Vdc
额定电压
10.8~28.8 Vdc
电压降
12Vdc:1.25ms以下
24Vdc:5ms以下
功耗
最大10W
背光灯调节(20%):5.7W以下
背光灯关闭(待机模式):2.5W以下
*1
瞬时电流
30 A以下
抗干扰性能
干扰电压:1000Vp-p;
脉冲周期:1µs;
上升时间:1ns(通过噪声模拟器)
绝缘强度
1,000 Vac,20 mA 小于1分钟(电源端子和FG端子之间)
绝缘电阻
500 Vdc, 10 MΩ 以上 (电源端子和FG端子之间)

1显示模块功耗

环境规格
国际安全标准
CEUKCAUL,cUL (508) ListedANSI/CSA (UL508+1604) ListedATEXIECExEACKCC-Tick
工作温度
0 ~ 60 °C
存储温度
-20 ~ +60 °C
工作湿度
10~90%RH (无凝露,湿球温度计温度: 39°C以下)
存储湿度
10~90%RH (无凝露,湿球温度计温度: 39°C以下)
防尘
0.1mg/m3以下(绝缘级)
污染等级
2级污染
空气质量
无腐蚀性气体
气压(工作海拔)
800~1,114hPa (海拔2,000米以下)
抗振性能
符合IEC/EN61131-2标准
5~9Hz 单振幅:3.5mm
9~150Hz恒定加速度:9.8m/s2
X、Y、Z轴各10次(100分钟)
抗冲击性能
符合IEC/EN61131-2标准,147m/s2,X、Y、Z轴各3次
抗静电性能
接触式放电:6kV
非接触式放电:8kV
(符合IEC/EN61000-4-2,3级标准)
结构规格
接地
功能接地:接地电阻为100Ω,电缆横截面积为2mm2(AWG 14)以上,或当地适用标准。(FG与SG端子同)
冷却方式
自然风冷
结构
IP66F, IP67F, Type 1, Type 4X (仅在室内使用)/13*1
外形尺寸
W315 x H241 x D67 mm
面板开孔尺寸
W301.5 x H227.5 mm
面板厚度:1.6~5 mm
*2
重量
3.2kg以下*3

1人机界面正面安装于固定面板上,已使用与规格中的标准相当的条件对其进行了测试。虽然人机界面的防护等级符合这些标准,但是沾在人机界面上的一些油污即使不会影响人机界面的使用,却仍有可能对人机界面造成损害。出现这种情况一般是由于人机界面的运行环境中存在汽化油,或低粘性切割油长期附着在人机界面表面上。如果人机界面前面板的保护膜脱落,则可能导致油污渗入人机界面。发生这种情况时,建议您采取其他防护措施。此外,允许范围以外的油还可能导致前面板塑料外罩变形或被腐蚀。因此,在安装人机界面之前,请务必确认人机界面运行环境中可能出现的各种情况。如果防水橡皮垫圈已经使用了很长一段时间,或者从面板上卸下了人机界面及其防水橡皮垫圈,则原来的防护等级将无法得到保证。为了保持原来的防护等级,请务必定期更换防水橡皮垫圈。

2尺寸公差为+1/0mm,倒角半径小于R3。即使安装面板的厚度在“面板开孔尺寸”建议的范围之内,由于面板材质、尺寸、安装位置和其他设备等原因,面板也可能会发生弯曲。因此,可能需要对安装表面进行加固。

3仅适用于显示模块。

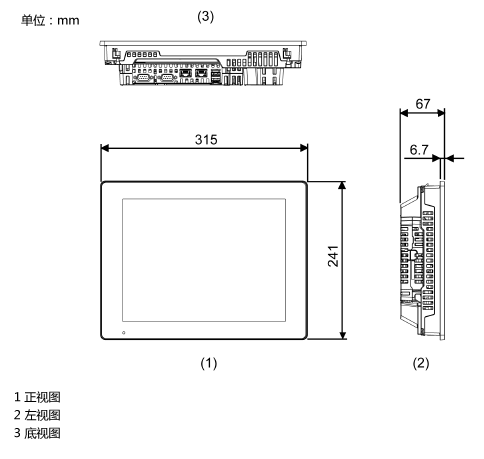

外形尺寸
外形尺寸

显示模块与主机模块的搭配组合

面板开孔尺寸

A B C
301.5 (+1/-0) mm. 227.5 (+1/-0) mm 1.6 ~ 5 mm

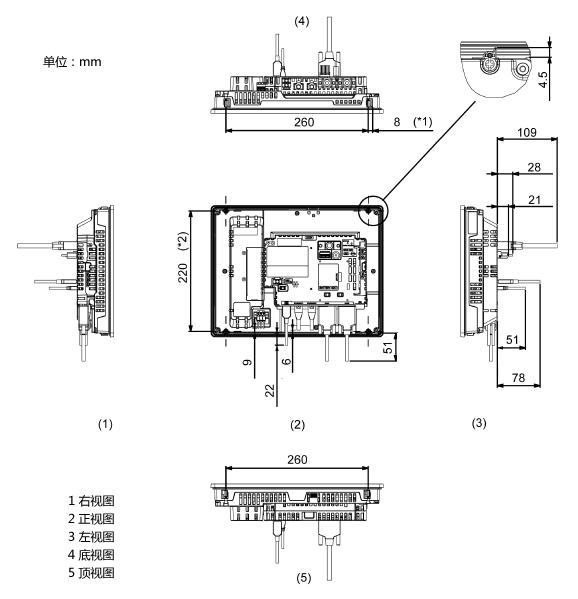

安装电缆后外形尺寸

(开放型主机模块)

*1  旋转的紧固件。
*2  安装紧固螺丝的中心距离。
