PFXSP5B00

基本产品信息
类型
可编程人机界面
系列
SP5000系列
显示屏尺寸
主机模块(标准型)
型号
PFXSP5B00
全球代码
PFXSP5B00
维修服务
维修服务期内,可维修
电气规格
输入电压
12 Vdc (显示模块中的电源或主机模块的 DC 电源适配器 "PFXZCDADEXP1")
功耗
最大17.5W
当不给外部设备供电时:8.8W以下*1
抗干扰性能
干扰电压:1000Vp-p;
脉冲周期:1µs;
上升时间:1ns(通过噪声模拟器)

1主机模块功耗

环境规格
国际安全标准
工作温度
0 ~ 60 °C
存储温度
-20 ~ +60 °C
工作湿度
10~90%RH (无凝露,湿球温度计温度: 39°C以下)
存储湿度
10~90%RH (无凝露,湿球温度计温度: 39°C以下)
防尘
0.1mg/m3以下(绝缘级)
污染等级
2级污染
空气质量
无腐蚀性气体
气压(工作海拔)
800~1,114hPa (海拔2,000米以下)
抗振性能
符合IEC/EN61131-2标准
5~9Hz 单振幅:3.5mm
9~150Hz恒定加速度:9.8m/s2
X、Y、Z轴各10次(100分钟)
抗冲击性能
符合IEC/EN61131-2标准,147m/s2,X、Y、Z轴各3次
抗静电性能
接触式放电:6kV
非接触式放电:8kV
(符合IEC/EN61000-4-2,3级标准)
存储器规格
应用程序存储器
当使用GP-Pro EX时:
- 存储介质:FLASH EPROM
- 画面空间:64MB *当用户字体空间超载时,将使用画面空间。- 例如:当使用图像字体时。
- 用户字体空间:8MB
- 逻辑程序空间:132KB (可容纳15,000步程序) *可达到60,000步,但这样将减少1M的应用程序区(用于画面数据)。
- 空闲空间:无

可移植系统:
备份存储器
当使用GP-Pro EX时:
- 画面空间:NVRAM 320KB
- 变量区:NVRAM 64KB

电池: *2

2SP5000系列无需电池也可保留NVRAM(备份存储器数据)和RTC(时钟数据)。但是,当100天或更长时间都没有上电使用时,需要另外安装相关配件以保留RTC(时钟数据)。

接口规格
串口(COM1)
异步传输:RS-232C;数据长度:7或8位;停止位: 1或2位;校验: 无、奇或偶;数据传输速率:2,400bps至115,200bps;接头:D-Sub 9针(凸型)
串口(COM2)
异步传输:RS-422/485; 数据长度:7或8位;校验:无、奇或偶;停止位:1或2位; 数据传输速率:2,400bps至115,200 bps、187,500bps(MPI); D-Sub 9针(凸型)
USB(Type-A)接口
USB2.0(USB TYPE-A 接头)×2;
电源电压:5Vdc±5%;
输出电流:500mA以下;
合计1A(3个端口)
通讯距离:5m以下*3
USB(Mini-B)接口
USB 2.0 (Mini-B) x 1,最大传输距离:5米
以太网口
IEEE802.3i / IEEE802.3u, 10BASE-T / 100BASE-TX、接头:RJ-45 x 2
SD卡接口
SD卡插槽 (存储) x 1

3当使用增强型主机+显示模块时,每种USB设备仅可连接一个,例如一个USB存储器、一根传输电缆或一个条形码阅读器。如果连接了多个相同类型的设备,则只有第一个设备可用。

结构规格
冷却方式
自然风冷
外形尺寸
W188 x H131 x D35 mm
重量
0.9kg以下*4

4仅适用于主机模块。

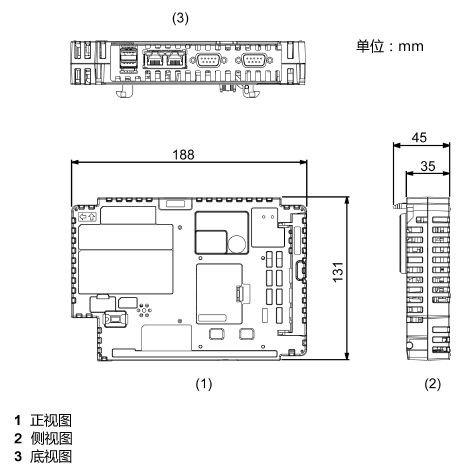

外形尺寸
外形尺寸

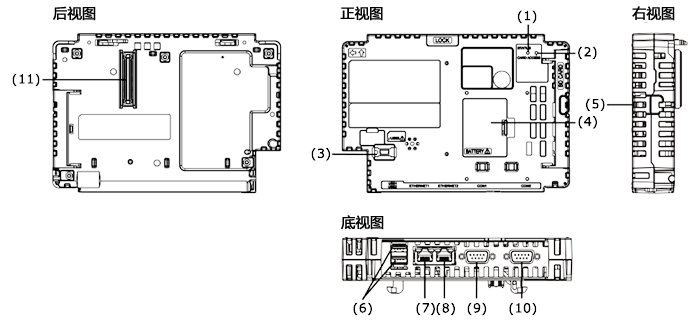

部件介绍


(1) 状态指示灯 (2) 卡访问指示灯 (3) USB(Mini-B)接口 (4) 电池(选配) (5) 存储卡盖 (6) USB(Type-A)接口 (7) 以太网接口(Ethernet1) (8) 以太网接口(Ethernet2) (9) 串口(COM1) (10) 串口(COM2) (11) 显示模块接口
